enphase CELLMODEM-07-INT-05 Guía De Instalación Rápida

G U Í A D E I N STAL ACI Ó N R ÁP I DA - ES - ES
Instalación del módem móvil Mobile Connect
SEGURIDAD
INSTRUCCIONES DE SEGURIDAD IMPORTANTES.
GUARDA ESTA INFORMACIÓN PARA CONSULTARLA
EN EL FUTURO.
Sigue todas las instrucciones de seguridad y montaje al instalar
el módem móvil Mobile Connect.
Instrucciones de seguridad
+
PELIGRO: Riesgo de descarga eléctrica. Riesgo de
incendio. No intentes reparar el |Enphase Mobile
Connect; no contiene piezas que el usuario pueda
reparar. La manipulación indebida o la apertura del
Enphase Mobile Connect anularán la garantía. La
garantía quedará anulada si se retira la cubierta.
Si el Enphase Mobile Connect se avería, ponte en
contacto con Enphase Support para obtener ayuda
(https:/ /enphase.com/contact/support).
+ PELIGRO: Riesgo de descarga eléctrica. No utilices
el equipo de Enphase de una forma no especificada
por el fabricante. Hacerlo podría provocar lesiones
o la muerte, así como daños en el equipo.
ADVERTENCIA: La instalación debe efectuarse
*
conforme a las normativas nacionales y locales
acerca del uso de equipos de radio.
ADVERTENCIA: Este dispositivo móvil puede causar
*
interferencias con otros equipos electrónicos si el
equipo no está correctamente protegido.
ADVERTENCIA: Sigue las restricciones impuestas
*
en cualquier entorno en el que el dispositivo pueda
funcionar, como depósitos de combustible o plantas
químicas, o en lugares donde se estén realizando
operaciones de voladura.
ADVERTENCIA: Ten cuidado para que el módem móvil
*
no se caiga, ya que podría sufrir daños irreparables.
Introducción
El módem móvil Mobile Connect (CELLMODEM-07-INT-05)
proporciona conectividad a Internet a la IQ Gateway, al
IQ System Controller 3 INT y al IQ Combiner 3P EU. Se incluye de
fábrica con el IQ System Controller 3 INT. Esta unidad tiene una
garantía de 5 años y se comercializa con un plan de datos de 5 años
de duración a partir de la fecha de instalación.
La configuración de comunicación de una IQ Gateway con Mobile
Connect utiliza un modo de ancho de banda bajo que transmite datos
a la aplicación Enphase App cuatro veces al día. La transmisión se
efectúa en periodos de cinco minutos a las 3 a. m. (03:00), 9 a. m.
(09:00), 3 p. m. (15:00) y 9 p. m. (21:00) a la hora local del sistema
instalado. Una vez que finaliza la transmisión, los datos pueden tardar
varios minutos en aparecer en Enphase Installer Platform.
* ADVERTENCIA: Asegúrate de que todos los dispositivos están
apagados si se instala por primera vez.
Contenido del kit
La caja incluye los siguientes elementos:
• Mobile Connect con una tarjeta SIM preinstalada
• Cable USB
• Soporte de montaje en carril DIN y dos tornillos
• Guía de instalación rápida (QIG)
• Antena externa
Lista de comprobación de preparación
Se necesitan los siguientes elementos para la instalación:
1. Herramientas: un destornillador Torx T10
2. Asegúrate de que la IQ Gateway tiene instalada la versión de
software 8.2.4294 o una posterior. Si la IQ Gateway tiene instalada
una versión de software anterior, actualízalo antes de proceder con
la instalación.
3. Se recomienda la versión 4.3 o posterior de Enphase Installer App,
aunque no se trata de algo obligatorio.
1
(CELLMODEM-07-INT-05)
4. Si el módem se instala en el exterior, colócalo junto con la
IQ Gateway dentro de una caja con un nivel de protección IP54/
NEMA 3R o superior.
5. Si el módem se usa con una IQ Gateway, apaga la IQ Gateway antes
de proceder con la instalación.

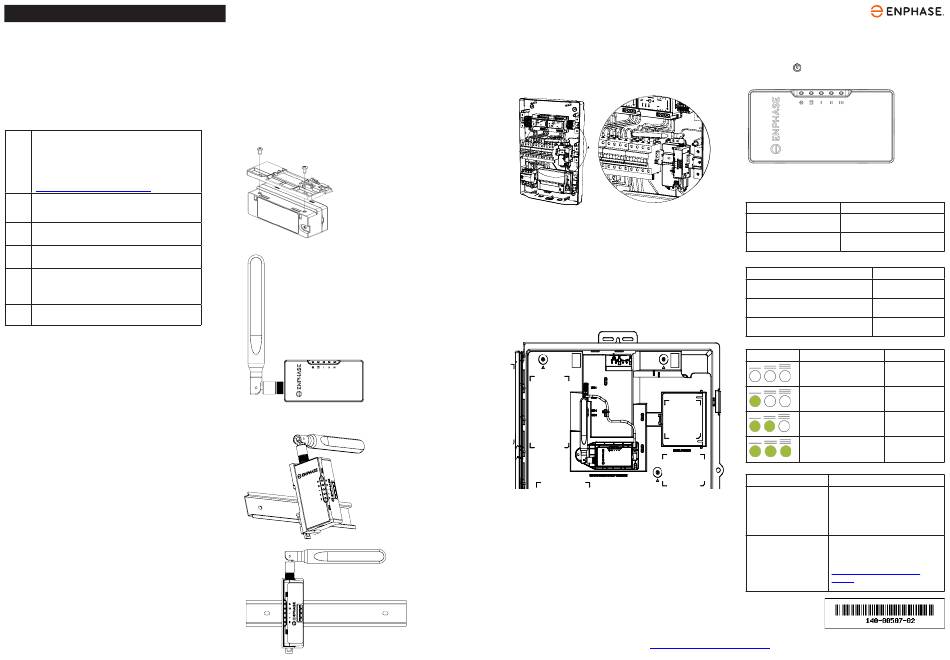

Pasos de instalación
Montaje del módem en el carril DIN
1. Atornilla el soporte de montaje en carril DIN al módem móvil.
✓
NOTA: No montes el módem en una caja metálica.
2. Atornilla la antena al conector SMA del Mobile Connect.
3. Monta el módem en el carril DIN.
✓
NOTA: Para que el módem funcione correctamente, la antena debe
estar orientada hacia arriba.
Montaje del módem en el IQ Combiner 3P EU
1. Monta el módem en el carril DIN central siguiendo las instrucciones
descritas en la sección anterior.
2. Coloca la antena como se muestra en la siguiente figura.
Realiza los siguientes pasos para instalar el Mobile Connect:
Dentro del IQ System Controller 3 INT
1. Atornilla la antena al conector SMA del Mobile Connect.
2. Alinea los orificios de montaje del soporte de montaje y de la falsa
cubierta, y fíjalos con los remaches de montaje. La siguiente figura
muestra la ranura de un IQ System Controller 3 INT. Si vas a realizar la
instalación en otra caja, busca una ubicación adecuada con espacio
suficiente para la antena.
3. Coloca el Mobile Connect en el soporte de montaje en la posición que se
muestra en la siguiente figura.
✓
NOTA: Alinea el módem Mobile Connect con los ganchos más cortos
y presiona el gancho más largo para encajarlo.
Conecta el cable USB que se incluye en la caja del Mobile Connect.
4. Conecta el otro extremo del cable USB a la IQ Gateway.
5. El dispositivo está totalmente operativo y los LED de estado se iluminarán
una vez que se encienda la IQ Gateway.
Montaje del módem en una superficie plana
También puedes colocar el módem sobre una superficie plana y estable
con los LED de estado en una posición visible.
© 2024 Enphase Energy. Todos los derechos reservados. Enphase, los logotipos e y CC, IQ y el resto de marcas que figuran en
https:/ /enphase.com/trademark-usage-guidelines
LED de estado de Mobile Connect
Mobile Connect tiene los siguientes LED de estado, los cuales
se iluminan en verde cuando está encendido:
• Alimentación ( )
• Estado de conexión (LS)
• Intensidad de la señal
En las siguientes tablas se indica el estado de los indicadores
LED. Los LED podrían no verse bien si no los miras de frente.
Los LED deben mirarse de frente.
Potencia
LED Indica
Apagado No se recibe alimentación de
CC a través de la conexión USB
Encendido Se recibe alimentación de CC
a través de la conexión USB
Conexión
LED Indica
Parpadeo fijo (200 ms Buscando red
encendido/1800 ms apagado)
Parpadeo lento (1800 ms En reposo
encendido/200 ms apagado)
Parpadeo rápido (125 ms Transferencia de
encendido/125 ms apagado) datos en curso
Intensidad de la señal
LED Indica
Todos apagados Señal muy débil
Barra 1 encendida Señal débil
Barras 1 y 2 encendidas Señal buena
Barras 1, 2 y 3 encendidas Señal muy buena
Solución de problemas
Problema Acción
No hay comunicación con 1. Desconecta el cable USB.
Enphase Installer Platform 2. Apaga y enciende la IQ Gateway.
después de conectar el 3. Espera a que la IQ Gateway
Mobile Connect a la se inicie por completo.
IQ Gateway. 4. Vuelve a conectar el cable
USB del Mobile Connect.
Quiero desconectar Si trasladas el Mobile Connect para
el Mobile Connect usarlo con otra IQ Gateway, se
y utilizarlo en un sitio desactivará el Mobile Connect. Ponte
diferente. en contacto con Enphase Support en
https:/ /enphase.com/contact/
support si necesitas volver a instalar
el Mobile Connect en un sitio diferente.
son marcas comerciales de Enphase Energy, Inc. en EE. UU. y otros países.
La información está sujeta a cambios. 2024/11/07
