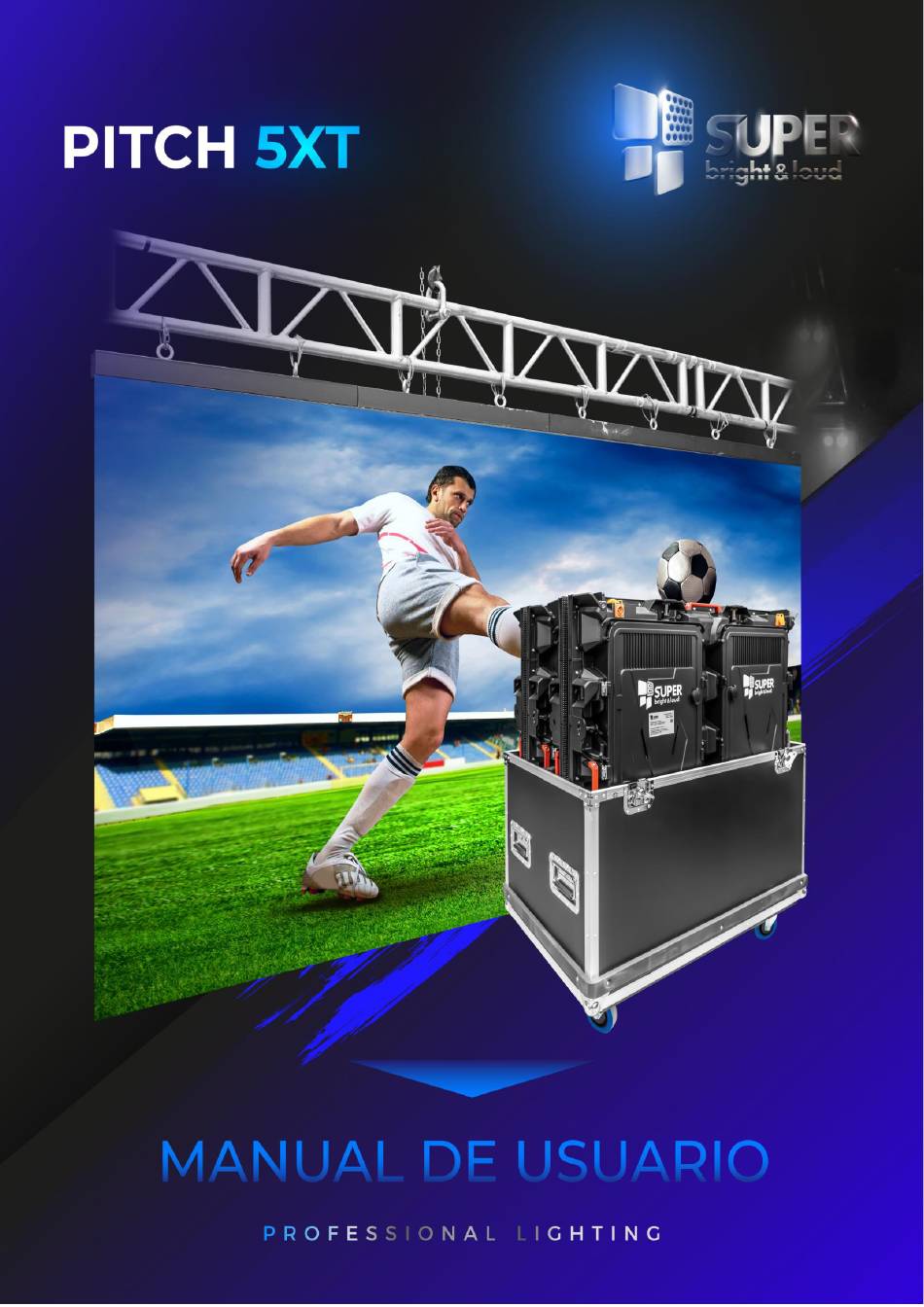

Super PITCH 5XT Manual De Usuario

Ocultar thumbs

Tabla de contenido

Tabla de contenido
loading

Manuales relacionados para Super PITCH 5XT

Resumen de contenidos para Super PITCH 5XT

  • Página 2: Introducción

    Introducción Lista de Hardware a. Gabinetes de Pantalla b. Herrajes de Colgado c. Cables de señal RJ45 d. Cables de AC e. Video Procesador Cables DVI caso de ser LVP300 Instalación de la Pantalla: 1. Inserte el cable DVI de la salida de video del Video Procesador a la entrada del Sender, que es la tarjeta en el extremo contrario al conector de entrada de AC.
  • Página 3 INSTALACIÓN DEL SOFTWARE. Descargar driver de instalacion NOVA LCT en la version mas actual disponible del portal https://www.novastar.tech/downloads/...
  • Página 4 Darle clic al software NOVA LCT para su instalación en su ordenador Continuar con el proceso de instalación dando los pasos a seguir como lo indica el software sin saltarse ningún procedimiento. Conexiones del Video Procesador...
  • Página 5 Play Software Procedemos a configurar el software para la pantalla específica. Lo primero que debemos saber es cuántos por cuántos pixeles tiene cada módulo de la pantalla que vamos a configurar. 1. Asegúrese de que el voltaje al que están conectados los equipos cumpla con los requerimientos de los mismos. 2.
  • Página 6 En sistema de sincronización avanzada nos abrirá el cuadro para registro de usuario asignar la siguiente clave 666. Es importante revisar monitorización de tarjetas de envio y recibidora tanto temperatura que este todo listo como se muestra en la siguiente imagen.
  • Página 7 5. Se abrirá el siguiente menú del software: Vamos a dar click en la opcion marcada de configuracion de la pantalla. 5.Inmediatamente nos aparecera un recuadro donde nos mostrara en el puerto comun para video procesadores de novastar de la serie VX 200. 400, 600 o 1000 etc aparecera la nomenclatura. USB@Port_#0004Hub_#0002 dependiendo la serie del videoproceso la terminacion de la nomenclatura cambia .
  • Página 8 conexión de pantalla de visualización. 7. En esta sección es importante considerar 3 puntos muy importantes antes de mapear la pantalla.
  • Página 9 FLECHA AZUL: ASIGNAR CORRECTAMENTE EL PUERTO DE RED EN EL VIDEOPROCESADOR Y EN EL SOFWARE ANTES DE CONFIGURAR FLECHA VERDE: TENER EN CUENTA LA CANTIDAD DE PIXELES TANTO ANCHO Y ALTURA CORRECTAMENTE. FLECHA ROJA: ASIGNAR CORRECTAMENTE LA CANTIDAD DE GABINETES A CONFIGURAR NUESTRO FORMATO DE 3X2 SON 6 GABINETES DE 96x96 Cm.
  • Página 10 7. Vamos a configurar el mapeo considerando la conexión física de la pantalla viéndola de la parte frontal como se muestra en la imagen superior S es el inicio, E corresponde al final de conexión.
  • Página 11 8. Una vez terminando el mapeo damos clic en ENVIAR AL HADWARE debemos tomar en cuenta estar cerca de la pantalla para ver los cambios realizados en la pantalla si hay inversión de imagen revisar la conexión correspondiente física.
  • Página 12 9. Una vez realizado el mapeo correspondiente vamos a dar clic en SOLIDIFICAR para guardar cambios dentro de las tarjetas de envió y de recepción de los módulos Esperar a que genere el archivo de respaldo para poder cerrar el programa...
  • Página 13 10. Ya teniendo dicho respaldo podemos apagar o prender la pantalla para verificar que los cambios se hayan realizado sin problema. 11. En la imagen que proyecta la pantalla se verá el formato indicado en el procesador es importante tomar en cuenta el procesador que tenemos en nuestras manos...
  • Página 14 Video procesos de novastar de la serie VX automáticamente ajusta la resolución de la pantalla sin necesidad de ajustarlo manualmente. Video Procesos de marcas como VDWALL o de otras por lo general hay que ajustar la resolución manualmente la nomenclatura de ancho y alto puede cambiar dependiendo de la marca considerando WIDH- ANCHO HEIGHT-ALTO.
  • Página 15 NOTA: ES IMPORTANTE NO ENTRAR EN LA OPCION DE TARJETA RECEPTORA YA QUE SI NO HAY CONOCIMENTO DE ELLO PODEMOS DAÑAR EL ARCHIVO RCFGX DE LA PANTALLA SI HAY DUDAS ACERCA DE ELLO PERDIR INFORMACION A SOPORTE TECNICO.

  • Página 16: Importante

    Información importante • Favor de mantener la ventilación con una distancia mínima de 1 metro para que sea suficiente. • La ventilación no debe impedirse cubriendo las aberturas de ventilación con objetos, tales como periódicos, manteles, cortinas, etc. • IMPORTANTE: No situar el aparato sobre fuentes de flama viva, como pueden ser velas encendidas. •...
  • Página 17 SISTEMA DE CONTROL NOVASTAR DISTANCIA DE VISION 5-6 M. CONSUMO 1200 W. VOLTAJE DE OPERACION 125/230V ~ 50-60 Hz 8.0/6.0 A MANUAL Modelo: PITCH 5xt ESPECIFICACIONES ELECTRICAS: ENTRADA: 125/230V ~ 50-60 Hz 8.0/6.0 A SALIDA: 125/230V ~ 50-60 Hz 8.0/6.0 A...

  • Página 18: Ajuste De Tensión

    AJUSTE DE TENSIÓN Para ajustar la tensión y que el aparato pueda trabajar a 100 V~ o 240 V~ es necesario modificar el voltaje de las fuentes interna s, para lo cual se requiere lo siguiente: • Con ayuda de la llave que el producto incluye, se deberán abrir las puertas traseras del producto. •...

Este manual también es adecuado para:

P5xt
