Kit de horímetro inalámbrico
Cortacésped Greensmaster
Nº de modelo 161-7380
Preparación de la máquina
1.
Aparque la máquina en una superficie nivelada.
2.
Accione el freno de estacionamiento.
3.
Pare el motor.
4.
Desconecte el cable de la bujía; consulte el
Manual del operador de la máquina.
Instalación del kit
1.
Instale la placa de montaje y el regulador en la
carcasa del motor con 2 tuercas con arandela
prensada y 2 pernos con arandela prensada, tal
y como se muestra en la
Importante:
Instale el terminal de anillo del
conector del regulador en la parte superior
del regulador.
(Figura
© 2024—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Figura
1.
1).
Registre su producto en www.Toro.com.
®
serie 1000
Instrucciones de instalación

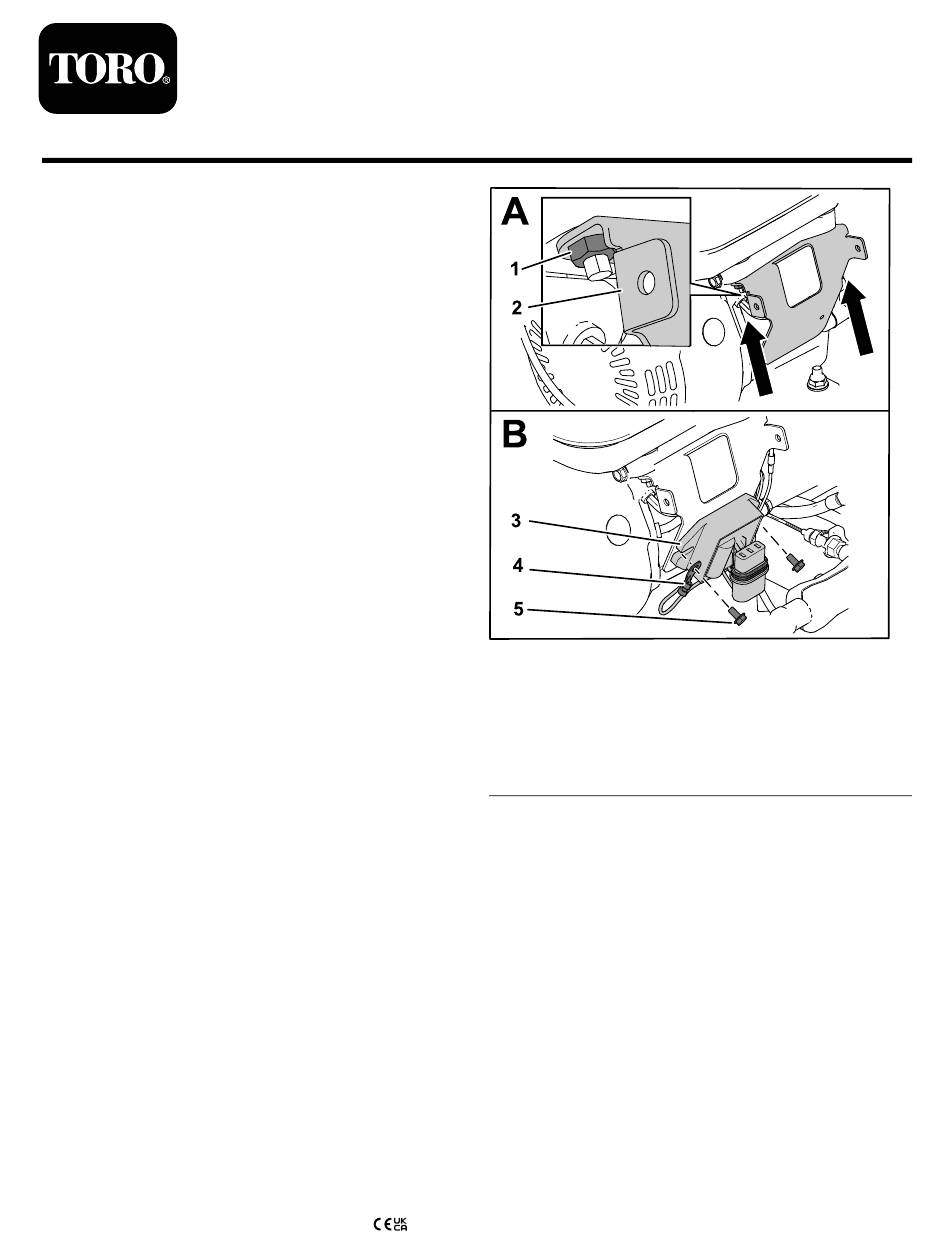

Figura 1
1. Tuercas con arandela
prensada
2. Soporte
3. Regulador
Traducción del original (ES)
Impreso en EE. UU.
Reservados todos los derechos
Form No. 3470-695 Rev A
g515240
4. Terminal de anillo
5. Perno con arandela
prensada
*3470-695*
loading

Manuales relacionados para Toro 161-7380

Resumen de contenidos para Toro 161-7380

  • Página 1 Form No. 3470-695 Rev A Kit de horímetro inalámbrico Cortacésped Greensmaster ® serie 1000 Nº de modelo 161-7380 Instrucciones de instalación Preparación de la máquina Aparque la máquina en una superficie nivelada. Accione el freno de estacionamiento. Pare el motor.

  • Página 2: Importante

    Conecte el conector del regulador al arnés de Conecte el horímetro inalámbrico al arnés del kit cables del kit del horímetro inalámbrico (HI) del HI (Figura (Figura g285847 Figura 3 1. Arnés del HI – conectores 2. Conector del horímetro del HI inalámbrico Utilice el clip para instalar el HI a la cubierta.
  • Página 3 Conecte el arnés de cables del horímetro inalámbrico al motor del siguiente modo: Para máquinas no equipadas con el kit de faros: • Conecte el extremo del arnés de cables con la etiqueta J01 en el extremo blanco del arnés de cables del motor. •...

  • Página 4: Declaración De Incorporación

    El método de transmisión será electrónico. Esta maquinaria no debe ponerse en servicio hasta que haya sido incorporada en los modelos Toro homologados, según lo indicado en la Declaración de conformidad correspondiente y de acuerdo con todas las instrucciones, para que pueda declararse conforme a todas las Directivas pertinentes.
