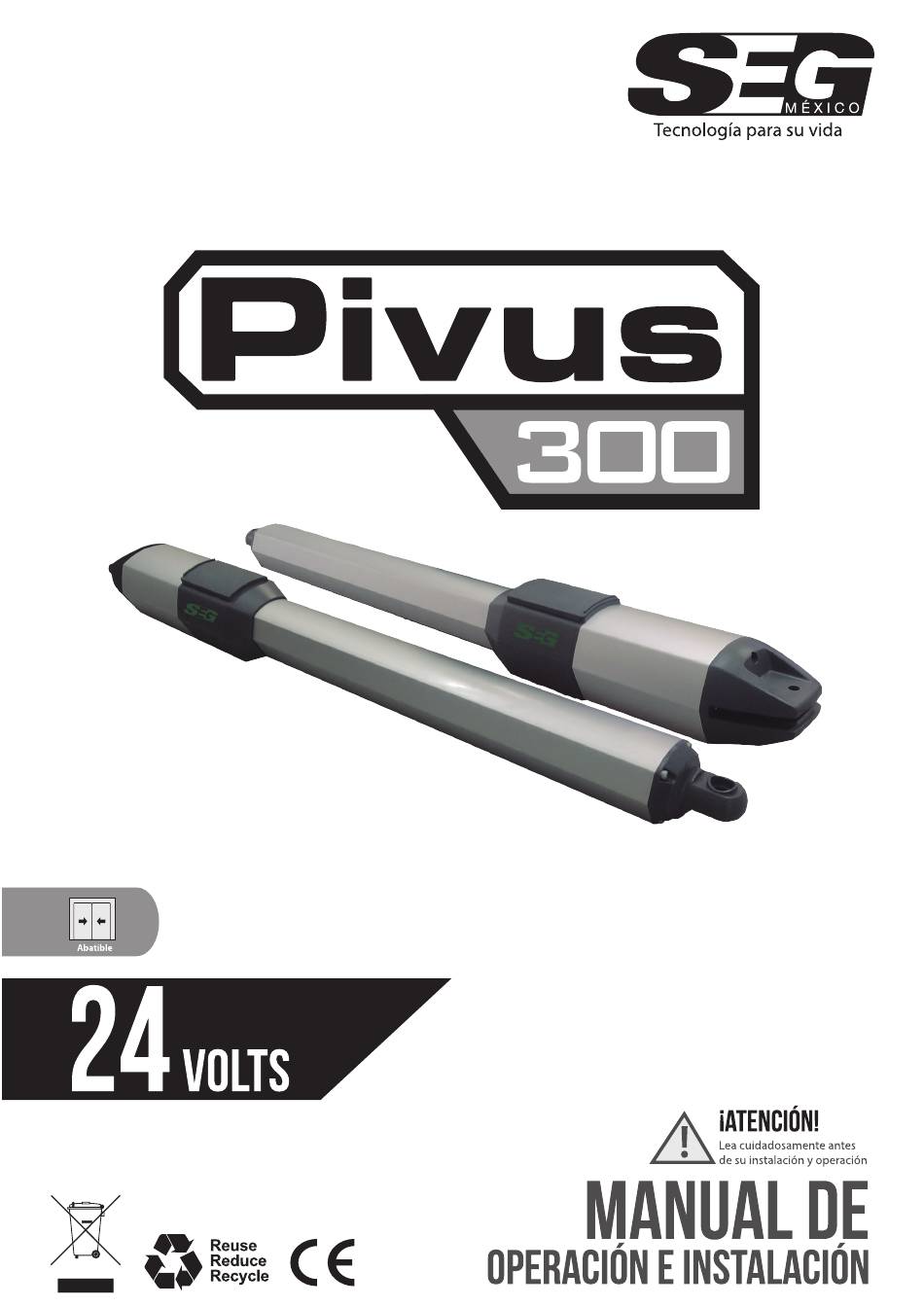

Seg Pivus 300 Manual De Operación E Instalación

Ocultar thumbs Ver también para Pivus 300:
Tabla de contenido

Enlaces rápidos

Descargar este manual
Tabla de contenido
loading

Manuales relacionados para Seg Pivus 300

Resumen de contenidos para Seg Pivus 300

  • Página 4 2x1.5 mm 4x0.5 mm RX - 4x0.5 mm TX - 4x0.5 mm 2x1.5 mm 2x1.5 mm 2x1.5 mm...

  • Página 7: Información Técnica

    � INFORMACIÓN TÉCNICA FUERZA DEL MOTOR 24 V CD MOTOR CON DESTRABE MECANICO CONSUMO DE ENERGÍA 100.8 W PESO MÁXIMO DE PUERTA 300 KG POR HOJA MÁXIMA LONGITUD DE PUERTA 3 METROS MÁXIMA TENSIÓN 3000N LONGITUD DE CARRERA 400mm CICLO DE TRABAJO IP54 TEMPERATURA DE OPERACIÓN C +50...

  • Página 9: Central De Comando Doble

    CENTRAL DE COMANDO DOBLE 1. Decida la posición de montaje de caja CB219U, se sugiere que se instale cerca de la reja y resguardado de posibles daños como lluvia, golpes, caídas, etc. Tenga en cuenta la longitude del cable del motor más alejado antes de decidir la posición de instalación.

  • Página 10: Motor Con Final De Carrera

    Motor con tiempo LED2 LED4 LED3 Chp+ Chp- M1+ M1- M2+ M2- Fin.2 Tie. Sin. Tie. Fot.1 FoVcc Tie. Fot.2 FoVcc Tie. Fin.1 Fin.3 Fin.4 Tie. Amarillo Blanco Amarillo Blanco Motor1 Power Motor2 Power Motor con final de carrera LED2 LED4 LED3 Sw1 Sw2...

  • Página 11: Baterías De Respaldo (Opcional)

    12 V instaladas debajo de la central. Estan conectadas juntas para dar 24vDC a través de un cable negro con un fusible amarillo entre el positivo de una batería y el negativo de la otra. Los restantes terminales positivos y negativos contectan a la central de control según la figura: OUTPUT: 24 Volt 2.2Ah Bateria de 12 Volt 2.2Ah...

  • Página 12: Especificación

    Fotoceld as (Opcional) ESPECIFICACIÓN: Fig ura 1(5) Modo de deteción Barreras unidireccionales (Through beam) Distancia de sensibilidad Entrada de voltaje AC/DC 12~24V Tiempo de respuesta 100MS Elementoemisor IR LED Indicator de operación LED Rojo(RX) ON (en caso se rompe el rayo). Verde (TX): ON Dimensiones 96*45*43mm Modo de salida...

  • Página 13: Programación De Control Remote

    Presione el botón “RF-Learn” de la central más de 5 segundos hasta que se muestre “DC” en el display LED. Luego, presione el botón del mando que deseas borrar la memoria. (Figura 3) (RF-LEARN) 5 seg (Figura 3) Si desea borrar todos los mandos programados, presione el botón “RF” de la central más de 10 segundos. Se borrará todos cuando se muestre “CC”...

  • Página 14: Auto-Aprendizaje De Recorrido

    UP+SET+DOWN juntos por 5 segundos para vovler la configuración de fábrica. ● Presione 3 Seg A. Modo de doble reja: Cierra M2→ Cierra M1→ Abre M1→ Abre M2→ Cierra M2→ Cierra M1. B. Modo de reja sencilla: Cierra M1→ Abre M1→ Cierra M1.

  • Página 15: Logica De Movimiento De Reja

    11. LOGICA DE MOVIMIENTO DE REJA (A) En la fase de apertura de reja: Las rejas se detienen si el botón del transmisor/ pulsador/ selector de llave se activa, y cierran cuando se oprime otra vez. (B) En la fase de cierre de reja: Las rejas se detienen si el botón del transmisor/ pulsador/ selector de llave se activa, y abren cuando se oprime otra vez.

  • Página 16: Parametros

    100% F5-4 Velocidad de deceleración F6-1 1. Paramétro original es "F6-2". F6-2 F6-3 F6-4 Ajuste de demora en F7-0 0 seg 1. Paramétro original es "F7-1". operación de apertura F7-1 2 seg 5 seg F7-2 10 seg F7-3 15 seg...
  • Página 17 Ajuste de demora en 0 seg 1. Paramétro original es "F8 operación de cierre 2 seg 5 seg 10 seg 15 seg 20 seg 25 seg 35 seg 45 seg 55 seg Cierre Automático F9-0 Function OFF 1. Paramétro original es "F9-0".

  • Página 18: Ajuste De Fotoceldas

    Tipo de dispositivo Fotocelda2- aperture/cierre Fotocelda1- cierre de seguridad Cerrado No permite aperturar Sin Efecto Apertura No permite cerrar, aperturará durante 2 seg. Cuando cierre automático está activa Parado durante la operación Bloqueado Close not allowed Cerrando Cierre Apertura Aperturando...
  • Página 19 MODO CONDOMINIO Las reacciones de los transmosores y las fotoceldas cuando esten activas. FU-1 Transmisor Transmisor Estado de puerta Fotocelda 2 Fotocelda 1 (Peatonal) (Abrir-Parar-Cerrar-Parar) Al detectar obstáculos, el Al detectar obstáculos, el Sin efecto, el conteo del Parada en el medio Abre hasta el fondo y conteo del tiempo de auto- conteo del tiempo de auto-...
  • Página 23 34100-129-11-A...
