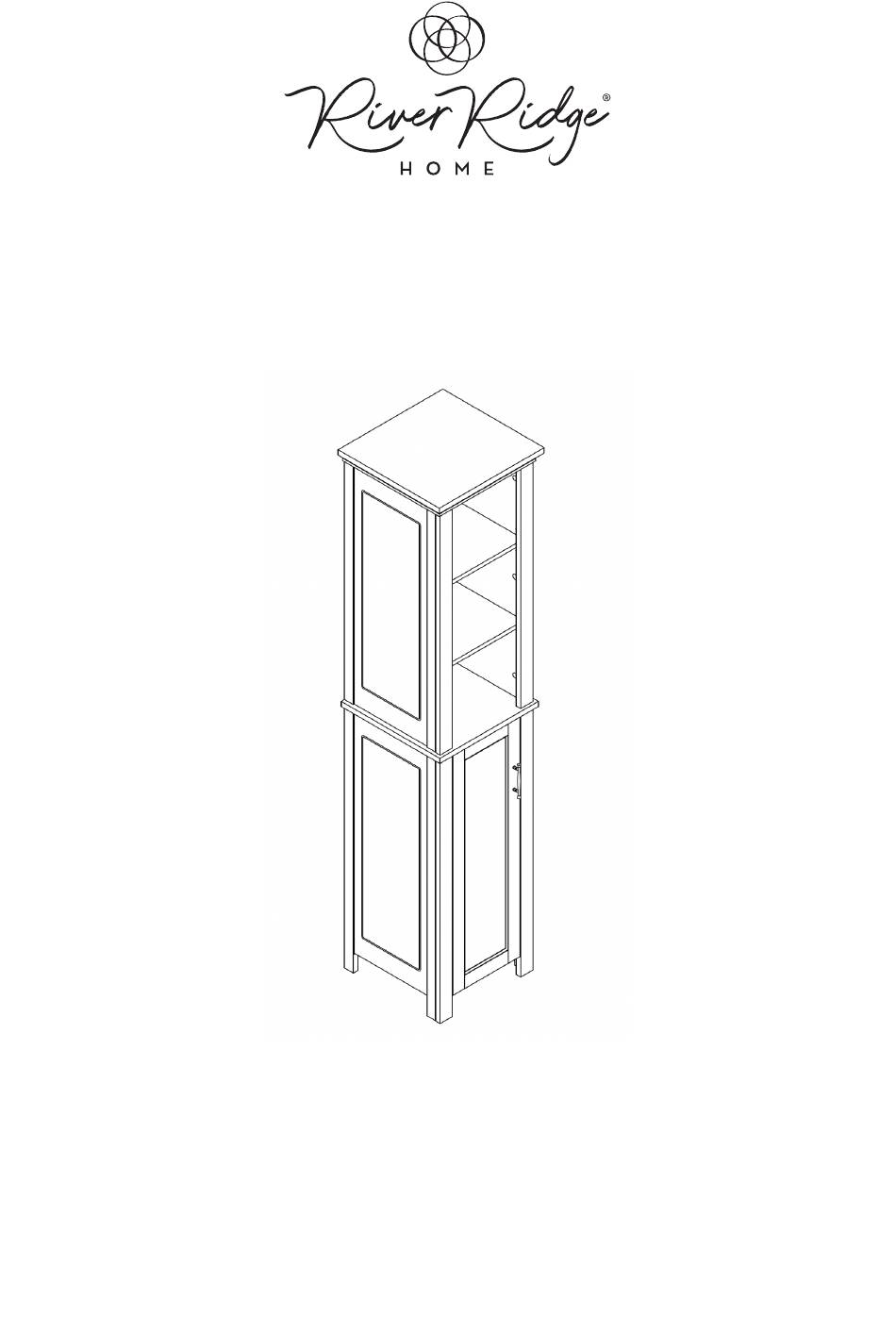

INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
RiverRidge
Gabinete alto de una puerta con 3 repisas abiertas Somerset de RiverRidge
®
RiverRidge
Armoire haute à une porte et trois compartiments ouverts Somerset
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge
®
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
ASSEMBLY INSTRUCTIONS
®
Somerset Single Door Tall Cabinet with 3 Open Shelves
06-218 - White, Blanco, Blanc
®
Tabla de contenido
loading

Manuales relacionados para RiverRidge 06-218

Resumen de contenidos para RiverRidge 06-218

  • Página 1 ® RiverRidge Somerset Single Door Tall Cabinet with 3 Open Shelves ® Gabinete alto de una puerta con 3 repisas abiertas Somerset de RiverRidge ® RiverRidge Armoire haute à une porte et trois compartiments ouverts Somerset 06-218 - White, Blanco, Blanc ®...
  • Página 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Página 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Página 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.

  • Página 5: Parts List

    PARTS LIST PRODUC IMAGE DESCRIPTION Top Board Upper Left Side Panel Upper Right Side Panel 2PCS Upper Support Board 2PCS Adjustable Shelf 2PCS Shelf Middle Connection Board Bottom Board Lower Left Side Panel Lower Right Side Panel 2PCS Lower Support Board 2PCS Block Upper Back Board...
  • Página 6 If you purchased your item in the United States, you can order replacement parts at no cost to you on www.riverridgehome.com. If purchased outside of the United States, please contact retailer where purchased. CONTACT US For any questions regarding your RiverRidge® product, please feel free to contact us at www.riverridgehome.com/pages/contact-us.
  • Página 7 << HEADER = 30pt STEP 1 << THIS ROW = 24pt << QTYS AND DESCRIPTION If description is too long, font can ×2 ×2 1. Screw 12 cam bolts (A) into cam bolt holes on upper support boards (4) and lower support boards (11).
  • Página 8 STEP X = 20pt >> STEP 3 e clear and use ARIAL font >> the step by step directions below must be labeled in the drawing 1. Insert 2 wood dowels (C) into wood dowel holes on upper left side panel (2). 2.
  • Página 9 STEP 5 1. Screw 4 cam bolts (A) into cam bolt holes on middle connection board (7). STEP 6 the word ‘pre-threaded’ to describe any m cam bolt holes, wood dowel holes, 1. Insert 4 wood dowels (C) into wood dowel holes on middle connection board (7). 2.
  • Página 10 STEP 7 1. Screw 4 cam bolts (A) into cam bolt holes on top board (1). 2. Attach adjustable anchor bracket (M) to top board (1) by inserting screw (J) through hole on adjustable anchor bracket (M), then tighten to top board (1). STEP 8 1.
  • Página 11 STEP 9 1. Screw 4 cam bolts (A) into cam bolt holes on lower left side panel (9). 2. Insert 2 wood dowels (C) into wood dowel holes on lower support board (11). 3. Attach lower support board (11) to lower left side panel (9) by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam bolt holes on lower left side panel (9).
  • Página 12 STEP 11 1. Insert 4 wood dowels (C) into wood dowel holes on lower left side panel (9). 2. Attach shelf (6) and bottom board (8) to lower left side panel (9) by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam bolt holes on shelf (6) and bottom board (8). 3.
  • Página 13 STEP 13 1. Insert 4 wood dowels (C) into wood dowel holes on middle connection board (7). 2. Attach upper pre-assembled unit to lower pre-assembled unit by inserting wood dowels (C) into wood dowel holes and inserting cam bolts (A) into cam lock holes on lower left side panel (9) and lower right side panel (10).
  • Página 14 STEP 15 1. Insert 4 shelf holders (H) into holes on upper left side panel (2), upper right side panel (3), at desired shelf height. Place adjustable shelf (5) onto shelf holders (H). 2. Repeat above step for lower left side panel (9) and lower right side panel (10). STEP 16 1.
  • Página 15 STEP 17 See Hinge Adjustment Instructions below 1.Attach door (15) to lower left side panel (9) by inserting 8 screws (G) through holes on hinges (F), then tighten to lower left side panel (9). Hinge Adjustment instructions: *Note: Tightening screw in position “a” will adjust doors up or down; tightening screw in position “b” will adjust doors to or from cabinet and tightening screw in position “c”...
  • Página 16 STEP 18 OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall Position cabinet against wall in desired location. Using a pencil, make 1 small mark on wall through hole on bracket (M). Move cabinet away from wall and screw 1 plastic anchor (N) into wall on pencil mark.

  • Página 17: Care Instructions

    CARE INSTRUCTIONS: Wipe clean with a water dampened cloth. Wipe dry with clean cloth. IMPORTANT: Keep assembly instructions for future reference. LET'S GET SOCIAL! Follow us and tag @riverridgehome in your photos and videos of your RiverRidge® products!

  • Página 18: Tabla De Contenido

    Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin costo en www.riverridgehome.com. Si lo compró fuera de los Estados Unidos, comuníquese con el distribuidor donde lo adquirió. Si tiene preguntas con relación a este producto RiverRidge® no dude en comunicarse con nosotros a través de www.riverridgehome.com/pages/contact-us.

  • Página 19: Tablero Superior

    PASO 1 1. Atornille 12 pernos de anclaje (A) en los orificios para pernos de anclaje de los tableros de soporte superiores (4) y de los tableros de soporte inferiores (11). PASO 2 1. Atornille 4 pernos de anclaje (A) en los orificios para pernos de anclaje del panel superior izquierdo (2) y del panel superior derecho (3).

  • Página 20: Tablero Inferior

    PASO 8 1. Introduzca 4 pasadores de madera (C) en los orificios para pasadores de madera del tablero superior (1). 2. Fije el tablero superior (1) al panel superior izquierdo (2) y al panel superior derecho (3) introduciendo los pasadores de madera (C) en los orificios para pasadores de madera e introduciendo los pernos de anclaje (A) en los orificios para pernos de anclaje del panel superior izquierdo (2) y del panel superior derecho (3).

  • Página 21: Panel Derecho Inferior

    pernos de anclaje (A) en los orificios para pernos de anclaje de la repisa (6) y del tablero inferior (8). 3. Introduzca 4 pestillos de leva (B) en los orificios para pestillos de leva de la repisa (6) y del tablero inferior (8), luego gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su lugar.
  • Página 22 *Sugerencia: El soporte de anclaje (I) puede ajustarse para corregir la distancia entre la pared y el gabinete, según sea necesario. Una vez que esté en su lugar, asegúrese de volver a apretar el soporte dentro del gabinete para que todo se mantenga estable.

  • Página 23: Instrucciones De Cuidado

    INSTRUCCIONES DE CUIDADO: Limpiar con un paño humedecido en agua. Secar con un paño limpio. IMPORTANTE: Guarde las instrucciones de ensamblaje para futuras referencias. ¡SOCIALICEMOS! ¡Síganos y etiquete a @riverridgehome en las fotos y videos de sus productos RiverRidge®!

  • Página 24: Liste Des Pièces

    Si vous avez acheté votre article aux États-Unis, vous pouvez commander des pièces de rechange sans frais pour vous sur www.riverridgehome.com. Si l’achat est effectué en dehors des États-Unis, veuillez contacter le détaillant où vous avez acheté. Pour toute question concernant votre contrat RiverRidge® n’hésitez pas à nous contacter à l’adresse www.riverridgehome.com/pages/contact-us.
  • Página 25 ÉTAPE 1 1. Vissez 12 boulons à came (A) dans les trous prévus à cet effet dans les plaques de support supérieures (4) et dans les plaques de support inférieures (11). ÉTAPE 2 1. Vissez 4 boulons à came (A) dans les trous prévus à cet effet sur le panneau latéral gauche supérieur (2) et sur le panneau latéral droit supérieur (3).
  • Página 26 ÉTAPE 8 1. Insérez 4 goujons en bois (C) dans les trous prévus à cet effet sur la plaque supérieure (1). 2. Fixez la plaque supérieure (1) sur le panneau latéral gauche supérieur (2) et sur le panneau latéral droit supérieur (3) en insérant des goujons en bois (C) dans les trous prévus à cet effet et en insérant des boulons à...
  • Página 27 3. Insérez 4 verrous de came (B) dans les trous prévus à cet effet sur l’étagère (6) et la plaque inférieure (8), puis tournez dans le sens des aiguilles d’une montre pour fixer les boulons à came en place. ÉTAPE 13 1.

  • Página 28: Instructions D'entretien

    INSTRUCTIONS D’ENTRETIEN: Nettoyez avec un chiffon humide. Séchez avec un chiffon propre. IMPORTANT: Conservez les instructions d’assemblage pour toute référence ultérieure SOCIALISONS-NOUS! Suivez-nous et marquez @riverridgehome dans vos photos et vidéos de vos produits RiverRidge®!
