Mazda 0000 8C L45 Instrucciones De Instalación
Enlaces rápidos
NÚMERO DE PARTE:
0000 8C L45
COMPONENTES NECESARIOS:
ÍTEM
CANT.
MONTAJE DEL ESPEJO:
1
1
KIT DE INSTALACIÓN:
2
1
3
6
4
1
5
1
6
3
7
1
8
1
9
1
10
1
Consulte la tabla anterior y las instrucciones para conocer los componentes necesarios.
1
HERRAMIENTAS NECESARIAS:
Vaso de 10 mm
Desarmador plano de 4mm Llave Torx #T20
Trapo limpio
Page: 1 of 10
ACCESORIOS ORIGINALES
INSTRUCCIONES DE INSTALACIÓN
DESCRIPCIÓN
Montaje de espejo con brújula
Arnés electrocrómico - Pilar A - Arnés T
Amarres para cables
Cubierta para cables
Gancho de amarre del pilar A (D651-68-162A)
Cinta de espuma
Guía del Usuario
Instrucciones de Instalación - Inglés
Instrucciones de Instalación - Francés
Instrucciones de Instalación - Español
**El kit de instalación puede contener componentes adicionales.
2
5
Llave de trinquete
*550-0613-000*
7
3
6
4
Barra de fibra
Llave dinamométrica
550-0613 Rev. AAA
MODELOS COMPATIBLES:
2014 > MAZDA 3
Cuadro de uso
1
1
4
1
1
1
1
1
1
1
8
Alicates de punta
Cortafríos
4/11/13
Manuales relacionados para Mazda 0000 8C L45
Resumen de contenidos para Mazda 0000 8C L45

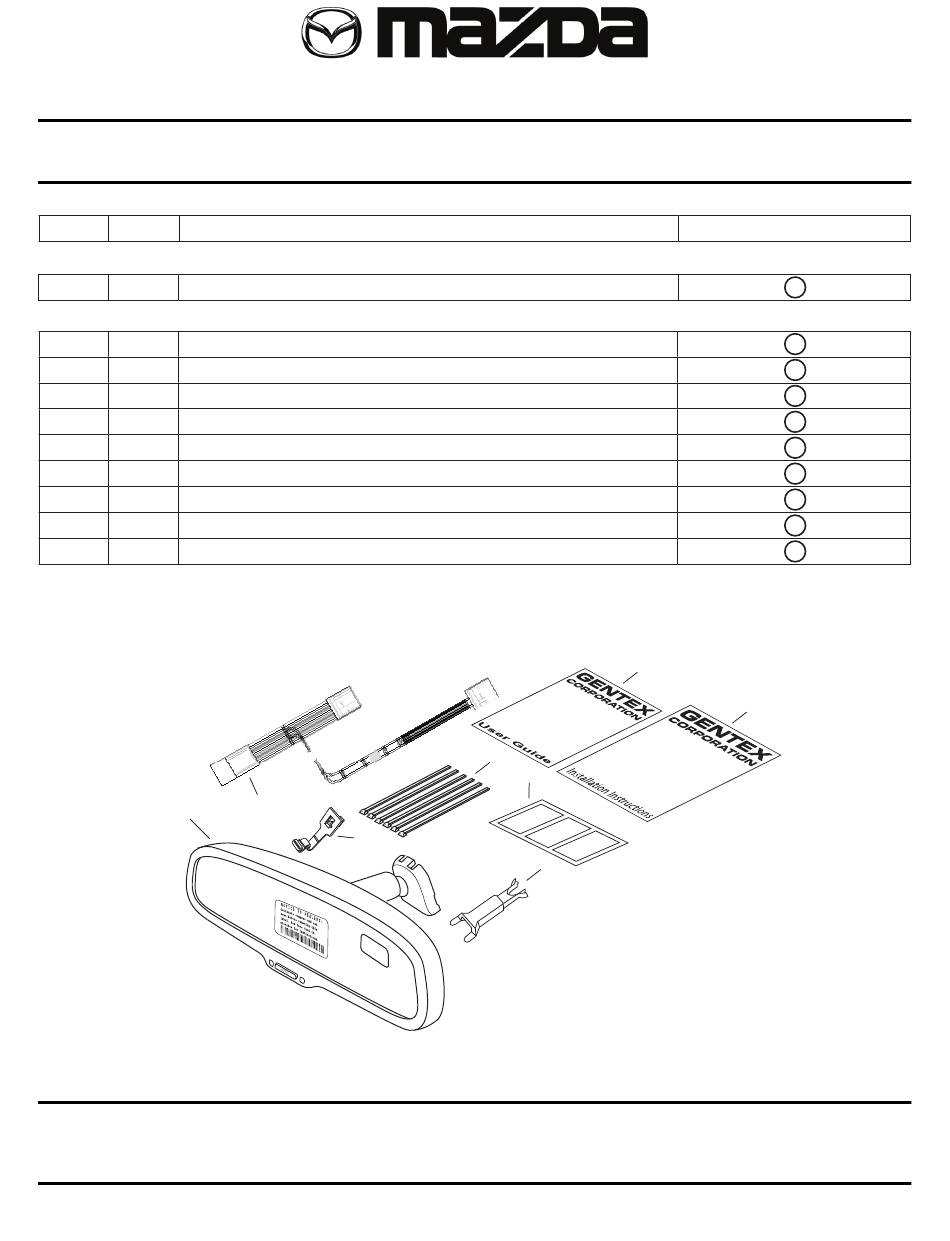

- Página 1 550-0613 Rev. AAA ACCESORIOS ORIGINALES *550-0613-000* INSTRUCCIONES DE INSTALACIÓN NÚMERO DE PARTE: MODELOS COMPATIBLES: 0000 8C L45 2014 > MAZDA 3 COMPONENTES NECESARIOS: ÍTEM CANT. DESCRIPCIÓN Cuadro de uso MONTAJE DEL ESPEJO: Montaje de espejo con brújula KIT DE INSTALACIÓN: Arnés electrocrómico - Pilar A - Arnés T...
- Página 2 WIRE CODES CONNECTOR DIAGRAMS Two-color wires are indicated by a two-letter Connector diagrams show connectors on the symbol. The first indicates the base color of the harness side. The terminal indicates the view wire, the second indicates the color of the stripe. from the harness side.
-
Página 3: Preparación
PRECAUCIONES / NOTAS DE INSTALACIÓN: • Si emplea alambre guía, tenga cuidado de no dañar los componentes existentes. • No coloque el arnés de cables contra objetos con puntas filosas que puedan causar corto eléctrico. • Verifique que el trayecto del arnés de alimentación no interfiera en el funcionamiento de los frenos, el embrague, el freno de emergencia o la bolsa de aire. Use los amarres para cables para mantener el cableado lejos de los puntos críticos. -
Página 4: Especificaciones De Torque
d) Mueva el gancho en la dirección que indican las flechas (1) y (2) con el desarmador plano y sepárelo del panel interior del pilar A. PANEL INTERIOR DEL PILAR A (Fig. 1-4) GANCHO OJAL e) Retire el ojal en la dirección que indica la flecha (3). (Fig. 1-4) DESARMADOR f) Instale el nuevo gancho de amarre del pilar A en el pilar A antes de PLANO... - Página 5 2. Guíe el arnés electrocrómico desde el espejo hasta el tapiz del techo. a) Guíe el arnés electrocrómico por dentro de la cubierta de cableado y ajuste la cubierta a la base del espejo. (Fig. 3-2) b) Deslice la parte superior de la cubierta para cables hasta el tapiz del techo de modo que éste sostenga las “horquillas”.
- Página 6 b) Desconecte el conector de 12 pines. (Fig. 4-2) NOTA Consulte en la página 2 el Procedimiento de Desconexión de Conectores, para conocer instrucciones detalladas e imágenes sobre técnicas adecuadas de retiro de conectores. Conector de 12 pines Fig. 4-2 c) Conecte el lado del conector macho del arnés electrocrómico en el conector inferior original y conecte el lado del conector hembra del arnés electrocrómico en la parte superior del arnés original.
- Página 7 Ensayo Pantalla de 1. Vuelva a conectar el cable negativo de la batería. la brújula 2. Encienda el interruptor de encendido. Fotocelda 3. Con el vehículo en una área bien iluminada, realice lo siguiente: verde a) A fin de asegurarse de que la función de auto-oscurecimiento está...
- Página 8 Ajuste de la zona de la brújula (EXCLUSIVAMENTE instalación del distribuidor) 1. Ajuste la zona de la brújula después de la instalación del espejo electrocrómico. 9 1 0 1 1 1 2 a) La configuración de la zona está predeterminada por defecto en la Zona 8.
- Página 9 5. Verifique que el indicador de funcionamiento de TCS/DSC esté apagado. Si el indicador de funcionamiento TCS/DSC todavía está iluminado o el indicador DSC no está apagado cuando el interruptor de encendido vuelve a estar en “ON”, contacte a su distribuidor de Mazda. PRECAUCIÓN Si la batería está...
- Página 10 SOLUCIÓN BÁSICA DE PROBLEMAS DE INSTALACIÓN Verifique lo siguiente: 1. El cable del arnés conmutado (pin 6 en el conector del espejo) está recibiendo +12V con el encendido en ON y 0V con el encendido en OFF. 2. El cable a tierra (pin 3 en el conector del espejo) está conectado correctamente a tierra.
