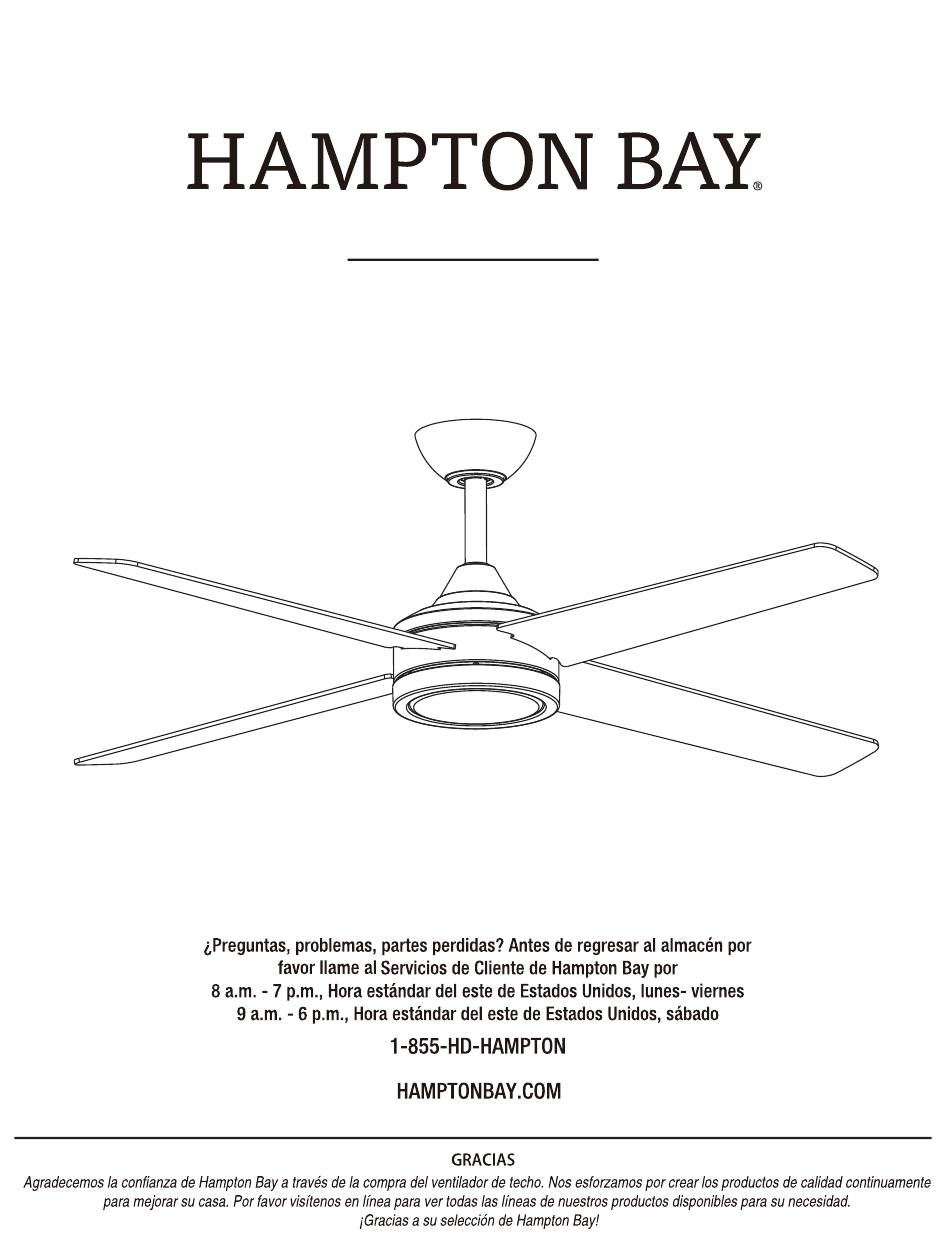

- Página 1 SKU #1012 002 051 #1012 206 314 Modelo#04870/04871 Modelo básico AI-04870-Rev1-08082024 GUÍA DE USO Y MANTENIMIENTO VENTILADOR DE TECHO MERCER II 1,32M...
- Página 3 Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene alguna duda, póngase en contacto con el fabricante. Antes de reparar o limpiar la unidad, desconecte la alimentación de servicio y bloquee los medios de desconexión de servicio para evitar para evitar que se conecte accidentalmente.
- Página 4 2043 0.07 3.67 6.8 kgs 4.7 kgs 52 in. 0.24 16.20 3548 1.37 cu ft. (10.36 lbs) (14.99 lbs) 0.48 30.96 4530...
- Página 5 Tornillo de la cuchilla (3/16 pulg. x 12 mm) Arandela de fibra Tornillo del soporte de montaje (premontado) Tornillo de fijación de la bola colgante (preensamblado) Tornillo de fijación del conjunto del motor del ventilador (preensamblado) Tornillo del placa kit luz (preensamblado) Tornillo del juego de luces (preensamblado) Tornillo de la unidad...
- Página 6 Módulo LED de 18W Sombra ligera Control remoto Soporte de pared para mando a distancia con espaciador para interruptor de palanca incluido Receptor Batería AAA de 1,5 V Extensión de cable de alimentación Panel de luz (varilla más larga no incluida)
- Página 8 Fijación de la barra de apoyo al conjunto del motor del ventilador Afloaflolos dos tornillos establecidos (JJ) del acopldel conjunto del motor del ventilador (H). Retire el pasador de engan(GG) y el pasador de bloqueo (HH) del conjunto del motor del ventilador (H). Quite la bola de colgar (E) de la barra de abajo (F) soltando el tornde de fijación de la bola de colgar (II), y quitando el pasador cruzado (FF), entonces deslice...
- Página 9 Colgar el conjunto del motor del ventilador en el soporte de montaje Deslice la cubierta de acopl(G), la cubierta de dosel (D), Levante el conjunto del motor del ventilador (H) en su y la cubierta (C) sobre la varilla de abajo (F). Vuelva a posición, y coloque la percha (E) en el soporte de instalar cuidadosamente la percha (E) sobre la varde montaje (B).
- Página 10 Haga las conexiones eléctricas Conductor Negro Blanco de tierra ADVERTENCIA: Compruebe que todas las conexiones estén bien apretadas incluida la toma de tierra, y que no se vea ningún cable pelado en las tuercas (excepto el cable de tierra). Caja de salida PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, este ventilador debe instalarse con un control/interruptor de pared aislante.
- Página 11 Conexiones de un solo interruptor Conexiones de doble interruptor En un solo interruptor, el ventilador y la luz pueden En un interruptor doble, el ventilador y la luz pueden encenderse encenderse o apagarse a la vez. Realice las conexiones de o apagarse por separado.
- Página 13 Fije el aspa del ventilador (A) al conjunto del motor del ventilador (H) utilizando los tornillos del aspa (AA) y las arandelas de fibra (BB). Ensamblaje — Fije del kit de luces Fijación de la placa del kit de luces al conjunto del motor del ventilador Retire los tres tornillos de la placa del kit de luces (KK) del conjunto del motor del ventilador (H).
- Página 14 Ensamblaje — Fije del kit de luces (continuada) Fijación del kit de iluminación y la pantalla de iluminación al conjunto del motor del ventilador Retire uno de los tres tornillos del kit de luces (LL) de la placa de luces (I) y afloje los otros tornillos. (No quitar) Mientras sostiene el conjunto de LED de 18 W (J) debajo del ventilador, junte firmemente los enchufes de conexión de los cables.
- Página 15 Operación CONFIGURACIÓN DEL TRANSMISOR NOTA: El mando a distancia ha sido reparado previamente en fábrica para su comodidad. NOTA: Las pilas se debilitan con la edad y deben sustituirse antes de que se produzcan fugas, ya que dañarían el mando a distancia.
- Página 16 Operación (continuación) FUNCIONAMIENTO DEL VENTILADOR Y DEL MANDO A DISTANCIA NOTA: El ventilador almacenará el último ajuste de velocidad utilizado para la próxima vez que se encienda. NOTA: En cada puesta en marcha de su ventilador de techo, las aspas del ventilador oscilarán hacia adelante y hacia atrás. Se trata de un FUNCIONAMIENTO NORMAL de los ventiladores de techo con motor de CC, ya que pasan por un ciclo de calibración.
- Página 17 Operación (continuación) INSTRUCCIONES DE USO EN TIEMPO CÁLIDO/FRÍO Los ajustes de velocidad para clima cálido o frío dependen de factores como el tamaño de la habitación, la altura del techo y el número de ventiladores. NOTA: Los botones de inversión del ventilador deben pulsarse con el ventilador en marcha.
- Página 18 Operación (continuación) Montaje del soporte mural remoto NOTA: El soporte remoto de pared está diseñado para permitirle acceder a un conmutador existente. El soporte mural remoto se puede en la pared o en la placa frontal de un interruptor de palanca Placa frontal del interruptor de palanca estándar o un interruptor de palanca.
- Página 20 Asegúrese de que los interruptde frecuencia están configurados correctamente. Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien ajustados. Reinicie el transmisor pasando por el "PROCESO DE EMPAREJAMIENTO" del transmisor. Este es el procedimiento normal de arranque para ventiladores de motor DC.
- Página 21 Tornillo de la cuchilla (3/16 pulg. x 12 mm) Arandela de fibra Tornillo del soporte de montaje (premontado) Tornillo de fijación de la bola colgante (preensamblado) Panel de luz Tornillo de fijación del conjunto del motor del Módulo LED de 18W ventilador (preensamblado) Sombra ligera Tornillo del placa kit luz...
- Página 22 04870/04871 Minka Lighting LLC. 1151 Bradford Circle...
