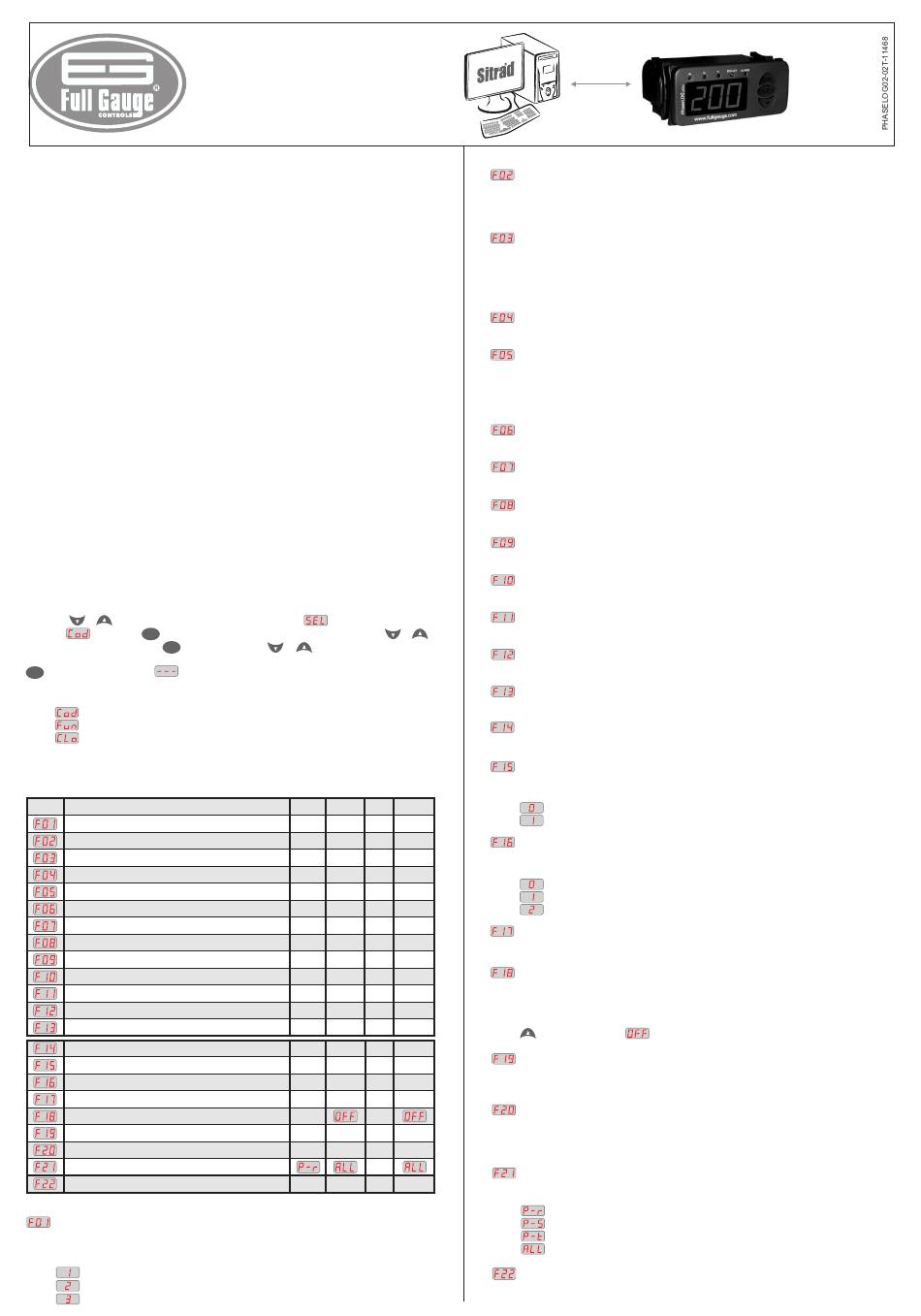

Full Gauge PhaseLOG plus Manual De Instrucciones

1. DESCRIÇÃO
PhaseLOG plus é um equipamento para monitoramento e proteção de instalações elétricas
O
podendo ser utilizado tanto em aplicações residenciais quanto comerciais. Sendo dotado de relógio de
tempo real e memória interna o PhaseLOG plus é capaz de armazenar os valores de tensão de
cada fase da rede elétrica em períodos de tempo determinados pelo usuário. Através do método de
medição de tensão True RMS* o PhaseLOG plus realiza o monitoramento da qualidade de energia
e pode proteger cargas trifásicas contra: sub e sobre tensão, assimetria angular, assimetria modular,
falta de fase e seqüência de fases.
a configuração do PhaseLOG plus é feita de maneira simples e
®
Utilizando-se o software SITRAD
rápida tal como o acesso das informações gravadas na memória interna do mesmo.
* True RMS: Valor real (eficaz verdadeiro) da tensão, considerando, inclusive, a contribuição gerada pelos
ruídos de alta freqüência existentes na rede (distorção harmônica). Essa é a verdadeira tensão que está sendo
percebida pela carga conectada (exemplos: motor, compressor). Através deste método, pode-se medir com
exatidão a tensão em qualquer forma de onda, enquanto os métodos tradicionais a medem corretamente
apenas quando ela possuir uma forma de onda senoidal perfeita.
2. APLICAÇÕES
• Monitoramento da qualidade de energia
• Proteção de motores
• Quadros elétricos
• Outros equipamentos trifásicos
3. ESPECIFICAÇÕES TÉCNICAS
- Alimentação direta: 90 ~ 264 Vac (50/60 Hz)
- Tensão de controle: 90 a
500 Vac
- Resolução: 1 Vac em toda a faixa
- Corrente Máxima: 5(3)A / 250 Vac 1/8HP
- Dimensões: 71 x 28 x 71mm
- Temperatura de operação: 0 a 50°C
- Umidade de operação: 10 a 90% UR (sem condensação)
4. CONFIGURAÇÕES
4.1 - Para entrar no menu de funções
Pressione e simultaneamente por 2 segundos até aparecer
aparecer , pressione (toque curto) e insira o código (123) através das teclas
SET
Para confirmar pressione a tecla . Através das teclas
SET
proceda do mesmo modo para ajustá-las. Para sair do menu e retornar à operação normal, pressione
(toque longo) até aparecer .
SET
4.2 - Funções
Entrada do código de acesso
Funções de configuração avançadas
Ajuste do relógio e data
4.3 - Tabela de parâmetros
Parâmetros de configuração protegidos por código de acesso.
Fun Descrição
Quantidade de fases em funcionamento
Ativa detecção de inversão de fase
Sensibilidade da assimetria angular
Tempo para validar assimetria angular
Sensibilidade da assimetria modular
Tempo para validar assimetria modular
Tensão mínima de funcionamento
Tensão máxima de funcionamento
Tempo para validação de tensão fora da faixa
Offset de indicação de tensão R
Offset de indicação de tensão S
Offset de indicação de tensão T
Delay ao energizar o controlador
Tempo para rearme do relé
Instrumento alimentado por fonte auxiliar de energia
Acionamento do datalogger
Tempo entre cada amostra na memória
Variação de tensão para forçar a escrita de dados
Variação no estado da saída para forçar a escrita de dados
escrever os dados antigos do datalogger
Sobre
Indicação preferencial no display
Endereço na rede RS-485
5. DESCRIÇÃO DOS PARÂMETROS
Quantidade de fases em funcionamento:
Neste parâmetro o usuário configura quais as fases que estão conectadas no instrumento e que se
deseja monitorar:
Somente Fase R (utilizado em ligações monofásicas)
Fases R e S (utilizado em ligações bifásicas)
Fases R, S e T (utilizado em ligações trifásicas)
PhaseLOG plus
MONITOR DE TENSÃO COM PROTEÇÃO
PARA CARGAS TRIFÁSICAS
E DATALOGGER INTERNO
Ver.02
, soltando em seguida. Ao
e acesse as demais funções e
Mín Máx Unid Padrão
1 3 -
0-não 1-sim -
0 100 -
30 seg.
0
0 100 -
0 30 seg.
90 500 Vac
90 500 Vac
30 seg.
0
-20 20 Vac
-20 20 Vac
-20 20 Vac
0 999 seg.
0 999 seg.
0-não 1-sim -
0 2 -
5 999 seg.
Volts
3
0-desl. 1-lig. -
0-não 1 -sim -
-
1 247 -
Ativa detecção de inversão de fase:
Neste parâmetro pode-se ajustar se o monitor trifásico irá supervisionar a seqüência das fases, desta
forma protegendo a carga de uma possível inversão de fase. Obs: a proteção contra inversão de fase
somente está disponível se F01 for configurada com o valor 3.
Sensibilidade da assimetria angular:
Neste parâmetro o usuário pode ajustar a sensibilidade com que o
assimetria de ângulo das fases configuradas em F01. Quanto maior o valor deste parâmetro menor
será a tolerância ao erro. Caso deseja-se desativar este monitoramento basta configurar a função com
o valor 00.0.
Tempo para validar assimetria angular:
Tempo em segundos que o monitor trifásico aguarda para validar o erro de assimetria angular.
Sensibilidade da assimetria modular:
Neste parâmetro o usuário pode ajustar a sensibilidade com que o
assimetria de módulo das fases configuradas em F01. Quanto maior o valor deste parâmetro mais
facilmente o controlador irá detectar o erro. Caso deseja-se desativar este monitoramento basta
configurar a função com o valor 00.0.
Tempo para validar assimetria modular:
Tempo em segundos que o monitor trifásico aguarda para validar o erro de assimetria modular.
Tensão mínima de funcionamento:
Limite inferior de tensão para que o
Tensão máxima de funcionamento:
Limite superior de tensão para que o
Tempo para validação de tensão fora
Tempo em segundos que o monitor trifásico aguarda para validar o erro de tensão fora da faixa.
Offset de indicação de tensão R:
Este parâmetro permite ajustar o offset de indicação de tensão da fase R.
Offset de indicação de tensão S:
Este parâmetro permite ajustar o offset de indicação de tensão da fase S.
e .
Offset de indicação de tensão T:
Este parâmetro permite ajustar o offset de indicação de tensão da fase T.
Delay ao iniciar controlador:
Tempo em segundos em que o PhaseLOG plus irá aguardar antes de acionar sua saída.
Tempo para rearme do relé:
Tempo em segundos em que o PhaseLOG plus irá aguardar antes de re-acionar sua saída.
Instrumento alimentado por fonte auxiliar de energia:
Indica se o instrumento está sendo alimentado por uma fonte auxiliar de energia (ex.: No-break)
Alimentado diretamente pela rede elétrica
Alimentado por uma fonte auxiliar
3
Acionamento do datalogger:
1-sim
Indica como é acionado o dispositivo de registro de tensão:
80.0
5
Sempre desligado
80.0
Sempre Ligado
Operação Manual
5
90
Tempo entre cada amostra na memória:
500
Período de tempo em que o controlador irá gravar uma amostra das tensões.
5
Variação de tensão para forçar a escrita de dados
0
Diferença de tensão em qualquer uma das fases monitoradas para que o PhaseLOG plus force a
0
gravação dos dados na memória independentemente do tempo de amostragem configurado em F17.
0
Esta função pode ser configurada de 3 a 50 volts, sendo que para desativar a mesma basta pressionar
0
a tecla até que a mensagem
0
Variação no estado da saída para forçar a escrita de dados
1-sim
Indica se a alteração na saída irá forçar a gravação dos dados na memória independentemente do
2
tempo de amostragem configurado em F17.
5
Sobreescrever os dados antigos do datalogger
Esta função indica se o controlador deverá começar a escrever os novos dados no início da memória do
0-desl.
datalogger quando esta estiver cheia. Esta função evita que os últimos dados calculados pelo
equipamento sejam perdidos.
1-sim
Indicação preferencial no display:
1
Neste parâmetro o usuário configura qual a tensão de fase que se deseja mostrar no display por
padrão:
Fase R
Fase S
Fase T
Indicação alternada de todas as fases
Endereço na rede RS-485:
Endereço do instrumento na rede para comunicação com o software SITRAD . Obs: em uma mesma
rede não podem haver mais de um instrumento com o mesmo endereço.
PhaseLOG plus
PhaseLOG plus
PhaseLOG plus acione a proteção de carga.
PhaseLOG plus
acione a proteção de carga.
da faixa:
apareça no display.
irá detectar a
irá detectar a
®
