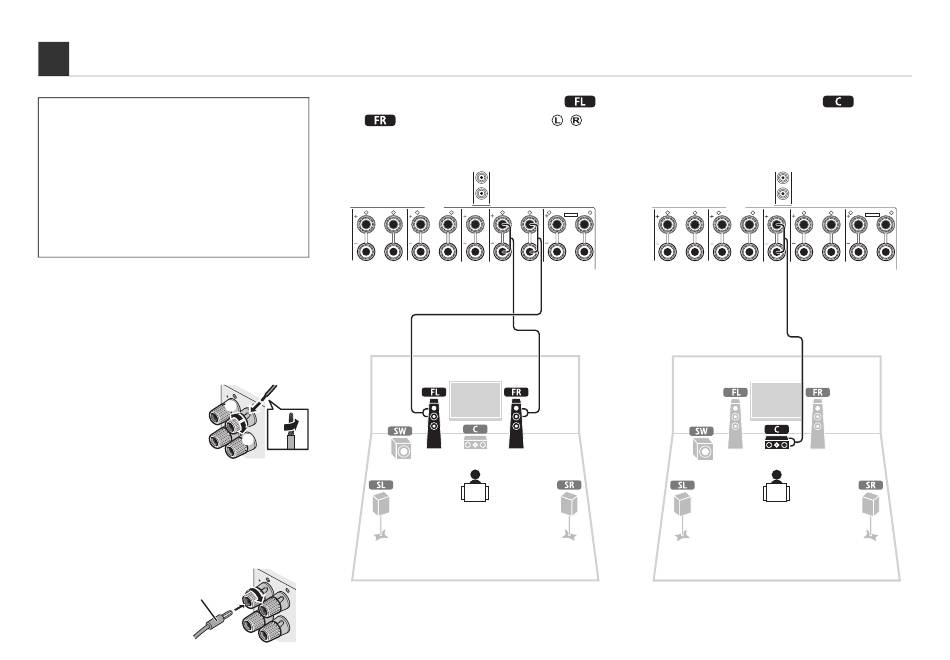

3 Conexión de los altavoces y el subwoofer
• Esta unidad está configurada de fábrica para altavoces de 8 Ω.
Si conecta altavoces de 6 Ω, configure la impedancia de los
altavoces de esta unidad en "6 Ω MÍN". Para conocer más
detalles, consulte "Ajuste de la impedancia de los altavoces"
(p.16) en el "Manual de Instrucciones".
• Utilice un subwoofer que disponga de un amplificador incorporado.
• Antes de conectar los altavoces, retire el cable de alimentación
de esta unidad de la toma de CA y apague el subwoofer.
• Procure que el centro del cable del altavoz no toque nada ni entre
en contacto con las zonas metálicas de esta unidad. Esto puede
dañar esta unidad o los altavoces. Si se produce un cortocircuito
en los cables de los altavoces, aparece "CHECK SP WIRES"
en el visor delantero cuando se enciende esta unidad.
Conexión de los cables de los altavoces
Los cables de los altavoces tienen dos hilos. Uno es
para conectar el terminal negativo (-) de la unidad y el
altavoz y el otro para el terminal positivo (+). Si los hilos
están codificados por colores para evitar confusiones,
conecte el hilo negro en el terminal negativo y el otro
hilo en el terminal positivo.
a Quite aproximadamente
10 mm de aislamiento
+ (rojo)
de los extremos del cable
del altavoz y retuerza
juntos los hilos expuestos
con firmeza.
– (negro)
b Afloje el terminal de los
altavoces.
c Introduzca los hilos expuestos del cable en el hueco
del lado (superior derecho o inferior izquierdo) del
terminal.
d Apriete el terminal.
Utilización de un conector tipo banana
(Sólo modelos de Canadá, China, Australia y general)
a Apriete el terminal de los
Conector tipo
altavoces.
banana
b Inserte un conector tipo
banana en el extremo
del terminal.
1
Conecte los altavoces delanteros (
) a los terminales FRONT (
MULTI CH INPUT
ZONE OUT
CENTER
Esta unidad (parte trasera)
URROUND SUR. BACK SUBWOOFER ZONE 2
SURROUND
R L
c c
F R
O N
T
b b
a a
d d
a a
F R
O N
T
b b
/ ).
PRE OUT
(SINGLE)
1
2
FRONT SURROUND SUR. BACK SUBWOOFER CENTER
SPEAKERS
SURROUND BACK CENTER FRONT ZONE 2/F.PRESENCE/
R L R L R L
BI–AMP
EXTRA SP
SINGLE
2
/ Conecte el altavoz central (
terminal CENTER.
MULTI CH INPUT
ZONE OUT PRE OUT
CENTER (SINGLE)
Esta unidad (parte trasera)
URROUND SUR. BACK SUBWOOFER ZONE 2 FRONT SURROUND SUR. BACK SUBWOOFER
SPEAKERS
SURROUND SURROUND BACK CENTER
R L R L
SINGLE
) al
1
2
CENTER
FRONT ZONE 2/F.PRESENCE/
R L R L
BI–AMP
EXTRA SP
3
