Hinkley 52" NEO Manual De Instrucciones
Manuales relacionados para Hinkley 52" NEO
Resumen de contenidos para Hinkley 52" NEO

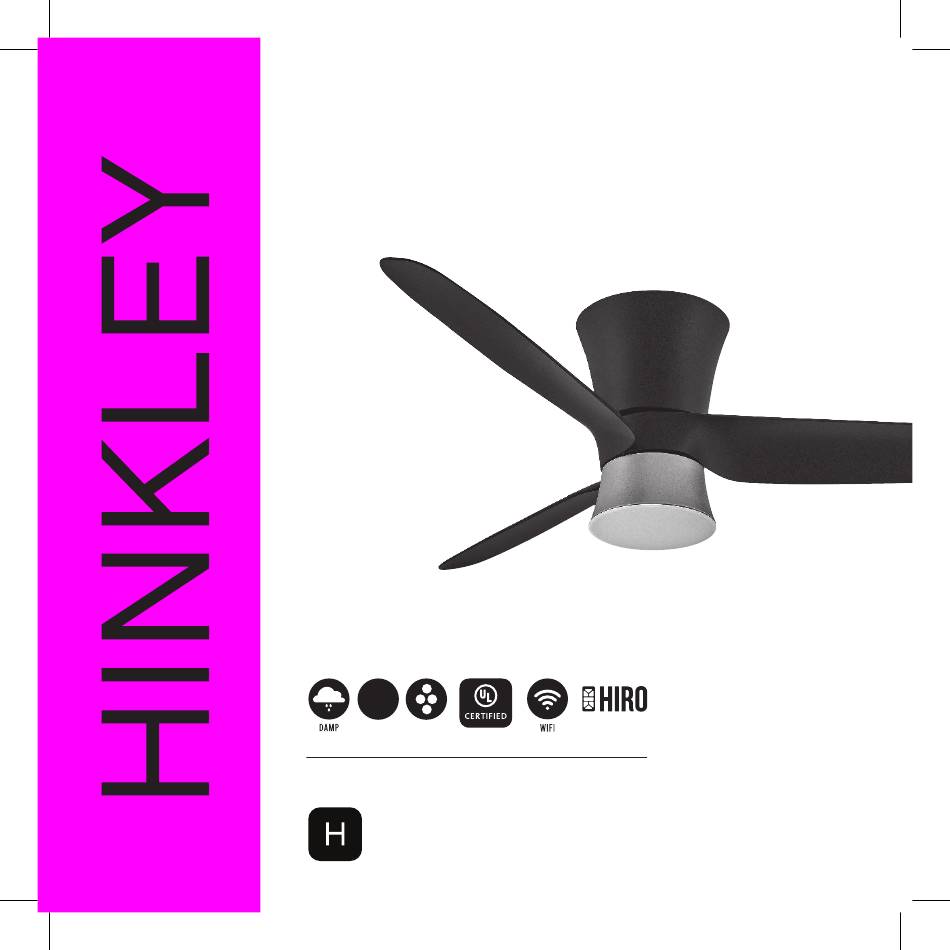

- Página 1 52" NEO ™ INDOOR / OUTDOOR LED FAN CONTROL DC MOTOR CEILING FAN INSTRUCTION MANUAL PAIR WITH HINKLEY APP DOWNLOAD ON APP STORE or GOOGLE PLAY HINKLEY...
- Página 2 SO WE’RE HERE IF YOU HAVE A QUESTION, NEED SOME HELP OR WANT TO CHAT ABOUT OUR PRODUCTS. SEND SUGGESTIONS OUR WAY TOO—WE’RE ALWAYS LOOKING TO MAKE YOUR EXPERIENCE WITH HINKLEY A POSITIVE ONE. > SERVICE@HINKLEY.COM > 800.HINKLEY > LET’S SEE THAT HINKLEY STYLE @HINKLEY...
-
Página 3: Tabla De Contenido
HANGING THE FAN ENERGY GUIDE ELECTRICAL CONNECTIONS SPECIFICATIONS FINISHING THE INSTALLATION HINKLEY APP / WIFI INSTALLING THE MOTOR HOUSING WARNING: Read and follow these instructions carefully and be mindful of all warnings shown throughout. ©2022 Hinkley Lighting, Inc. | hinkley.com |... - Página 4 If the battery compartment does not close securely, stop using the product and keep it away from children. If you think batteries might have been swallowed or placed inside any part of the body, seek immediate medical attention. | hinkley.com...
-
Página 5: Important Safety Precautions
These factors must be supplied by the person(s) installing, caring for and operating the unit. TOOLS & MATERIALS REQUIRED • PHILLIPS SCREWDRIVER • FLAT SCREWDRIVER • WRENCH OR PLIERS • WIRE CUTTER • STEPLADDER • WIRING SUPPLIES AS REQUIRED BY ELECTRICAL CODE ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 6: Unpacking Your Fan
flat washers, wire nuts), Blade to Motor Screws and Rubber Washers, MH905452Fxx Balance Kit, Safety cable hardware (wood screw, flat washer) NOTE: Design of parts shown above may look slightly different for your specific model of fan. XX=FAN FINISH | hinkley.com... -
Página 7: Preparation
The outlet box must be able to support a minimum of 35 pounds. Mounting bracket Attach mounting bracket to outlet box using screws provided with the outlet box. Screws Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 8: Hanging The Fan
Firmly Safety cable clamp tighten screw in the clamp. Cut off excess cable. (Fig. 2) Safety cable loop You are now ready to make the electrical connections. Wood screw and washer Safety cable Fig. 2 | hinkley.com... -
Página 9: Electrical Connections
Connect the WHITE receiver neutral wire to the WHITE building neutral wire. Connect the COPPER building ground wire to the 4 YELLOW / GRAY GREEN ground wires from the fan and receiver. YELLOW WHITE BLUE BLACK WHITE YELLOW GRAY Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com... -
Página 10: Finishing The Installation
Turn the motor housing until the motor housing locks in place at the narrow section of the key holes. Securely tighten the three mounting bracket mounting screws previously loosened and the one previously removed. Motor housing Screws Fig. 1 hinkley.com... -
Página 11: Installation Of The Blades
TIGHT! Loose motor screws can contribute to unnecessary hum or wobble during operation. Blades Blade support plates Screws Fig. 1 INSTALLING THE LED ASSEMBLY Light kit mounting plate Wire connectors LED assembly Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 12: Installing The Wall Control
Snap the face plate cover onto the wall bracket. Remote transmitter will be held in place with built in magnets. Cradle B Wall plate Plastic Face plate anchor Transmitter Outlet box Wall plate Cradle A Face plate Transmitter Wall Fig. 1 HIRO Control System Fig. 2 | hinkley.com... - Página 13 Power lead to the fan is connected to the remaining switch lead. (Fig. 4) Attach the cradle A to the wall switch box using the supplied hardware. Attach the multi-gang faceplate to the switch set in the wall outlet box. Cradle A of Hinkley switch will fit in any standard decora face plate.
-
Página 14: Operation
NOTE: A single fan can be controlled with as many as 3 wall controls in one room. Every control will need to repeat the pairing process based on instructions above and all controls must be within 30 feet of the fan. | hinkley.com... - Página 15 An UPWARD airflow moves warmer air off the ceiling area as shown in Figure 4. This allows you to set your heating unit on a cooler setting without affecting your comfort. SUMMER MODE WINTER MODE (COUNTERCLOCKWISE DIRECTION) (CLOCKWISE DIRECTION) Fig. 3 Fig. 4 ©2022 Hinkley Lighting, Inc. | hinkley.com |...
-
Página 16: Care And Cleaning
If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in smoother operation. Make sure the mounting plate is securely fastened to the ceiling outlet box. Make sure ceiling box is secure. | hinkley.com... -
Página 17: Energy Guide
• Energy Use: 25 Watts RPMs All estimates based on typical use, excluding lights ftc.gov/energy Airflow Shown Is a Weighted Average of High and Low Cubic Feet per Minute Based on Close to Ceiling ©2022 Hinkley Lighting, Inc. | hinkley.com |... - Página 18 In addition to the included wall control, you can control your Hinkley fan through the Hinkley app. • To use the Hinkley app, download it for free from the App Store or Google Play. • Open the Hinkley app where you will be prompted to create an account.
- Página 19 HINKLEY IS PROUD TO PROVIDE YOU WITH CEILING FAN PRODUCTS THAT ENHANCE YOUR SPACE WITH COMFORT, PURPOSE AND STYLE. AS A FAMILY COMPANY, WE ARE COMMITTED TO DESIGN, PERFORMANCE AND QUALITY, AND WHAT’S IMPORTANT TO YOU IS PARAMOUNT TO US.
- Página 20 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
-
Página 21: Ventilador Led Interior / Exterior
52" NEO ™ VENTILADOR LED INTERIOR / EXTERIOR CONTROL DC MOTOR MANUAL DE INSTRUCCIONES DEL VENTILADOR DE TECHO EMPAREJAR CON LA APLICACIÓN HINKLEY DESCARGAR EN APP STORE o GOOGLE PLAY HINKLEY... -
Página 22: Queremos Que Ames A Tu Nuevo Ventilador
Si no está familiarizado o no se siente cómodo con el cableado, comuníquese con un electricista calificado. Si necesita asistencia adicional o tiene alguna pregunta, comuníquese con nosotros. Para obtener información sobre la garantía, visite hinkley.com. - Página 23 APLICACIÓN HINKLEY / WIFI CONEXIONES ELÉCTRICAS FINALIZANDO LA INSTALACIÓN INSTALACIÓN DE LA CARCASA DEL MOTOR ADVERTENCIA: Lea y siga estas instrucciones detenidamente y tenga en cuenta todas las advertencias que se muestran a lo largo. ©2022 Hinkley Lighting, Inc. | hinkley.com |...
-
Página 24: Instrucciones Generales De Instalación Y Funcionamiento
Si el compartimiento de la batería no cierra de forma segura, deje de usar el producto y manténgalo fuera del alcance de los niños. Si cree que las pilas pueden haberse tragado o colocado dentro de cualquier parte del cuerpo, busque atención médica de inmediato. | hinkley.com... -
Página 25: Precauciones De Seguridad Importantes
HERRAMIENTAS Y MATERIALES REQUERIDOS • DESTORNILLADOR PHILLIPS • DESTORNILLADOR PLANO • LLAVE O ALICATES • CORTADOR DE CABLES • ESCALERA DE TIJERA • SUMINISTROS DE CABLEADO SEGÚN LO REQUIERE EL CÓDIGO ELÉCTRICO ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 26: Desembalaje De Su Ventilador
Herrajes para cables de seguridad (tornillo para madera, arandela plana) NOTA: El diseño de las piezas que se muestran arriba puede verse ligeramente diferente para su modelo específico de ventilador. XX=ACABADO EN VENTILADOR | hinkley.com... -
Página 27: Preparación
35 libras. Soporte de montaje Fije el soporte de montaje a la caja de salida usando los tornillos provistos con la caja de salida. Tornillos Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 28: Cómo Colgar El Ventilador
Introduzca el extremo del cable en la abrazadera y tire de la mayor cantidad de cable posible. Apriete Bucle de cable de seguridad firmemente el tornillo en la abrazadera. Corte el exceso de cable. Tornillo y arandela para madera Cable de seguridad Fig. 2 | hinkley.com... -
Página 29: Conexiones Eléctricas
BLANCO. AMARILLO Conecte el cable de tierra del edificio de COBRE a los 4 cables de ROJO tierra AMARILLOS/VERDES del ventilador y el receptor. BLANCO AZUL NEGRO BLANCO ROJO AMARILLO GRIS Ventilador Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com... -
Página 30: Finalizando La Instalación
Gire la carcasa del motor hasta que encaje en su lugar en la sección estrecha de los orificios de la llave. Apriete firmemente los tres tornillos de montaje del soporte de montaje que aflojó anteriormente y el que retiró Carcasa anteriormente.. del motor Tornillos Fig. 1 hinkley.com... -
Página 31: Instalación De Las Cuchillas
Cuchillas funcionamiento. Placas de soporte de cuchillas Tornillos Fig. 1 INSTALACIÓN DEL CONJUNTO LED Placa de montaje del juego de luces Conectores de cable Ensamblaje de LED Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 32: Instalación Del Control De Pared
El transmisor remoto se mantendrá en su lugar con imanes incorporados. Placa de pared Cuna B Ancla de Placa frontal Caja de salida plástico Transmisor Placa de pared Cuna A Placa frontal Transmisor Muro Fig. 1 HIRO Sistema de control Fig. 2 | hinkley.com... - Página 33 Fije la base A a la caja de interruptores de pared utilizando los accesorios suministrados. Fije la placa frontal multidispositivo al juego de interruptores en la caja de salida de la pared. El soporte A del interruptor Hinkley encajará en cualquier placa frontal decora estándar.
-
Página 34: Operación
NOTA: Se puede controlar un solo ventilador con hasta 3 controles de pared en una habitación. Cada control deberá repetir el proceso de emparejamiento según las instrucciones anteriores y todos los controles deben estar dentro de los 30 pies del ventilador. | hinkley.com... -
Página 35: Modo Verano
Un flujo de aire HACIA ARRIBA mueve el aire más caliente fuera del área del techo como se muestra en la Figura 4. Esto le permite configurar su unidad de calefacción en un ambiente más frío sin afectar su comodidad. MODO INVIERNO MODO VERANO (SENTIDO DE LAS AGUJAS (SENTIDO ANTIHORARIO) DEL RELOJ) Fig. 3 Fig. 4 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 36: Cuidado Y Limpieza
Si todavía se nota el bamboleo de las hojas, intercambiar dos hojas adyacentes (lado a lado) puede redistribuir el peso SE BALANCEA y posiblemente resultar en una operación más suave. Verifique para asegurarse de que todas las varillas del motor y/o la bola de suspensión estén apretadas. Asegúrese de que la caja del techo esté segura. | hinkley.com... -
Página 37: Guía Energética
Todas las estimaciones se basan en el uso típico, excluyendo la luz. RPMs El flujo de aire que se muestra es un promedio ponderado de pies cúbicos altos y bajos por minuto basado en Downrod ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 38: Descarga De La Aplicación Hinkley
• Para usar la aplicación Hinkley, descárguela gratis de App Store o Google Play. • Abra la aplicación Hinkley donde se le pedirá que cree una cuenta. • Ingrese toda la información necesaria para crear una cuenta. • Después de crear la cuenta, recibirá un correo electrónico con el código de verificación para terminar de configurar la aplicación Hinkley... - Página 39 HINKLEY SE ORGULLECE DE PROPORCIONARLE VENTILADORES DE TECHO QUE MEJORAN SU ESPACIO CON COMODIDAD, PROPÓSITO Y ESTILO. COMO EMPRESA FAMILIAR, ESTAMOS COMPROMETIDOS CON EL DISEÑO, EL RENDIMIENTO Y LA CALIDAD, Y LO QUE ES IMPORTANTE PARA USTED ES LO MÁS IMPORTANTE PARA NOSOTROS.
- Página 40 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
- Página 41 52" NEO ™ VENTILATEUR LED INTÉRIEUR / EXTÉRIEUR CONTROL DC MOTOR MANUEL D'INSTRUCTIONS DU VENTILATEUR DE PLAFOND ASSOCIER AVEC L'APPLICATION HINKLEY TÉLÉCHARGEMENT SUR APP STORE ou HINKLEY GOOGLE PLAY...
- Página 42 Si vous n'êtes pas familier ou mal à l'aise avec le câblage, veuillez contacter un électricien qualifié. Si vous avez besoin d'aide supplémentaire ou si vous avez des questions, veuillez nous contacter. Pour plus d'informations sur la garantie, visitez hinkley.com.
- Página 43 SUSPENDRE LE VENTILATEUR APPLICATION HINKLEY / WIFI CONNECTIONS ELECTRIQUES FIN DE L'INSTALLATION INSTALLATION DU CARTER DU MOTEUR AVERTISSEMENT Lisez et suivez attentivement ces instructions et tenez compte de tous les avertissements indiqués tout au long. ©2022 Hinkley Lighting, Inc. | hinkley.com |...
- Página 44 Si le compartiment à piles ne se ferme pas correctement, arrêtez d'utiliser le produit et tenez-le hors de portée des enfants. Si vous pensez que des piles ont été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin. | hinkley.com...
-
Página 45: Mesures De Sécurité Importantes
être intégrés à ce produit. Ces facteurs doivent être fournis par la ou les personnes qui installent, entretiennent et utilisent l'unité. OUTILS ET MATÉRIAUX NÉCESSAIRES • TOURNEVIS CRUCIFORME • TOURNEVIS PLAT • CLÉ OU PINCE • COUPE-FIL • ESCABEAU • FOURNITURES DE CÂBLAGE REQUISES PAR LE CODE ÉLECTRIQUE ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 46: Déballage De Votre Ventilateur
à moteur et rondelles en caoutchouc, MH905452Fxx Trousse d'équilibre, Matériel de câble de sécurité (vis à bois, rondelle plate) NOTE : La conception des pièces illustrées ci-dessus peut sembler légèrement différente pour votre modèle de ventilateur spécifique.. XX=VENTILATEUR FINITION | hinkley.com... -
Página 47: Installation Du Support De Suspension
La boîte de sortie doit pouvoir supporter un Support de minimum de 35 livres. montage Fixez le support de montage à la boîte de sortie à l'aide des vis fournies avec la boîte de sortie. Des vis Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 48: Suspendre Le Ventilateur
Faites passer l'extrémité du câble dans la pince et tirez Boucle de câble de sécurité autant de câble que possible. Serrez fermement la vis dans la Vis à bois et rondelle pince. Couper l'excédent de câble Câble de sécurité Fig. 2 | hinkley.com... -
Página 49: Connections Electriques
Connectez le fil de terre du bâtiment en CUIVRE aux 4 fils de terre GRIS JAUNE/VERT du ventilateur et du récepteur. JAUNE ROUGE BLANC BLEU NOIR BLANC ROUGE JAUNE GRIS Ventilateur Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com... -
Página 50: Fin De L'installation
Tournez le boîtier du moteur jusqu'à ce que le boîtier du moteur se verrouille en place au niveau de la section étroite des trous de clé. Serrez fermement les trois vis de montage du support de Carter moteur montage précédemment desserrées et celle précédemment retirée. Des vis Fig. 1 hinkley.com... -
Página 51: Installation Des Lames
à une oscillation inutile pendant le Lames fonctionnement. Plaques de support de lame Des vis Fig. 1 INSTALLATION DE L'ENSEMBLE LED Plaque de montage du kit d'éclairage Connecteurs de fil Assemblage LED Fig. 1 ©2022 Hinkley Lighting, Inc. | hinkley.com |... -
Página 52: Installation De La Commande Murale
L'émetteur à distance sera maintenu en place avec des aimants intégrés. intégrés. Plaque murale Berceau B Cheville en Plaque frontale Boîte de sortie plastique Émetteur Plaque murale Berceau A Plaque frontale Émetteur Fig. 1 HIRO Système de contrôle Fig. 2 | hinkley.com... - Página 53 Fixez le socle A au boîtier de l'interrupteur mural à l'aide du matériel fourni. Fixez la façade multi-gang à l'ensemble d'interrupteurs dans la boîte de prise murale. Le berceau A de l'interrupteur Hinkley s'adaptera à n'importe quelle plaque frontale Decora standard.
- Página 54 NOTE : Un seul ventilateur peut être contrôlé avec jusqu'à 3 commandes murales dans une pièce. Chaque contrôle devra répéter le processus d'appairage en fonction des instructions ci-dessus et tous les contrôles doivent être à moins de 30 pieds du ventilateur. | hinkley.com...
- Página 55 Un flux d'air VERS LE HAUT déplace l'air plus chaud hors de la zone du plafond, comme illustré à la Figure 4. Cela vous permet de régler votre appareil de chauffage sur un réglage plus frais sans affecter votre confort. MODE HIVER (DANS LE SENS DES MODE ÉTÉ AIGUILLES D'UNE (SENS ANTI-HORAIRE) MONTRE) Fig. 3 Fig. 4 ©2022 Hinkley Lighting, Inc. | hinkley.com |...
- Página 56 VENTILATEUR poids et éventuellement entraîner un fonctionnement plus fluide. VAGUE Assurez-vous que toutes les tiges de suspension du matériel du moteur et/ou de la boule de suspension sont bien serrées. Assurez-vous que la boîte de plafond est sécurisée. | hinkley.com...
- Página 57 Toutes les estimations sont basées sur une utilisation typique, à l'exclusion des lumière ftc.gov/energy RPMs Le débit d'air affiché est une moyenne pondérée des pieds cubes hauts et bas par minute, basée sur la tige de descente ©2022 Hinkley Lighting, Inc. | hinkley.com |...
- Página 58 • Pour utiliser l'application Hinkley, téléchargez-la gratuitement depuis l'App Store ou Google Play. • Ouvrez l'application Hinkley où vous serez invité à créer un compte. • Entrez toutes les informations nécessaires pour créer un compte. • Une fois le compte créé, vous recevrez un e-mail de code de vérification pour terminer la configuration de l'application Hinkley...
- Página 59 HINKLEY EST FIER DE VOUS FOURNIR DES PRODUITS DE VENTILATEURS DE PLAFOND QUI AMÉLIORENT VOTRE ESPACE AVEC CONFORT, USAGE ET STYLE. EN TANT QU'ENTREPRISE FAMILIALE, NOUS SOMMES ENGAGÉS POUR LA CONCEPTION, LA PERFORMANCE ET LA QUALITÉ, ET CE QUI EST IMPORTANT POUR VOUS EST PRIMORDIAL POUR NOUS.
- Página 60 GLOBAL HEADQUARTERS 33000 Pin Oak Parkway | Avon Lake, Ohio 44012 T (440) 653 5500 | F (440) 653 5555 | hinkley.com...
