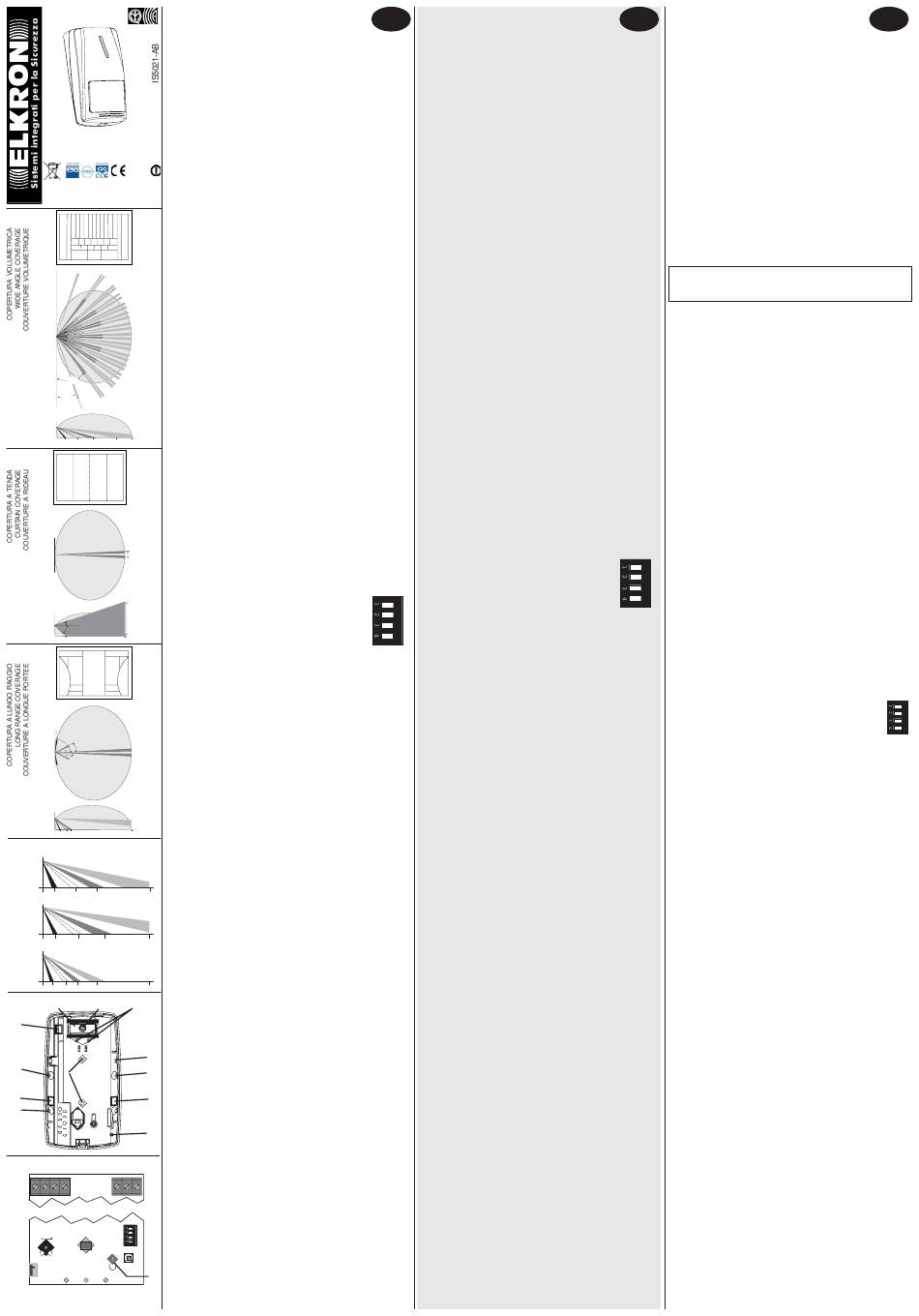

CARATTERISTICHE TECNICHE
IMA13
Tensione nomin. di alimentaz. ... 12V—
Tensione di funz. min - max ....... 9 ÷ 15 V—
Assorbimento a 12V— ............. 14 mA nom; 35 mA max
Sensibilità microonda (MW) ..... regolabile con trimmer 4÷15 m ± 20%
Frequenza ................................. 10,525 GHz
Potenza di emissione (EIRP) ... 25 mW max (trasmissione impulsata)
Conteggio impulsi IR ................. x1 / x2
Portata ...................................... 15 m nominali (lente volumetrica)
Copertura MW .......................... 90° orizzontale - 36° verticale
Copertura IR ............................. 108° (lente volumetrica)
Zone sensibili ............................ 31 su 4 piani (lente volumetrica)
SENSORE A DOPPIA TECNOLOGIA
DUAL-TECHNOLOGY DETECTOR
Relè di allarme ......................... relè stato solido - NC 0.1A@24V— / R max = 35 ohm
DETECTEUR A DOUBLE
Tamper antimanomissione ........ 50 mA @ 24V—
TECHNOLOGIE
Temperatura di funzionamento . -10°C ÷ +55°C (dichiarata dal costruttore)
0682
Temperatura di stoccaggio ........ -20°C ÷ +70°C
ELKRON S.p.A.
Livello di prestazione ............... I livello; II livello con snodo SPA10 e Kit Tamper
Via Carducci, 3 - 10092 Beinasco (TO) - Italy
Dimensioni (h x l x p) ................ 124x70x54 ± 2 mm
Tel +39.011.3986711 - Fax +39.011.3499434
Peso ......................................... 124 ± 2 g
www.elkron.it - mailto: info@elkron.it
Fig. 1
ACCESSORI OPZIONALI
- Snodo SPA10 (10 snodi per IRA-IMA) - SP7500111
- KIT 10 Tamper per SPA10 - KT7800111
- KIT 2 lenti VB (tenda) 1.2 GI V1 - LT1310111
- KIT 2 lenti LR (lungo raggio) 1.2 GI 12V1 - LT1410111
AVVERTENZE
• Installare il sensore su superfici rigide, prive di vibrazioni, ad una altezza compresa tra 2
e 2,2 metri facendo riferimento ai diagrammi di rilevazione in modo tale che il sensore rilevi
spostamenti che incrociano la zona protetta e che il modulo microonda rilevi quelli in
avvicinamento. Evitare il posizionamento del sensore vicino a fonti di calore o alla luce
diretta del sole.
• Evitare la riflessione dell'energia elettromagnetica su ampie superfici quali ad esempio
specchi, pareti metalliche etc.
• Evitare di puntare il sensore su lampade fluorescenti o comunque di porlo nelle immediate
vicinanze delle stesse.
• Evitare che esistano, a causa di mobili, scaffalature, etc. zone cieche nell'area protetta entro
cui possa muoversi l'intruso. Evitare la presenza di animali nell'area protetta. E' consigliabile
utilizzare per i collegamenti un cavo schermato e preferibilmente un cavo per ogni sensore.
• Non installare più sensori nello stesso ambiente (problemi di interferenze). Non toccare
36°
con le dita la superficie speculare del pirolettrico; nel caso, pulire con cotone ed un po' di
alcol.
19.4°
• Separare per quanto possibile i conduttori dell'impianto di allarme da quelli della rete
elettrica.
• Non installare il sensore all'esterno.
m
2.1 Nel caso di installazioni ad altezze superiori ai 2,2 metri si consiglia l'utilizzo dello
snodo opzionale, inclinando il sensore in modo da adattare al meglio i campi di
m
1.7 4.6 7.7 12 15
copertura alle effettive necessità.
Fig. 2
INSTALLAZIONE
INSTALLAZIONE SENZA SNODO
• Per rimuovere il coperchio del sensore togliere la vite di chiusura (se inserita) e premere
sul dente di fissaggio
• Per togliere il circuito stampato estrarre la vite e fare leva sul gancetto "H"(fig. 5).
ATTENZIONE: non toccare con le dita il sensore piroelettrico
• (fig. 5) D = PREDISPOSIZIONI A SFONDAMENTO PER IL PASSAGGIO CAVI
E = PREDISPOSIZIONI PER IL FISSAGGIO AD ANGOLO
F = PREDISPOSIZIONI PER IL FISSAGGIO SU SUPERFICIE PIANA
INSTALLAZIONE CON SNODO
E' disponibile in opzione uno snodo per installazione a muro o a soffitto con kit tamper e
1.5m
passaggio cavi all'interno: per l'uso consultare le istruzioni specifiche. Per il montaggio dello
snodo, aprire l'apposita predisposizione a sfondamento "G" ed assemblare lo snodo come
indicato nelle istruzioni dello stesso. E' importante, terminato l'orientamento, bloccare il
movimento dello snodo serrando a fondo la vite fornita a corredo (vedi sedi "L").
DESCRIZIONE MORSETTIERA (fig. 6)
-
+
m
AL
7m
18°
2.1
TAMPER Contatto NC tamper
44°
S
m
2.2
15
Fig. 3
DESCRIZIONE DIP-SWITCHES (fig. 6)
DI FABBRICA I DIP SWITCHES SONO TUTTI OFF
DIP1
DIP2
DIP3
84°
28°
DIP4
11.3°
MESSA IN SERVIZIO
LOGICA DI FUNZIONAMENTO
Sono previste due modalità di funzionamento:
AND1: l'allarme è generato se sono sollecitate entrambe le sezioni IR e MW;
AND2: l'allarme è generato se sono sollecitate entrambe le sezioni IR e MW, oppure se la sola
m
sezione MW è sollecitata più volte nell'arco di 40 secondi, oppure se la sollecitazione della
2.1
sezione MW permane per alcuni secondi.
m
1 2.3 2.7 15
CONTEGGIO IMPULSI IR
Fig. 4
La modalità di rilevazione è selezionabile tramite il DIP4:
m
x1: per generare un allarme dell'IR è sufficiente una sola rilevazione.
2.1
0 x2: per generare un allarme dell'IR occorrono 2 rilevazioni in contro-fase (dual edge).
NOTA: nel caso di utilizzo della lente a TENDA o LUNGO RAGGIO, è obbligatorio
configurare il "Conteggio Impulsi" x 1.
m
1.7 4.6 7.7 15
INGRESSO S
m
2.1 "S" è un comando generato dalla centrale antintrusione per informare il sensore sullo stato
+1
dell'impianto (attivato o disattivato).
Grazie ad esso, quando l'impianto è disattivo, sono visualizzate le memorie di allarme e di
guasto (vedi oltre), e la microonda è disattivata.
m
Se non si connette questo ingresso alla centrale, il morsetto S va lasciato libero ed il sensore
1.8 5 8.8 15
m
opera sempre come ad impianto attivo.
2.1
La logica di questo segnale è definita dal DIP1:
-4
S+: il sensore è a riposo fornendo una tensione di 12V;
S-: il sensore è a riposo fornendo una tensione di 0V (GND).
m
1.45 3.4 5 7.7 15
PRIMA ALIMENTAZIONE
Alimentare il sensore con il coperchio chiuso. Fornita l'alimentazione, il sensore entra
G D
Fig. 5
L
nella fase di inizializzazione, durante la quale i 3 LED lampeggiano e poi restano accesi. Dopo
questa fase (che dura 50 secondi circa), il sensore diventa operativo.
D
PROVA PORTATA
Per effettuare la prova portata (walk test) sono previste le segnalazioni sui LED ad impianto
attivo:
H LED rosso (AL): stato dell'uscita di allarme;
LED giallo (MW): stato della sezione microonda;
E
E LED verde (IR): stato della sezione infrarosso.
F
Tramite il DIP2 è possibile disabilitare queste segnalazioni.
Se necessario, regolare tramite il trimmer la sensibilità della microonda, in modo tale che il
D
lobo di rilevazione sia contenuto nell'area da proteggere.
D
E
INCLINAZIONE DEI RAGGI SENSIBILI
Per installazioni ad altezze diverse da 2,1 metri, è possibile regolare la posizione del
sensore piroelettrico rispetto alla lente attraverso l'asola della vite di fissaggio "C" del
I
circuito stampato. La regolazione avviene traslando il circuito stampato verso l'alto o
verso il basso, riferendosi alle tacche riportate a fianco dell'asola:
- spostando il circuito stampato verso la posizione "-4" i raggi delle zone sensibili si
avvicinano;
Fig. 6
- spostando il circuito stampato verso la posizione "+1" i raggi delle zone sensibili
- + si allontanano.
AL AL TAMPER S
Per permettere lo slittamento dell'elettronica è necessario fratturare il piolino "I" di
fermo che blocca l'elettronica nella posizione standard "0".
VISUALIZZAZIONE GUASTI
Il sensore è in grado di rilevare situazioni di guasto, visualizzandone la tipologia tramite il
lampeggio dei LED (indipendentemente dallo stato dell'ingresso S):
S+-
LED WT
LED rosso (AL) lampeggiante : anomalia tensione di alimentazione;
AND1/2
+
LED rosso (AL) + giallo (MW) lampeggianti : anomalia sezione microonda;
X1/X2
LED rosso (AL) +verde (IR) lampeggianti: anomalia sezione infrarosso.
Una condizione di guasto provoca l'attivazione dell'uscita di allarme per tutta la durata
> +1
dell'anomalia.
0
-2
C
MW AL IR
-4
MEMORIA DI ALLARME E DI GUASTO
Qualora si colleghi l'ingresso S, con la disattivazione dell'impianto si ha la visualizzazione della
memoria di allarme (LED rosso acceso fisso in caso di allarme rilevato) e della memoria di
guasto (rispettivi LED lampeggianti in caso di guasto rilevato).
15 m nominali (lente a tenda)
15 m nominali (lente lungo raggio)
1 su 1 piano (lente a tenda)
7 su 4 piani (lente lungo raggio)
+5°C ÷ +40°C (certificata secondo norme CEI 79.2)
Negativo d'alimentazione
S+-
Positivo d'alimentazione
LED WT
Contatto NC del relè di allarme
AND1/2
Ingresso S
X1/X2
S± MODALITA' INGRESSO S OFF: S+
ON: S-
LED WT PROVA PORTATA OFF: ABILITATA
ON: DISABILITATA
AND 1/2 LOGICA DI FUNZIONAMENTO OFF: AND 1
ON: AND 2
X 1 / X2 CONTEGGIO IMPULSI IR OFF: CONTEGGIO X 1
ON: CONTEGGIO X 2
TECHNICAL CHARACTERISTICS
I
Voltage rating ............................ 12V—
Operation voltage ..................... 9 ÷ 15 V—
Absorption at 12V— .................. 14 mA quiescent, 35 mA max
Microwave sensitivity (MW) ... trimmer-adjustable, 4 ÷ 15 m ± 20%
Frequency ................................ 10,525 GHz
IR pulse count .......................... x1 / x2
Range ....................................... 15 m, rated value (volumetric lens)
15 m, rated value (curtain lens)
15 m, rated value (long range lens)
MW coverage ........................... 90° horizontal - 36° vertical
IR coverage .............................. 108° (volumetric lens)
Sensible zones ......................... 31 on 4 planes (volumetric lens)
1 on 1 plane (curtain lens)
7 on 4 planes (long range lens)
Alarm relay .............................. solid state relay - NC 0.1A@24V— / R max = 35 ohm
Anti-tamper device ................... 50 mA @ 24V—
Operating temperature ............. -10°C ÷ +55°C
Storing temperature .................. -20°C ÷ +70°C
Dimensions (h x l x p) ............. 124x70x54 ± 2 mm
Weight ...................................... 124 ± 2 g
OPTIONAL ACCESSORIES
- SPA10 Bracket (10 brackets for IRA-IMA) - SP7500111
- 10 Tamper kit for SPA10 - KT7800111
- KIT 2 lenses VB (curtain) 1.2 GI V1 - LT1310111
- KIT 2 lenses LR (long range) 1.2 GI 12V1 - LT1410111
WARNING
• Place the detector on hard surfaces, free from vibrations, at a height of between 2 and
2.2 m, by referring to the detection diagrams, so that the detector can detect the
movements across the protected area and the microwave module can detect the
approaching movements. Avoid placing the detector close to heat sources or at the
direct sunlight.
• Avoid electromagnetic energy reflection on wide surfaces, e.g. mirrors, metal walls,
etc.
• Avoid pointing the detector towards fluorescent lamps or placing the detector close to
them.
• Avoid blind zones within protected area where the intruder can move, such as due to
furniture, shelves et. Avoid presence of animals in protected area. For connections
shielded-conductor cable is suggested. If possible, use one cable for each detector.
• Do not install several detectors at the same place (interference problems). Do not
touch the pyroelectric detector specular surface with your fingers; if so, wipe it off with
cotton and alcohol.
• Separate, as far as feasible, the alarm system leads from the mains leads.
• Do not install the detector outdoors.
Should the detector be installed at a height higher than 2,2 m, it is advisable to
use the optional ball-joint. You only have then to give the appropriate orientation
to the detector so that all the coverage fields meet the best installation required.
INSTALLATION
INSTALLATION WITHOUT BRACKET
• To remove detector cover, unscrew and take out the locking screw (if present)
and press on fixing snap
• To remove the printed circuit, take screw out and lever on hook "H" (figure 5).
WARNING: Do not touch the pyroelectric detector
• (figure 5) D = Cable entry knockouts
E = Corner mount knockouts
F = Wall mount knockouts
INSTALLATION WITH BRACKET
A bracket is available (option) for wall or ceiling mounting. Equipped with tamper kit
and internal cable passage: to use and install see the proper product's instructions.
Open the special knockouts provision "G" and assemble the articulated joint as
described in the proper product's instructions.
CONNECTIONS (figure 6)
- Negative supply
+ Positive supply
AL NC relay contact
TAMPER NC tamper contact
S S input
DESCRIPTION OF DIP-SWITCHES (figure 6)
THE DIP-SWITCHES ARE FACTORY-SET TO "OFF".
DIP1 S± INPUT MODE S
DIP2 LED WT WALK TEST
DIP3 AND 1/2 OPERATION LOGIC
DIP4 X 1 / X2 IR PULSE COUNT
COMMISSIONING
OPERATION LOGIC
Two operation modes are provided:
AND1: the alarm will be generated if sections IR and MW are simultaneously urged;
AND2: the alarm will be generated if both sections IR and MW are urged, or section
MW is urged several times during 40 seconds, or section MW is urged for approximately
3 seconds.
IR PULSE COUNT
The detection mode can be selected by means of DIP4:
x1: to generate an IR alarm, one single detection instance will be needed.
x2: to generate an IR alarm, two detection instances will be needed.
NOTE: in the event that either the CURTAIN or LONG RANGE lens is used, it
is recommended that you configure "Pulse count" x 1.
INPUT "S"
"S" is a control signal generated by the control unit to inform the detector about the
system status (ON or OFF).
Thanks to it, the alarm and fault memories (see below) will, when the system is OFF,
be displayed, and the microwave will be deactivated.
If this input is not connected to the control unit, terminal "S" shall be left free, and the
detector will always operate as it will do when the system is ON.
The logic of this signal is defined by DIP1:
S+: the detector is at rest, providing a voltage of 12V;
S-: the detector is at rest, providing a voltage of 0 V (GND).
FIRST POWER SUPPLY
Power the detector with the cover closed. After the power supply has been provided,
the detector will go through the initialization phase, during which the three LEDs will
blink and then remain ON. After this phase (lasting approximately 50 seconds), the
detector will turn operative.
WALK TEST
To perform the walk test, the following LED signals will be given (when the system is ON):
red LED (AL): alarm output status;
yellow LED (MW): microwave section status;
green LED (IR): infrared section status.
These signals can be disabled by means of DIP2.
Adjust the microwave sensitivity by means of the trimmer, if necessary, so that the
detection lobe is included within the area to be protected.
SENSITIVE RAY INCLINATION
For installations at a height other than 2.1 m, the position of the pyroelectric detector
can be adjusted relative to the lens by means of the printed circuit fastening screw slot
"C". The adjustment is made by moving the printed circuit either upwards or
downwards, by referring to the notches found on the side of the slot:
- by moving the printed circuit towards position "–4", the sensitive area rays will
come closer;
- by moving the printed circuit towards position "+1", the sensitive area rays will
move away.
To allow the electronics to slide over, the retaining peg "I" that secures the electronics
at position "0" shall be broken.
FAULT DISPLAYING
The detector is capable of detecting faulty conditions by displaying the fault type
through LED blinking (regardless of the status of input "S"):
red (AL) LED blinking: supply voltage fault;
red (AL) & yellow (MW) LED blinking: microwave section fault;
red (AL) & green (IR) LED blinking: infrared section fault.
Any faulty condition will cause the alarm output to be actuated during the entire time
of the fault.
ALARM AND FAULT MEMORIES
In the event that input "S" is connected, both the alarm memory (red LED steadily ON
in case an alarm is detected) and the fault memory (LED blinking in case a fault is
detected) will be displayed when the system is turned off.
CARACTERISTIQUES TECHNIQUES
GB
N° attestation IMA13 .................. NXXNXX-NN type x
N° unite de fabrication ............... NNNNNXN
Classification ............................ 2 - Detect. bivolumetrique filaire IRP+HYPER
Tension d'alimentation ............. 12V—
Tension de fonctionnement ....... 9 ÷ 15 V—
Consommation 12V— .............. 14 mA nom; 35 mA max
Ondulation résid. admissible ...... 5V créte créte maxi
Sensibilité hyperfréquence ....... réglable avec trimmer 4÷15 m ± 20%
Fréquence ................................ 10,525 GHz
Comptage d'impulsions IR ....... x1 / x2
Portée ...................................... 15 m nominaux (Lentille Volumétrique)
Ouverture MW ......................... 90° horizontale - 36° verticale
Ouverture IR ............................ 108° (Lentille Volumétrique)
Couverture de detection conventionelle à la sensib. extrême (suivantes C48-435)
................................................. Environ 211m² (lentille volumetrique)
Vitesse de déplacement ............. 0,4 m/s mini - 2,5 m/s maxi suivantes C48-435
Degrée de protection ................. IP30 IK02
Conditions d'environnement ....... Intérieur sec
Zones de détection ................... 31 faisceaux / 4 plans (Lentille Volumetrique)
Relais d'alarme ....................... relais statique - NF 0.1A@24V— / R max = 35 ohm
Pouvoir tamper anti-ouverture .... 50 mA @ 24V—
Température de fonction. .......... +5°C ÷ +55°C (suivantes regles NF-A2P)
Humidité relative admissibile ..... 85% max en fonctionnement
Température de stockage ......... -20°C ÷ +70°C
Dimensions (h x l x p) ............. 124x70x54 ± 2 mm
Poids ........................................ 124 ± 2 g
La validité de ces fiches est vérifiable en consultant la liste des matériels admis en vigeur
CNMIS - Comité National Malveillance Incendie Sécurité
8 Place BOULNOIS - 75017 PARIS
tél : 33 (0) 1 53 89 00 40 - fax : 33 (0) 1 45 63 40 63 - www.cnmis.org
ACCESSOIRES EN OPTION
- Rotule SPA10 (10 rotules pour IRA-IMA) - SP7500111
- Kit 10 Tamper pour SPA10 - KT7800111
- KIT 2 lenntilles VB (rideau) 1.2 GI V1 - LT1310111
- KIT 2 lenntilles LR (longue portèe) 1.2 GI 12V1 - LT1410111
INSTRUCTIONS
• Installer le détecteur sur des surfaces rigides, non exposées aux vibrations, à une hauteur
comprise entre 2 et 2,2 mètres en fonction des diagrammes typiques de détection de
manière à ce que le détecteur relève les déplacements qui croisent la zone protégée et que
le module micro-onde relève ceux en approche. Eviter de placer le détecteur à proximité de
sources de chaleur ou de l'exposer à la lumière directe du soleil.
• Eviter le réfléchissement de l'énergie électromagnétique sur de grandes surfaces comme
les miroirs, les parois métalliques etc.
• Eviter de pointer le détecteur sur des lampes fluorescentes et toujours de le placer dans le
proche voisinage de ces lampes.
• Eviter de créer, du fait de meubles, d'étagères, etc. des zones invisibles au sein de l'aire
protégée qui permettrait à l'intrus de se déplacer. Eviter la présence d'animaux dans la zone
protégée. Pour les raccordements, il est recommandé d'utiliser un câble protégé et de
préférence un câble pour chaque détecteur.
• Ne pas installer plusieurs détecteurs au sein du même milieu ambiant (risques
d'interférences). Ne pas toucher avec les doigts la surface spéculaire du pyro-électrique;
le cas échéant, nettoyer avec du coton et un peu d'alcool.
• Séparer, autant que possible, les conducteurs du système d'alarme de ceux du réseau
principal.
• Ne pas installer le détecteur à l'extérieur.
En cas d'installations à des hauteurs supérieures à 2,2 mètres il est conseillé
d'utiliser la rotule optionnelle en inclinant le détecteur de manière à adapter au
mieux les champs de couverture aux nécessités effectives.
INSTALLATION
INSTALLATION SANS ROTULE
S+-
• Pour déposer le couvercle du détecteur, ôter la vis de blocage et presser sur l'ergot
LED WT de fixation.
• Pour enlever le circuit imprimé, ôter la vis et faire levier sur l'ergot "H"(fig. 5).
AND1/2
ATTENTION: ne pas toucher le détecteur pyro-électrique avec les doigts
X1/X2
• (fig. 5) D = PREPERÇAGE A PERFORATION
E = PREPERÇAGE POUR LA FIXATION A ANGLE
F = PREPERÇAGES POUR LA FIXATION SUR SURFACE PLANE
INSTALLATION AVEC ROTULE
Une rotule est disponible en option pour l'installation au mur ou au plafond avec kit tamper
et passage des câbles à l'intérieur ; pour l'usage consulter les notices spécifiques.
OFF: S+
Pour le montage de la rotule, faire pression sur le point de rupture "G" et assembler la
ON: S-
rotule comme illustré dans les notices spécifiques.
OFF: ENABLED
DESCRIPTION BOITE A BORNES (fig. 6)
ON: DISABLED
- / + Alimentation
TAMPER Contact NF d'autoprotection
OFF: AND 1
ON: AND 2 DESCRIPTION DIP-SWITCHES (TOUS OFF D'USINE)
DIP1 S± MODALITE ENTREE S
OFF: COUNT X 1
ON: COUNT X 2 DIP2 LED WT TEST DE PORTEE
DIP3 AND 1/2 LOGIQUE DE FONCTION.
DIP4 X 1 / X2 COMPTAGE D'IMPULS. IR
MISE EN SERVICE
LOGIQUE DE FONCTIONNEMENT
Deux modes de fonctionnement sont prévus:
AND1: l'alarme est engendrée si les sections IR et MW sont sollicitées en même temps;
AND2: l'alarme est engendrée si les deux sections IR et MW sont sollicitées, ou bien si
seule la section MW est sollicitée à plusieurs reprises dans la durée de 40 secondes, ou
si la sollicitation de la section MW subsiste pendant environ 3 secondes.
COMPTAGE D'IMPULSIONS IR
Le mode de détection est sélectionnable à travers le DIP4:
x1: pour engendrer une alarme de l'IR une seule détection suffit.
x2: pour engendrer une alarme de l'IR 2 détections sont nécessaires.
NOTA: en cas d'utilisation de la lentille à RIDEAU ou LONGUE PORTEE, il est
conseillé de configurer le "Comptage Impulsions" x 1.
ENTREE S
"S" est une commande engendrée par le boîtier anti-intrusion pour informer le détecteur
sur l'état de l'installation (activé ou désactivé). Une fois l'installation désactivée, avec
cette commande les mémoires d'alarme et de panne sont affichées (voir plus loin),
et la micro-onde est désactivée. Si cette entrée n'est pas connectée au boîtier, la
borne S doit être laissée libre et le détecteur travaille toujours comme avec l'installation
activée. La logique de ce signal est définie par le DIP1:
S+: le détecteur est au repos et fournit une tension de 12V;
S-: le détecteur est au repos et fournit une tension de 0V (GND).
PREMIERE ALIMENTATION
Alimenter le détecteur avec le capot refermé. Une fois l'alimentation fournie, le détecteur
entre dans la phase d'initialisation, pendant laquelle les 3 LED clignotent puis restent allumées.
Au terme de cette phase (d'une durée de 50 secondes environ), le détecteur devient opérationnel.
TEST DE PORTEE
Pour effectuer le test de portée (walk test) les signalisations suivantes sont prévues
sur les LED avec l'installation activée:
LED rouge (AL): état de la sortie d'alarme;
LED jaune (MW): état de la section micro-onde;
LED verte (IR): état de la section infrarouge.
A travers le DIP2 il est possible de désactiver ces signalisations.
Par l'intermédiaire du trimmer, régler au besoin la sensibilité de la micro-onde, de
telle manière que le lobe de détection soit contenu dans l'aire à protéger.
INCLINAISON DES RAYONS SENSIBLES
Pour toutes les installations placées à des hauteurs différentes de 2,1 mètres, on peut
régler la position du détecteur pyro-électrique par rapport à la lentille, à travers la
boutonnière de la vis de fixation"C" du circuit imprimé. Le réglage s'effectue en
déplaçant le circuit imprimé vers le haut ou vers le bas, en prenant comme repère les
crans pratiqués à côté de la boutonnière:
- en déplaçant le circuit imprimé vers la position "-4" les rayons des zones sensibles
de rapprochent;
- en déplaçant le circuit imprimé vers la position "+1" les rayons des zones sensibles
s'éloignent.
Pour permettre à l'électronique de glisser il est nécessaire de fracturer le téton "I"
d'arrêt qui bloque l'électronique en position standard "0".
AFFICHAGE DES PANNES
Le détecteur est en mesure de relever les situations de panne en en visualisant leur
typologie à travers le clignotement des LED (indépendamment de l'état de l'entrée S):
LED rouge (AL) clignotante: défaut tension d'alimentation;
LED rouge (AL) + jaune (MW) clignotantes: défaut section micro-onde;
LED rouge (AL) + verte (IR) clignotantes: défaut section infrarouge.
Une condition de panne détermine l'activation de la sortie d'alarme pendant toute la
durée de persistance du défaut.
MEMOIRE D'ALARME ET DE PANNE
En reliant l'entrée S, avec la désactivation de l'installation on obtient l'affichage de la
mémoire d'alarme (LED rouge allumée au fixe en cas d'alarme relevée) et de la
mémoire de panne (LED allumée clignotante en cas d'alarme relevée).
F
15 m nominaux (Lentille Rideau)
15 m nominaux (Lentille Longue portée)
1 faisceau / 1 plan (Lentille Rideau)
7 faisceaux / 4 plans (Lentille Longue Portée)
POUR LE PASSAGE DES CABLES
AL Contact NF du relais d'alarme
S Entrée S
S+-
LED WT
OFF: S+
AND1/2
ON: S-
X1/X2
OFF: HABILITEE
ON: NON HABILITEE
OFF: AND 1
ON: AND 2
OFF: COMPTAGE X 1
ON: COMPTAGE X 2
