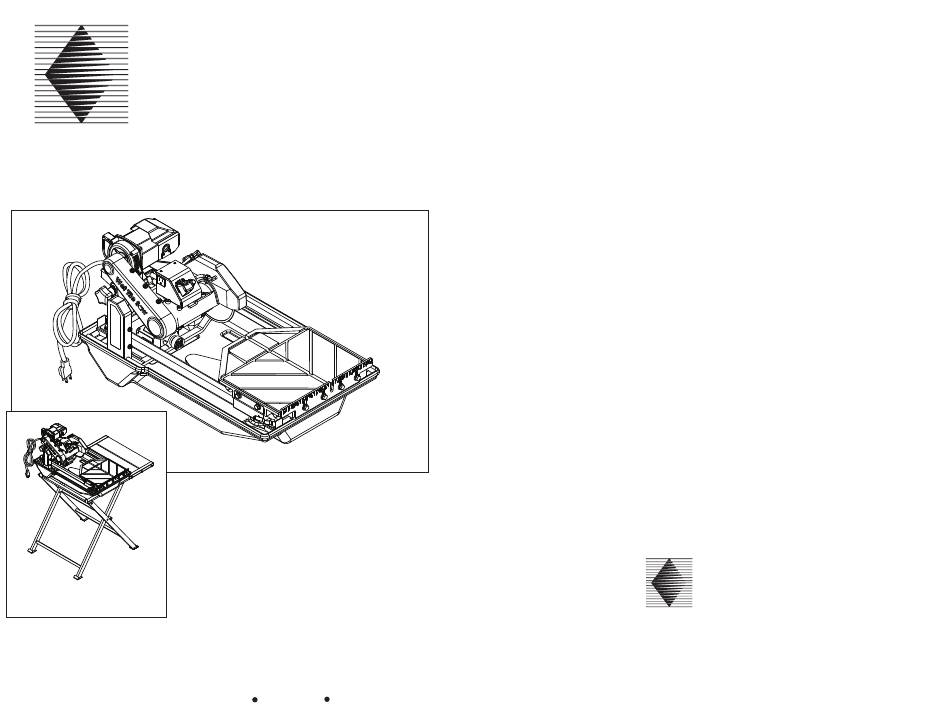

- Página 1 DIAMOND P R O D U C T S CC600T Before operating the unit, please read this manual thoroughly, and retain it for future reference. DIAMOND Optional P R O D U C T S Saw Stand with Work Bench 333 Prospect Street •...
- Página 2 TABLE OF CONTENTS INDICE Saw Exploded View......3 Diagrama de la Sierra......3 Replacement Parts List.
- Página 3 CC600T SAW EXPLODED VIEW CC600T REPLACEMENT PARTS LIST CC600T DIAGRANA DE LA SIERRA PART NAME PART NUMBER Power Cable/ Cable de Potencia 6043200 2nd Gen 1 HP Brush Motor 6043652 Motor Shaft Pulley/ Polea del eje del motor 6043653 Motor Adjustment Clip/ Seguro de Ajuste del Motor...
- Página 4 ADDITIONAL HELP REPLACEMENT PARTS LIST Continue Please call us if for any reason you are having difficulty that PART NAME PART NUMBER cannot be resolved with the troubleshooting guide included in Power Switch Housing(w/ Power Switch,Circuit Breaker, & 6043327 the back of this manual. We would like to help. Power Cable)/ Alojamiento del Interruptor de Encendido Power Toggle Switch / Interruptor de Encendido 6043011...
- Página 5 • Tomo medidas para garantizar que la maquina este en condiciones 9. The CC600T’s blade capacity is 6"~7"which provides a variety of blade seguras, y libre de problemas antes de usarla. Use la maquina usage. solamente cuando todos los dispositivos de proteccion esten operando 10.
- Página 6 UNPACKING, ASSEMBLY, & SETUP DESEMPAQUE Y ENSAMBLE Open the container, carefully lift the saw by the saw frame handles and Abra el empaque cuidadosamenta y levante la sierra usando las asas del place it on a flat, level working area. Be certain that you have the following armazon depositandola en terreno plano y nivelado en el area de trabajo.
- Página 7 SAW STAND ASSEMBLY BLADE INSTALLATION Saw Stand Assembly 1. Raise the blade guard to the highest position and tighten the blade guard adjustment knob. Folding Stand 2. Remove the blade shaft nut and outer flange. 3. Place the blade onto the shaft making sure that the directional arrows 1.
- Página 8 BEARING HOUSING INSTALLATION INSTALACIONDEL ALOJAMIENTO DEL COJIENTE To remove the bearing housing: Para quitar el alojamiento del cojinete: 1. Remove the 4 screws on the belt guard (Attach to Belt Guard Bracket). 1. Retire los 5 tornillos en la cubierta de la banda. 2.
- Página 9 WATER PUMP INSTALLATION MANTENIMIENTO DE LA BOMBA DE AGUA 1. Remove the water pump from the box. Cuando la maquina no ha sido usada por periodo largo de tiempo, quizas la 2. Place the pump into the middle of the water tray along its side so that bomba y el rodete podrian estar atascados con residuos secos.
- Página 10 USING THE CUTTING TABLE USO DE LA BASE DE CORTE Features: Caracteristicas: • The Adjustable ruler guide (1) enable easy oversize cutting, it is also • Base de corte marcado en pulgadas y centimetros para cortes equipped with inches and centimeters marks (2) for precision cuts. precisos.
- Página 11 PROFUNIDAD DE CORTE CUTTING DEPTH La profundidad recomendad de corte es de 1/4" bajo la superficie de la The recommended cutting depth is ¼" below the cutting table surface. base de corte. Para ajustar la profunidad de corte, afloje la perilla de The cutting clearance in between 1-½”~1-¾”...
- Página 12 ESPECIFICACIONES DEL MOTOR ELECTRICAL MOTOR SPECIFICATION Features: Caracteristicas: • Horsepower 1 H.P . • Caballaje 1H.P . • Volts 115 V • Voltios 115 V • Amps 15 Amps • Amperios 15 Amps • Motor RPM 18000 RPM • Motor RPM 18000 RPM •...
- Página 13 OPTIONAL ACCESSORIES ACCESORIOS OPCIONALES Template Base Plantilla de Base 6043320 6043320 Regla Detachable Detachable Ruler Guide 6043318 6043318 MasterGuide Guia Maestra 6043319 6043319 Angle Guide Guia de Corte en 6043004 Angulo 6043004 Side Extension Table Extension de la Base 6043006 de Corte 6043004 -23-...
- Página 14 DO'S & DON'TS FOR BLADES QUE HACER Y NO HACER CON LAS CUCHILLAS WET CUT BLADES CUCHILLAS DE CORTE HUMEDO DO'S QUE HACER Inspect blades daily for cracks or uneven wear. Revise las cuchillas diariamente por grietas o desgaste disparejo. Always use appropriate blade for material being cut.
- Página 15 SAW MAINTENANCE MANTENIMIENTO DE LA SIERRA Maintenance Interval What to do for maintenance and care Periodo de mantenimiento Como cuidar y mantener la sierra After every use of the Remove dirty water from container. Despues de cada uso de la Vacie el agua sucia del deposito.
- Página 16 TROUBLESHOOTING PROBLEMAS Y SOLUCIONES Problem Possible Cause Solution Problemas Posible causa Solucion Machine does Power cord not properly Check that the machine is La maquina no Cable conector no esta Revise la maquina si esta not run when fixed/plugged in properly connected to the trabaja cuando fijo o conectado en la...
- Página 17 TROUBLESHOOTING PROBLEMAS Y SOLUCIONES Problem Possible Cause Solution Problemas Posible Causa Solucion Insufficient flow The pump draws air Fill the container with water Insuficiente flujo La bomba arrastra aire Llene el deposito con agua of cooling water Filter clogged Clean the filter of the pump de liquido Filtro tapado Limpie el filtro de la bomba...
- Página 18 Problem Possible Cause Solution Problemas Posible Causa Solucion Saw blade is Saw blade type is Use appropriate type of saw Cuchilla El tipo de cuchilla es Use el tipo apropiado de blunt unsuitable for the blade desafilada inhapropiado para el cuchilla material being cut material a cortarse...
- Página 19 NOTES NOTAS DIAMOND P R O D U C T S 333 Prospect Street Elyria, OHIO 44035 USA Email: dp@diamondproducts .com 1-800-321-5336 -35- -36-...
