Resumen de contenidos para Infiniton ARCADE RUMBLE

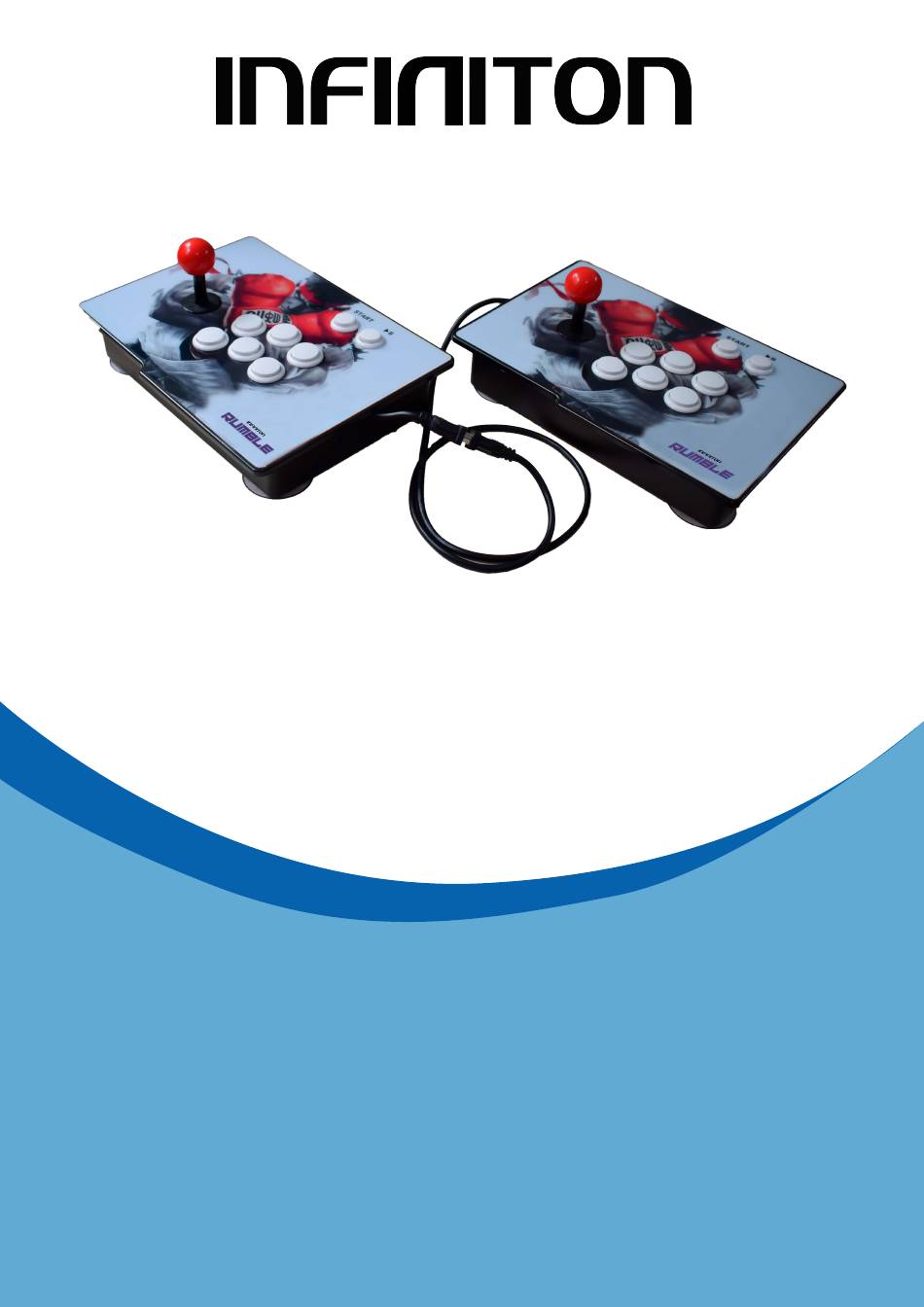

- Página 1 User Manual: ARCADE RUMBLE ARCADE READY ONE ARCADE VERSUS All for your service needs!
- Página 2 User Manual Preface Top class chipset and branded hardware component Design for low power consumption Hundred of classic and brand new arcade games collection Super high definition game Resoulution and high quality video &audio engine Top ranking game control esperience as well as stable performance Handreds of classic Green low power Fluent game control...
- Página 3 Detailed description of the main board Ltem Description CUP Processor Octa core ARM Cortex-A53 2GHz CUP Graphics Card Configuration Mali-T830MP4 650MHz 400Mtri/s 2.6Gpi x/s DDR memory DDR3 2/4G EMMC storage 16G/32G..128G HDMI 1920 x 1080 1080P Video output 1920 x 1080 1080P 1 x HDMI 1 x VGA 1 x 2 x 20 Double rowcontrol interface...
- Página 4 Functional description This product can support players to independently expand 3D/2D games. 2D/3D game extension steps: Use a TF card to select the capacity according to the game size. A new folder is created in the TF card directory under the name[MS];...
- Página 5 HDMI Port HDMI DCIN HDMI AUDIO VOLUME SET USB2.0 Aideo Connection HDMI HDMI...
- Página 6 AC-220V DCIN HDMI AUDIO VOLUME SET USB2.0 ac adapter Voice Control DCIN HDMI AUDIO VOLUME SET USB2.0 Coin 1P start COIN 1P START PAUSE 2P START 2P start PAUSE COIN...
- Página 7 Console Function Main game interface: After starting up, the main effect of the game Press the settings button to enter the settings menu in the main game interface USB handle peripheral mode: When the game board is power on, press 【SET】 key to enter set up page, Joystick select 【USB handle peripheral mode】...
- Página 8 Console Function (2) IO test: This option is used to test if the joystick and button connection is normal（like picture 4） Game button settings: This option allows the player to modify the position of the keys according to the type of handle or personal preference.There are 4 types of handle settings（like picture 5).
- Página 9 Console Function Language settings: This option can be set Chinese , English, Korean three languages to switch（like picture 7). Operation：Press 【A】 key to switch setting. Delete the game list: This option can delete the game list (as shown in figure 8), select the game you want to delete, click the "A" button, and the selection menu will pop up.Prompt: "permanently delete the following game?"...
- Página 10 Interface Specification Description Radiator fan(GND 12V GND) EXT SPKR Power Switch DC12V Power Adapter input HDMI video output.Resolution 1920x1080@60Hz VGA video output.Resolution 1920x1080@60Hz 3.5mm Standard audio output Audio pullout，Control the loudspeaker volume Game settings key USB2.0 dual interface.Above is USB storage device interface, below is external USB handle interface Control platform input interface（See table 1）...
- Página 11 · This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
- Página 12 For more information related to declarations and certificates of conformity, please contact us through the mail info@infiniton.es and in the web www.infiniton.es TECHNICAL SERVICE If you have any questions regarding this device, please contact us: info@infiniton.es and www.infiniton.es You can also contact our official technical service - MEGAEXIT, S.L tel: (+34) 954 087 169 Repairs e-mail: rma@megaexit.com...
- Página 13 Manual de usuario: ARCADE RUMBLE ARCADE READY ONE ARCADE VERSUS...
- Página 14 Manual de usuario Introducción Chipset de primera clase y componente de hardware de marca Diseño para bajo consumo de energía. Cientos de la clásica y nueva colección de juegos de arcade. Juego de super alta definición Resoulution y motor de audio y video de alta calidad Experiencia de control de juego de alto nivel así...
- Página 15 Descripción detallada de la placa principal. Item Descripción Procesador CUP Octa core ARM Cortex-A53 2GHz Tarjeta gráfica CUP Mali-T830MP4 650MHz 400Mtri / s 2.6 Gpi x / s Configuración Memoria DDR DDR3 2/4G Almacenamiento 16G/32G..128G EMMC HDMI 1920 x 1080 1080P Salida de vídeo 1920 x 1080 1080P 1 x HDMI...
- Página 16 Descripción funcional Este producto puede ayudar a los jugadores a expandir de forma independiente juegos 3D / 2D. Pasos de extensión de juego 2D / 3D: Use una tarjeta TF para seleccionar la capacidad de acuerdo con el tamaño del juego. Se crea una nueva carpeta en el directorio de la tarjeta TF bajo el nombre [MS];...
- Página 17 Puerto HDMI HDMI DCIN HDMI AUDIO VOLUME SET USB2.0 Conexión de vídeo HDMI HDMI...
- Página 18 AC-220V DCIN HDMI AUDIO VOLUME SET USB2.0 ac adapter Control de voz DCIN HDMI AUDIO VOLUME SET USB2.0 Moneda 1P start COIN 1P START PAUSE 2P START 2P start PAUSE COIN...
- Página 19 Función de consola Interfaz principal del juego: después de comenzar, el efecto principal del juego Presiona el botón de configuración para ingresar al menú de configuración en la interfaz principal del juego Modo periférico del asa USB: cuando el tablero de juego está encendido, presione la tecla 【CONFIGURAR para ingresar a la página de configuración, seleccione Joystick 【Modo periférico del asa USB】...
- Página 20 Función de consola (2) Prueba IO: esta opción se usa para probar si la conexión del joystick y del botón es normal (como en la imagen 4) Configuración de los botones del juego: esta opción le permite al jugador modificar la posición de las teclas de acuerdo con el tipo de control o la preferencia personal.
- Página 21 Función de consola Configuración de idioma: esta opción se puede configurar en tres idiomas, chino, inglés y coreano para cambiar como la imagen 7). Operación: Presione la tecla 【A】 para cambiar la configuración Eliminar la lista de juegos: Esta opción puede eliminar la lista de juegos (como se muestra en la figura 8), seleccionar el juego que desea eliminar, hacer clic en el botón "A"...
- Página 22 Especificación de la interfaz Descripción Ventilador del radiador (GND 12V GND) EXT SPKR Interruptor de alimentación Entrada del adaptador de corriente DC12V Salida de video HDMI. Resolución 1920x1080 @ 60Hz Salida de video VGA. Resolución 1920x1080 @ 60Hz Salida de audio estándar de 3.5m Salida de audio, controle el volumen del altavoz Tecla de configuración del juego Interfaz dual USB2.0.
- Página 23 • Este electrodoméstico puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del artefacto de una manera segura y entienden el peligro involucrado.
- Página 25 Manual de usuário: ARCADE RUMBLE ARCADE READY ONE ARCADE VERSUS...
- Página 26 Manual de usuário Introdução Chipset de primeira classe e componente de hardware de marca Design para baixo consumo de energia. Centenas da clássica e nova coleção de jogos de arcade. Resoulution jogo super alta definição e alta qualidade de áudio e vídeo do motor Experiência de controle de jogo de alto nível, bem como desempenho estável...
- Página 27 Descrição detalhada da placa principal. Descrição Item Processador CUP Octa core ARM Cortex-A53 2GHz Placa gráfica CUP Mali-T830MP4 650MHz 400Mtri / s 2.6 Gpi x / s Configuração Memória DDR DDR3 2/4G Armazenamento 16G/32G..128G EMMC HDMI 1920 x 1080 1080P Saída de vídeo 1920 x 1080 1080P 1 x HDMI...
- Página 28 Descrição funcional Este produto pode ajudar os jogadores a expandir de forma independente os jogos 3D / 2D. Etapas da extensão do jogo 2D / 3D: Use um cartão TF para selecionar a capacidade de acordo com o tamanho do jogo. Uma nova pasta é criada no diretório do cartão TF sob o nome [MS];...
- Página 29 Porta HDMI HDMI DCIN HDMI AUDIO VOLUME SET USB2.0 Conexão de vídeo HDMI HDMI...
- Página 30 AC-220V DCIN HDMI AUDIO VOLUME SET USB2.0 ac adapter Controle de voz DCIN HDMI AUDIO VOLUME SET USB2.0 Moeda 1P start COIN 1P START PAUSE 2P START 2P start PAUSE COIN...
- Página 31 Função do console Interface principal do jogo: depois de começar, o principal efeito do jogo Pressione o botão de configuração para entrar no menu de configuração na interface principal do jogo Modo periférico de laço USB: quando o tabuleiro estiver ligado, pressione a tecla 【SET para entrar na página de configuração, selecione Joystick 【Modo periférico de laço USB】...
- Página 32 Função do console (2) este IO: esta opção usada para testar se a conexão do joystick e botão normal (como na figura 4) Configuração dos botões do jogo: esta opção permite ao jogador modificar a posição das teclas de acordo com o tipo de controle ou preferência pessoal.
- Página 33 Função do console Configurações de idioma: esta opção pode ser configurada em três idiomas, chinês, inglês e coreano para alterar como a imagem 7). Operação: Pressione a tecla 【A to para alterar a configuração Remova a lista de jogos: Esta opção pode eliminar a lista de jogos (como mostrado na figura 8), selecionar o jogo que você deseja excluir, clicar no botão "A"...
- Página 34 Especificação da interface Descrição Ventilador do radiador (GND 12V GND) EXT SPKR Interruptor de alimentação Entrada do adaptador de energia DC12V Saída de vídeo HDMI. Resolução 1920x1080 @ 60Hz Saída de vídeo VGA. Resolução 1920x1080 @ 60Hz Saída de áudio padrão de 3,5 m Saída de áudio, controle o volume do alto-falante Chave de configuração do jogo Interface USB2.0 dupla.
- Página 35 • Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, se tiverem recebido supervisão ou instruções sobre a utilização do aparelho de forma segura e compreender o perigo envolvido.
- Página 36 También puede ponerse en contacto con nuestro servicio técnico oficial: tel.:(+34) 958 087 169 e-mail reparaciones: info@infiniton.es www.infiniton.es Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.
- Página 37 Resumen de Declaración de conformidad INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.
- Página 38 INFINITON WORLD ELECTRONIC S.L. info@infiniton.es INFINITON WORLD ELECTRONIC S.L. info@infiniton.es...
- Página 39 Para mas información sobre nuestra política de RMA y Reparaciones, visite: www.infiniton.es/rma/politica-rma-infiniton.pdf INFINITON WORLD ELECTRONIC S.L. info@infiniton.es WORLD ELECTRONIC...
