vacon • 44
Vista superior

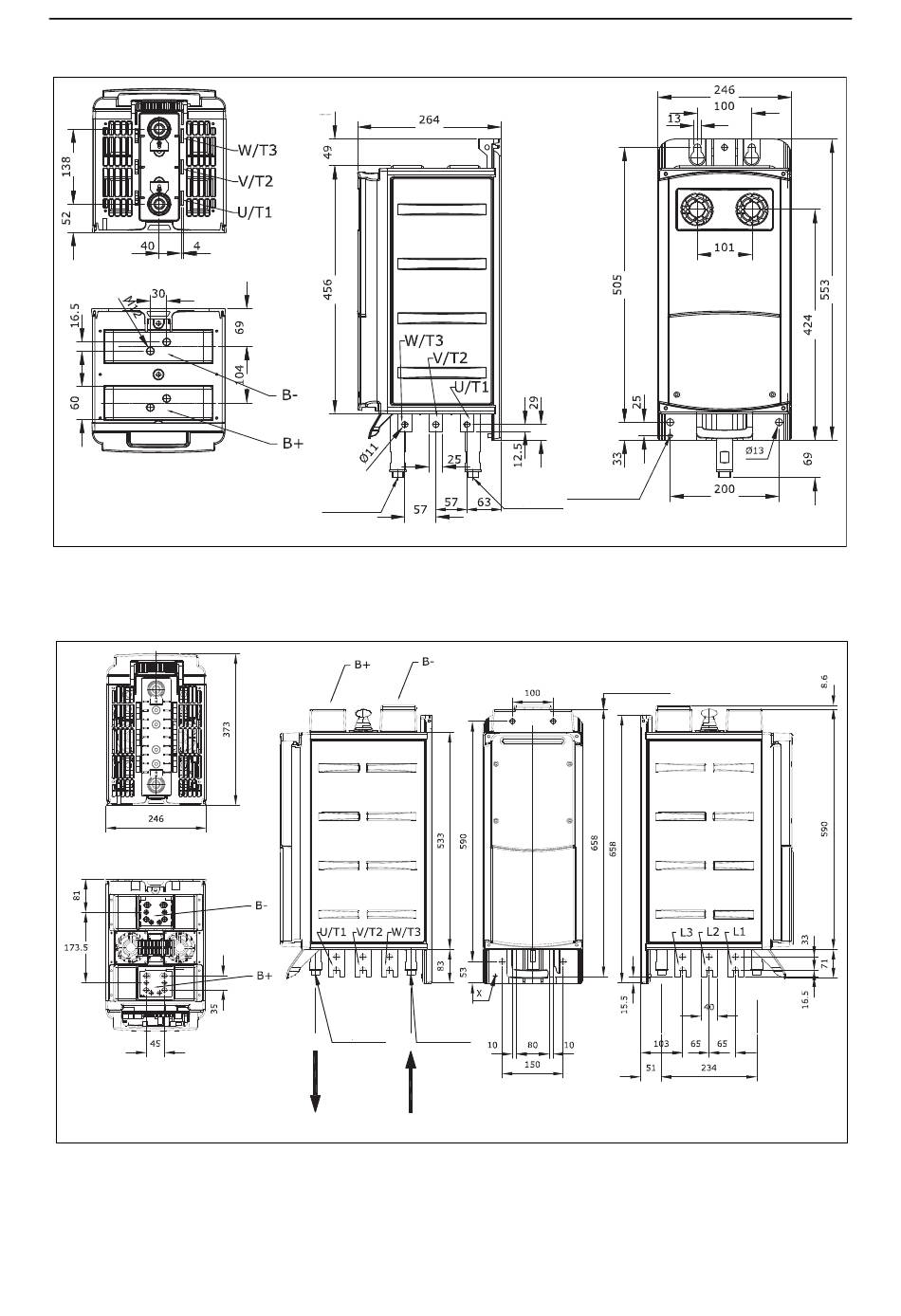

Figura 10. Dimensiones del VACON
Figura 11. Convertidor de frecuencia de refrigeración líquida VACON
Salida de
refrigerante
G 1/2
®
NX de refrigeración líquida NX, inversor CH5
Salida de Entrada de
refrigerante refrigerante
G 1/2 G 1/2
x) Perno de tierra M8x25
Local contacts: https://www.danfoss.com/en/contact-us/contacts-list/
Entrada de Perno de
refrigerante
tierra M8x25
G 1/2
Parte superior de barra
conductora c.c.
Instalación
11318_es
11319_es
®
, CH61
