Cómo sincronizar con un aparato externo
Mediante la sincronización del intersincronizador (Genlock), se puede sincronizar la señal de vídeo de esta
videocámara con la de un aparato externo. De manera análoga, usando una señal externa de código de tiempo,
se puede sincronizar el código de tiempo de esta videocámara con la señal externa. Usando la señal externa de
código de tiempo de varias cámaras, se puede realizar una grabación con varias cámaras. Para conseguir el mismo
resultado, también puede darle salida a la señal del código de tiempo de esta videocámara. Si se realiza la salida del
código de tiempo a través del terminal 3G/HD-SDI a un aparato de edición, el editor podrá crear vídeo con el mismo
código de tiempo.
Conexión de un aparato externo
Cuando sincronice la videocámara con una señal externa*, utilice el terminal GENLOCK/SYNC OUT. Cuando
sincronice una señal de código de tiempo, utilice el terminal TIME CODE. Ajuste previamente cada terminal en
entrada o salida.
Conecte el aparato externo a la videocámara como se muestra en el diagrama siguiente.
* Como señal de vídeo de referencia (señal de entrada) para la sincronización de Intersincronización (Genlock), se puede usar bien
una ráfaga de negro analógica o una señal de tres niveles analógica.

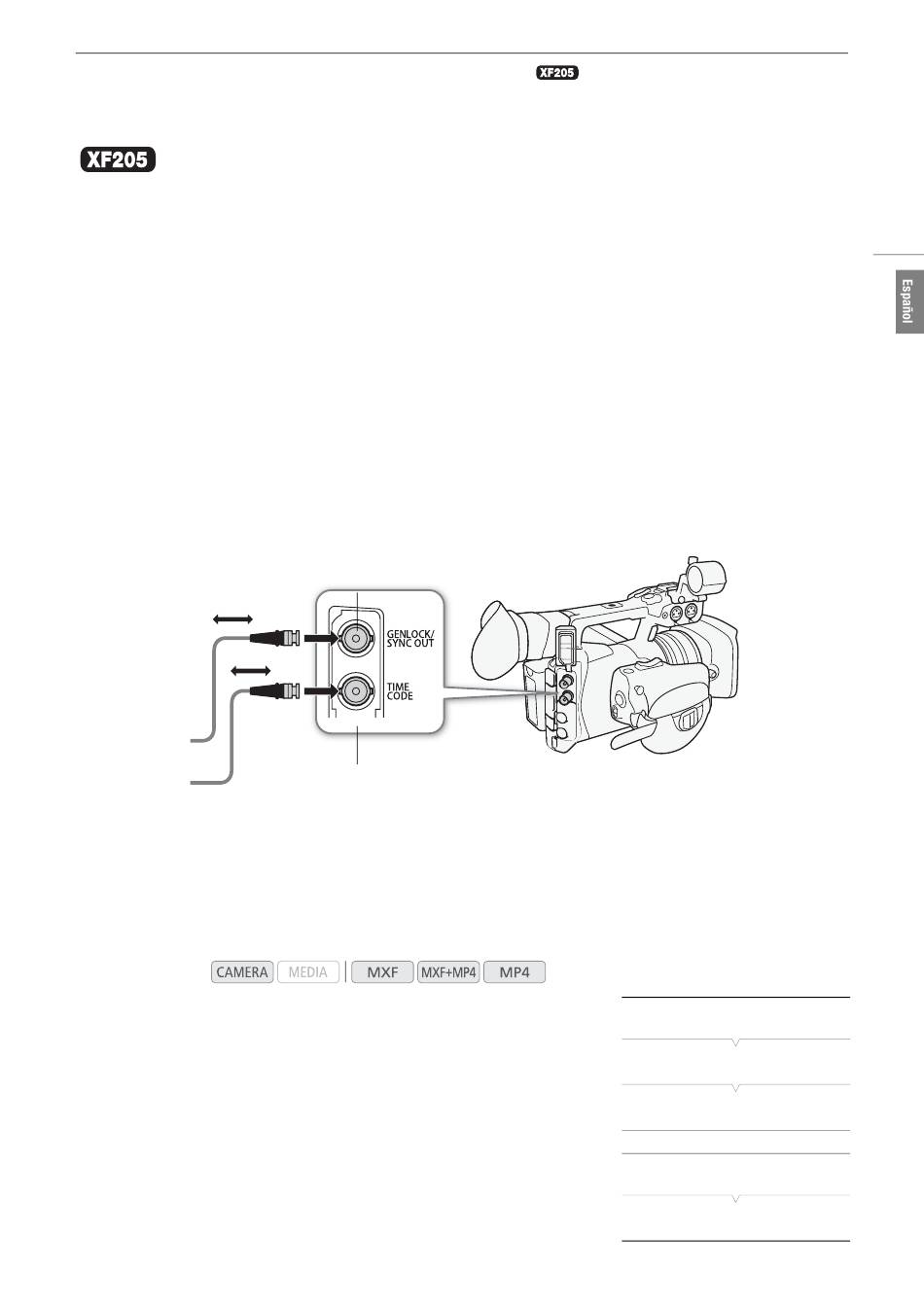

Diagrama de conexión
Entrada de la señal de vídeo de referencia (sincronización Genlock)
Cuando se recibe una señal de sincronización de referencia (ráfaga de negro o señal de tres niveles analógicas)
a través del terminal GENLOCK/SYNC OUT, las fases V y H del código de tiempo de la videocámara se sincronizarán
automáticamente con ésta. La diferencia de fase entre la señal de intersincronización externa y la videocámara está
ajustada inicialmente en 0. La fase H se puede ajustar dentro de unos límites aproximados de ±0,4 H.
Modos de trabajo:
1 Abra el submenú [GENLOCK/SYNC OUT].
• [¢ Configuración de vídeo] > [GENLOCK/SYNC OUT]
2 Seleccione [Genlock] y, a continuación, pulse SET.
3 Abra el submenú [Ajuste de Genlock].
[w Otras funciones] > [Ajuste de Genlock]
4 Ajuste la fase H en el nivel que desee (de -1023 a 1023),
seleccione [Set] y, a continuación, pulse SET.
• Mueva la palanca de control (tipo "joystick") arriba y abajo para
seleccionar el valor para cada campo y, a continuación, pulse SET
para pasar al siguiente campo.
Terminal GENLOCK/SYNC OUT
Terminal TIME CODE
Cómo sincronizar con un aparato externo
[¢ Configuración de vídeo]
[ GENLOCK/SYNC OUT]
[Genlock]
[w Otras funciones]
[Ajuste de Genlock]
93
