Conexión A Las Salidas De Relés De Contacto Seco - Intelbras Cic 06L Manual Del Usuario

La capacidad máxima de la salida de sirena es de 1,1 A.
Advertencia:
» Si la suma del consumo de todas las sirenas del lazo es mayor que 1,1 A, la central puede accionar la pro-
tección
puede actuar, cortando
» En el caso que un lazo de detección esté configurado para monitoreo por resistor de fin de línea, obligatoria-
mente la salida de sirenas también debe tener un resistor de 4,7 kohms al final de su lazo, para el monitoreo de
la conexión de las sirenas. Si ningún lazo de detección está configurado para el uso del resistor de fin de línea,
el resistor de la salida de sirena no tiene función y no tiene que ser instalado.
Conexión a las salidas de relés de contacto seco
Las salidas de los relés de contacto seco permiten señalizar para otros sistemas la ocurrencia de fallas y/o alarmas.
Las conexiones a los relés de contacto seco son hechas en los bornes FL y AL. Siendo la salida FL activada en el caso
que la central esté operando en situación de falla, y la salida AL que es activada junto con la sirena en el caso de alarma
de la central (cuando la salida de sirena sea temporizada, la salida AL también tendrá el mismo tiempo de retardo).

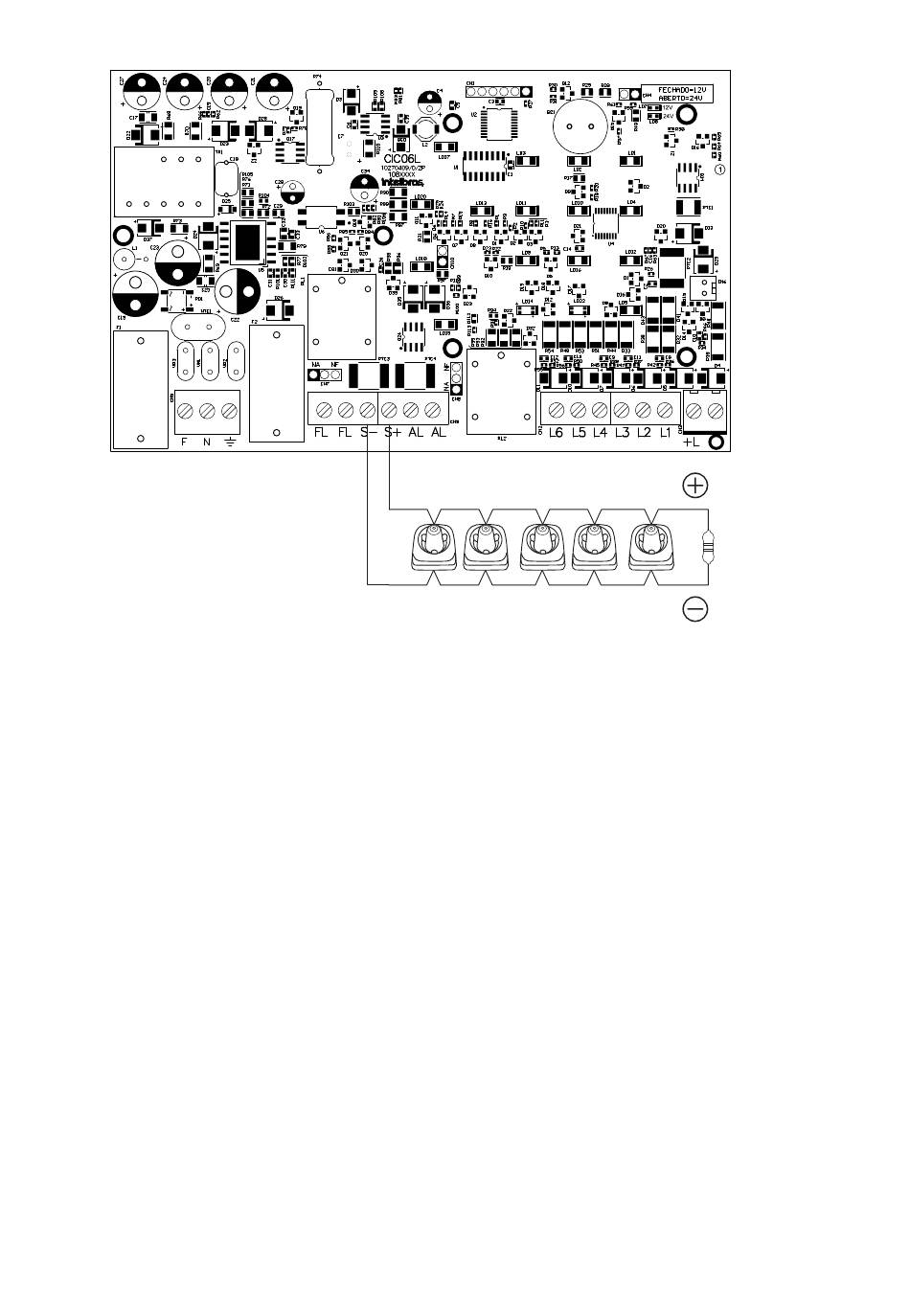

Consumo máximo de las sirenas: 1.1 A
de la fuente, pasando a indicar Falla fuente, así como la protección de la salida de sirena
la alimentación de las sirenas.
Resistor de
Resistor de
fin de línea nal de linha
