Circuitos primarios con

intercambiador de placas

Para completar las interfaces de instalación, Unical
propone una nueva gama de 6 circuitos
primarios con intercambiador de placas.
Ventajas:
separación física de los 2 circuitos: no hay
mezcla del agua del circuito primario (caldera)
con lá del circuito secundario (instalación de
calefacción)
presiones diferentes entre circuito primario y
secundario (por ejemplo: vaso de expansión
cerrado en caldera y vaso abierto en la
instalación)
montaje caldera sobre instalaciones viejas con
posibles riesgos de suciedades o pérdidas de agua
con consiguiente restablecimento de la présion
instalación exterior con primario protegido por
box antihielo y secundario con agua no tratada
variación de los parámetros de intercambio
en caso de modifi caciones a la instalación,
añadiendo o sacando placas del intercambiador.
Circuitos primarios inter-
cambiador de placas
combinaciones con MODULEX EXT
100 ÷ 200
250 ÷ 350
440 ÷ 550
660
770
900

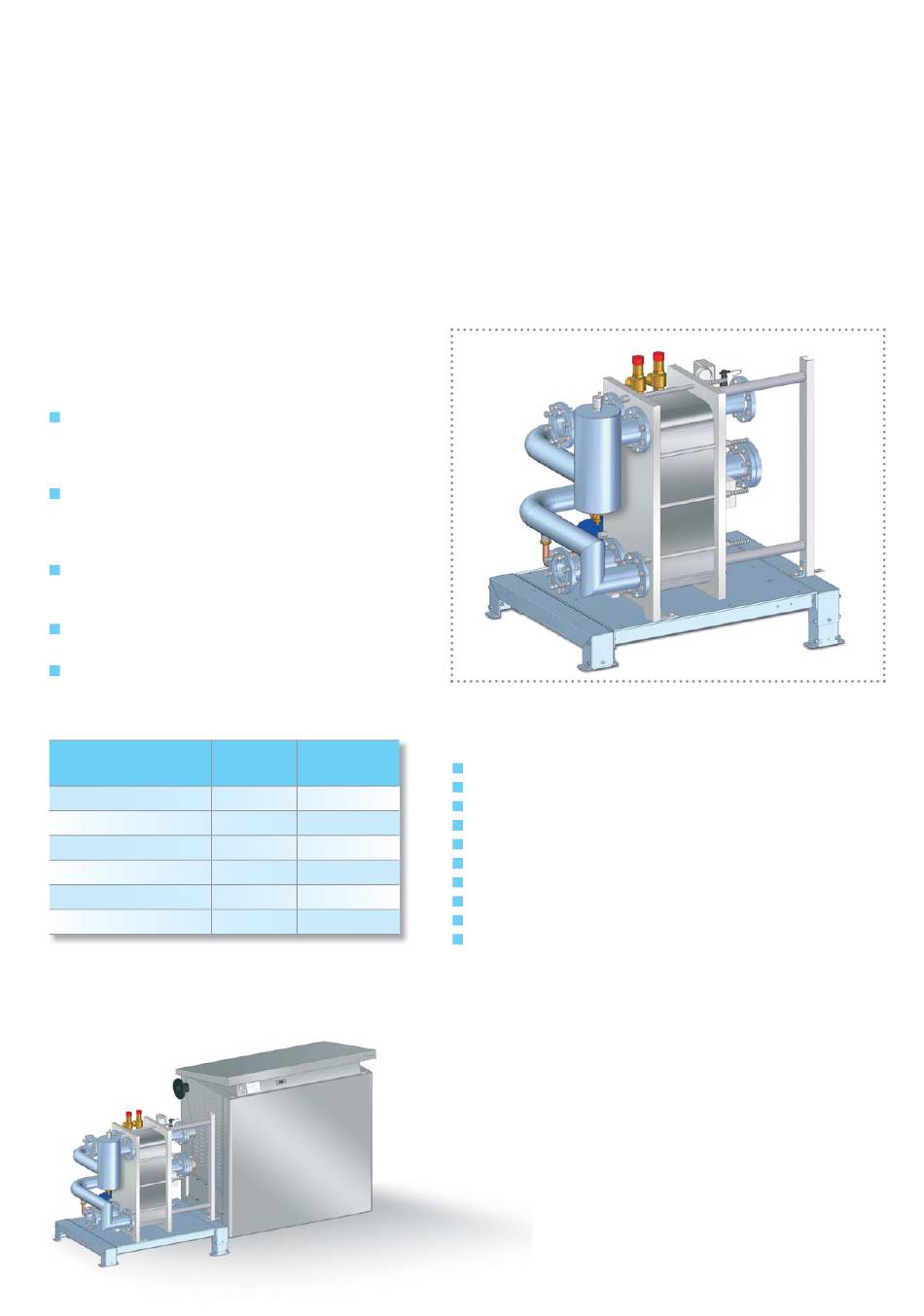

Ejemplo Circuito Primario con intercambiador a
placas regulable en altura (mod. 440÷900).
Potencia máxima
gestida Código
(kW)
200 00361949
350 00361951
550 00362167
660 00362168
770 00362169
900 00362172
El CIRCUITO PRIMARIO con INTERCAMBIADOR DE PLACAS
Está formado por:
INTERCAMBIADOR DE PLACAS en acero Inox específi co
KIT DE SEGURIDADES OPCIONALES
BOMBA WILO STRATOS "CLASE A" MODULANTE
VASO EXPANSIÓN 24 litros en el circuito de caldera
VÁLVULA AUTOMÁTICA SALIDA AIRE
CONEXIONES IDA/RETORNO
GRIFO DE VACIADO 3/4"
BRIDAS/ADAPTADORES y CONEXIONES VARIAS
ELEMENTOS DE APOYO Y SOPORTE regulables
MINUTERÍAS y JUNTAS
KIT DE SEGURIDADES OPCIONALES:
Está constituido por:
- Grifo de seguridad de 3 vías 1/2"
- Tubo amortiguador para manometro de seguridad
- Vaina R1/2" para termometro patrón
- Conexión de R1"
- Presostato de mínima de desploqueo manual 0,5 - 1,7 bar
- Presostato de seguridad R 1" regulable de 1 a 5 bar
- Termostato de inmersión 100°C
- Vaina R1/2" L=100 mm para termometro patrón
- Conexión M/F R1/2"
- Fluxostato de paleta para intervención en caso de
interrupción de la circulación del agua
- Filtro de "y"
- Tubos adaptadores.
