DE MOTOR VRIJZETTEN EN DE POORT HANDMATIG BEWEGEN
De motor moet worden gestopt om de poort vrij te zetten en handmatig te bewegen.
U kunt de poort vrijzetten met de vrijgavesleutel die bij de motor wordt meegeleverd.
Bewaar de sleutel op een gemakkelijk toegankelijke plek.
HANDMATIG VRIJZETMECHANISME MET
DRAAIKNOP - SL1524SB

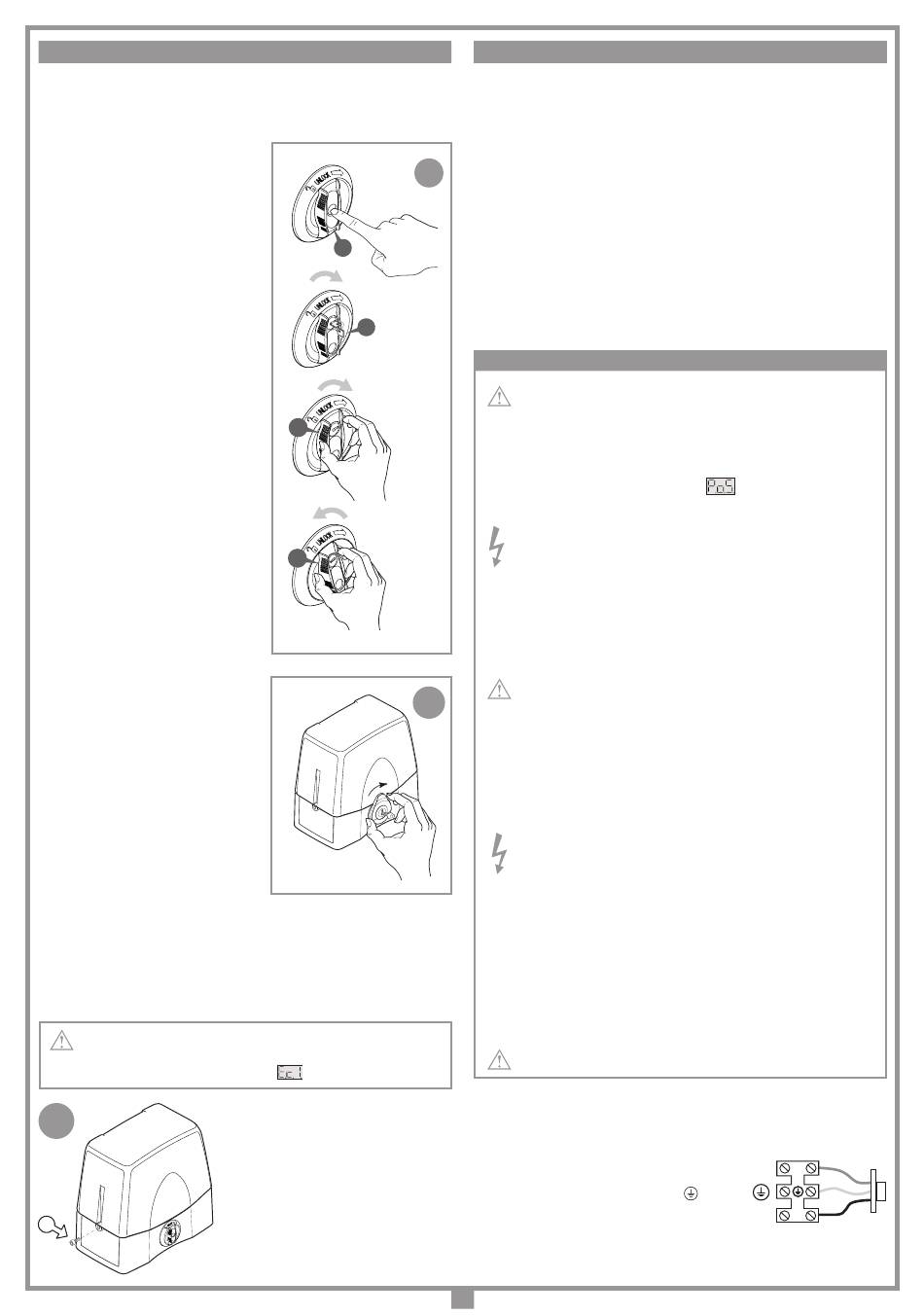

De motor vrijzetten (ig. 8a)
1. Schuif de slotbescherming "A" op de
vrijzetknop omlaag, breng de sleutel "B"
aan en draai hem 180 graden rechtsom. De
knop is nu vrij en kan verdraaid worden.
2. Draai de knop "C" rechtsom tot aan de
bewegingsbegrenzing. De tandwielmotor
is nu vrij gezet en de poort kan met de
hand worden bewogen.
Let op! Forceer de knop niet voorbij de
bewegingsbegrenzing.
De motor weer vastzetten (ig. 8a)
1. Draai de knop "D" linksom tot hij helemaal
blokkeert.
Let op! Forceer de knop niet voorbij de
bewegingsbegrenzing.
2. Draai de sleutel linksom en breng de slot-
bescherming weer aan. De tandwielmotor
is nu vastgezet en de poort kan weer
normaal worden gebruikt. Berg de sleutel
veilig op zodra het systeem weer normaal
werkt.
HANDMATIG VRIJZETTEN VIA TWEE
STANDEN - SL1524
De motor vrijzetten (ig. 8b)
1. Verdraai de slotbeschermingsplaat op de
vrijzetknop, breng de sleutel aan en draai
hem een halve slag linksom. De knop is nu
vrij en kan worden vrij gezet.
2. Draai de knop 90° rechtsom.
Let op! Forceer de knop niet voorbij de
bewegingsbegrenzing. De tandwielen
worden nu vrij gezet en de poort kan met
de hand worden bewogen.
De motor weer vastzetten (ig. 8b)
1. Draai de hendel linksom en zet hem ach-
teruit in de geblokkeerde stand.
2. Schakel de tandwielen weer in:
- elektrisch door een open- of sluitcom-
mando te geven;
- door de poort een beetje te bewegen
3. Draai de sleutel rechtsom en vergrendel de hendel weer.
Berg de sleutel weer veilig op nadat het systeem hersteld is.
Let op!
Gebruik het handmatig vrijzetmechanisme nooit terwijl de poort in
werking is. Als u de poort vrijzet en vervolgens een bewegingscommando
geeft, verschijnt het volgende symbool
9
A
A
180°
B
5 - 6 draai
C
5 - 6 draai
D
op het display.
Toegang tot de printplaat
Let op! Controleer voordat u de kap opent
of de spanningstoevoer bij de netaansluiting
is verbroken.
Draai de twee schroeven "A" aan beide uit-
einden van de kap los, zoals getoond in ig.
9, om de motor bereikbaar te maken.
ELEKTRONISCHE PROGRAMMEEREENHEID
Elektronische programmeereenheid voor een gelijkspanningsmotor met ingebouwde
radio-ontvangerkaart, waarmee 300 gebruikerscodes in het geheugen kunnen
worden opgeslagen (zie "afstandsbediening" pag. 51). De decoder van het type
"rolling code" maakt gebruikt van 433.92 MHz zenders. Het motortoerental wordt
elektronisch geregeld: het begint laag en neemt toe in snelheid; de snelheid wordt
verlaagd als de bewegingsbegrenzing bijna bereikt is, zodat de poort op gecontro-
8
a
leerde wijze stopt.
Het programmeren wordt met één knop gedaan. Hiermee kunt u het systeem, de
stroomsensor en de totale poortbewegingsafstand instellen. De logica voert met
een encoder positiecontroles en -besturing uit. Als de persoonsbeveiligingsensor
inschakelt tijdens de sluit- of openingsfase leidt dit tot een korte (10 cm) omkering
van de bewegingsrichting, waarna de beweging wordt geblokkeerd.
• Zet na het installeren van het apparaat, en alvorens de programmeereenheid
in te schakelen, de poort vrij (handmatig vrijzetmechanisme) en beweeg hem met
de hand, waarbij u controleert of hij soepel beweegt en geen ongebruikelijke weer-
standspunten heeft.
BELANGRIJKE OPMERKINGEN
• Zet na het installeren van het apparaat, en alvorens de programmee-
reenheid in te schakelen, de poort vrij (handmatig vrijzetmechanisme)
en beweeg hem met de hand, waarbij u controleert of hij soepel beweegt
en geen ongebruikelijke weerstandspunten heeft.
• De programmeereenheid kan de motor automatisch activeren. Dit wordt
aangegeven doordat de waarschuwingslampen vooraf 10 seconden
gaan knipperen en het symbool
("Automatisch herstellen" op pag. 49).
• De programmeereenheid is voorzien van een elektrisch ingangbe-
wakingssysteem, dat de motor kan blokkeren in een noodgeval; dit
systeem is echter niet actief tijdens de volgende fases:
- tijdens de eerste 5 seconden van een openingsfase die gestart is
vanuit volledig gesloten.
- gedurende de eerste 2 seconden van alle andere bewegingsfases.
- als de batterij niet voldoende geladen is.
Probeer daarom niet de deur tijdens deze fases fysiek te blokkeren, anders
riskeert u dat de zekering voor het motorcircuit "F1" wordt opgeblazen.
• Om de status van de zekering "F2" te controleren, moet u de voeding
8
b
naar de programmeereenheid loskoppelen; sluit hem weer aan nadat
u de zekering weer hebt aangebracht.
• Ondanks de aanwezigheid van het elektrisch ingangbewakingssysteem
moeten volgens de geldende lokale normen en regelgeving vereiste
fotocellen of andere beveiligingen gewoon worden geïnstalleerd.
• De tandwielmotor is in de fabriek gemonteerd en wordt kant-en-klaar
geleverd voor montage aan de linkerkant van de poort. Lees het
hoofdstuk "Aanwijzingen voor de locatie van de motor".
• Voor de juiste werking van de programmeereenheid moeten de aan-
gebrachte batterijen in een goede staat zijn: de programmeereenheid
raakt de ingestelde poortpositie kwijt als de stroom uitvalt en de
batterijen leeg zijn. Er klinkt dan een alarmsignaal en de poort wordt
automatisch hersteld. Controleer elke zes maanden of de batterijen
goed werken (zie pag. 52 "Batterijcontrole").
• Alvorens het apparaat aan te sluiten, moet u controleren of de span-
ning en de frequentie die op het typeplaatje worden aangegeven met
de feitelijke netspanning en -frequentie overeenkomen.
• Een alpolige uitschakelaar met tenminste 3 mm tussen de contacten
moet worden geïnstalleerd tussen de motor en de netvoeding.
• Gebruik geen kabels met aluminium geleiders; soldeer de uiteinden
van kabels die in de aansluitklemmen moeten worden aangebracht
niet; gebruik kabels met de classiicatie T min 85 °C die bestendig zijn
tegen atmosferische middelen.
NETVOEDINGSAANSLUITING 230 Vac
• Sluit de draden van de besturing en van het veiligheidsapparaat aan.
• Voer de netvoeding door de kabelklem rechtsonder op de hoofdprintplaat en naar
de afzonderlijke 3-weg aansluitplaat:
- sluit de nulleider aan op klem
aarde
-
sluit de aan op klem
contactdraad
-
sluit de
47
: op het display verschijnt
N
N
L
aan op klem
L
