Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for
identification or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Specifications and information contained in this guide are furnished for informational
use only and subject to change without notice, and should not be constructed as a
commitment by ASRock. ASRock assumes no responsibility for any errors or
omissions that may appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any
kind, either expressed or implied, including but not limited to the implied warranties or
conditions of merchantability or fitness for a particular purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the guide or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
ASRock Website: http://www.asrock.com
Copyright©2004 ASRock INC. All rights reserved.

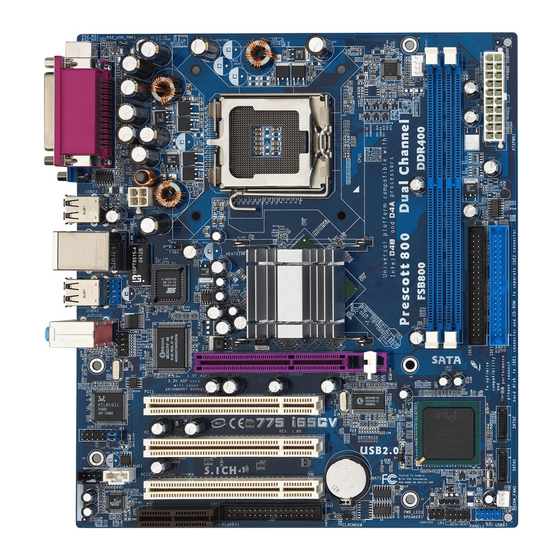

ASRock 775i65GV Motherboard
Published July 2004
1 1 1 1 1
Tabla de contenido
loading

Resumen de contenidos para ASROCK 775i65GV

  • Página 69: Introducción

    1. Introducción 1. Introducción Gracias por su compra de ASRock 775i65GV placa madre, una placa de confianza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
  • Página 70 3 ranuras con PCI especificación 2.2 (vea ATENCIÓN 5) Ranura AMR: 1 ranura, soporta tarjeta ASRock MR (Opcional) Ranura AGI: 1 ranura AGI [ASRock Graphics Interface](vea ATENCIÓN 6) USB 2.0: 8 puertos USB 2.0: incluye 6 puertos USB 2.0 predeterminados en la parte trasera, más un terminal que admite 2 puertos USB 2.0...
  • Página 71 PCI en la ranura “PCI3” si ya se ha instalado una tarjeta AMR en la ranura AMR. La ranura AGI [ASRock Graphics Interface] es un diseño especial que sólo admite tarjetas VGA AGP compatibles. Si desea obtener más información sobre las tarjetas VGA AGP compatibles, consulte la...
  • Página 72: Instalación

    CPU se encuentra limpia y no hay ninguna aguja torcida en el socket. No introduzca la CPU en el socket por la fuerza si se produce la situación anterior. Si lo hace, puede producir daños graves en la CPU. ASRock 775i65GV Motherboard...
  • Página 73 Step 2-3. Coloque con cuidado la CPU en el socket con un movimiento totalmente vertical. Step 2-4. Compruebe que la CPU se encuentra en el socket y la orientación coincide con la indicada por las muescas. ASRock 775i65GV Motherboard...
  • Página 74: Instalación Del Ventilador Y El Disipador De La Cpu

    A continuación se ofrece un ejemplo para ilustrar la instalación del disipador para la CPU de 775 agujas. (Aplique el material termal de interfaz) Paso 1. Aplique el material termal de interfaz en el centro del IHS de la superficie del socket. ASRock 775i65GV Motherboard...
  • Página 75 CPU en la placa madre. Paso 6. Fije el cable que sobre con un lazo para asegurarse de que el cable no interfiere en el funcionamiento del ventilador y tampoco entra en contacto con otros componentes. ASRock 775i65GV Motherboard...
  • Página 76: Instalación De Memoria

    2.3 Instalación de Memoria 2.3 Instalación de Memoria La placa base 775i65GV proporciona dos ranuras DIMM DDR (Double Data Rate, es decir, Tasa doble de datos) de 184 contactos y es compatible con la Tecnología de memoria de canal dual. Para la configuración de canal dual, siempre es necesario instalar dos módulos de memoria idénticos (la misma marca, velocidad,...
  • Página 77: Ranuras De Expansión (Ranuras Pci, Amr, Y Agi)

    “PCI3”, no podrá instalar ninguna tarjeta PCI en la ranura “PCI3” si ya se ha instalado una tarjeta AMR en la ranura AMR. Ranura AMR: Ranura AMR se utilizar para insertar una tarjeta ASRock MR (opcional) y funcionalidad de módem v.92.
  • Página 78: Setup De Jumpers

    2.5 “Easy Dual Monitor” 2.5 “Easy Dual Monitor” Gracias a que ASRock ha patentado la tecnología AGI8X, esta placa base soporta actualización Easy Dual Monitor. Con la tarjeta gráfica VGA en placa interna y la tarjeta VGA AGP externa, puede disfrutar fácilmente de los beneficios de la función Dual Monitor.
  • Página 79 CMOS, retire la cubierta de jumper. Sin embargo, no deberá restablecer la CMOS justo después de actualizar la BIOS. Si necesita restablecer la CMOS después de actualizar la BIOS, deberá iniciar el sistema primero y, a continuación, apagarlo antes de realizar la acción de restablecimiento de CMOS. ASRock 775i65GV Motherboard...
  • Página 80: Cabezales Y Conectores En Placas

    La SATA1 interfaz SATA actual permite una velocidad de transferencia de 1.5 Gb/s. Cable de datos de Ambos extremos del cable serie ATA (SATA) pueden conectarse al disco duro SATA o la conexión de la placa base. ASRock 775i65GV Motherboard...
  • Página 81 (vea p.2, N. 27) usar los puertos USB del panel frontal conectando el cable USB del panel frontal a este cabezal (USB4_5), los puertos USB 4 y 5 en el ASRock I/O Plus no funcionarán. Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo infrarrojos de...
  • Página 82 Conecte la fuente de alimentación ATX a su cabezal. (20-pin ATXPWR1) (vea p.2, N. 7) Cabezal del puerto COM Este cabezal del puerto COM se utiliza para admitir un (9-pin COM1) módulo de puerto COM. (vea p.2, N. 23) ASRock 775i65GV Motherboard...
  • Página 83 Operate Mode” en la BIOS está correcta según la condición de su sistema. Para obtener detalles sobre la configuración, consulte las instrucciones que aparecen en la página 27 del “Manual del usuario” en el CD de soporte. ASRock 775i65GV Motherboard...
  • Página 84: Bios Información

    CPU que Intel ha desarrollado. Ya que es fácil dañar sus pequeñas agujas si no se manejan de la manera adecuada, ASRock proporciona una guía de instalación clara y concisa mediante esta “Demo de instalación de la CPU LGA 775”.
