WANPTEK WPS Serie Instrucciones De Uso
Fuentes de alimentacion de cc programables
Resumen de contenidos para WANPTEK WPS Serie

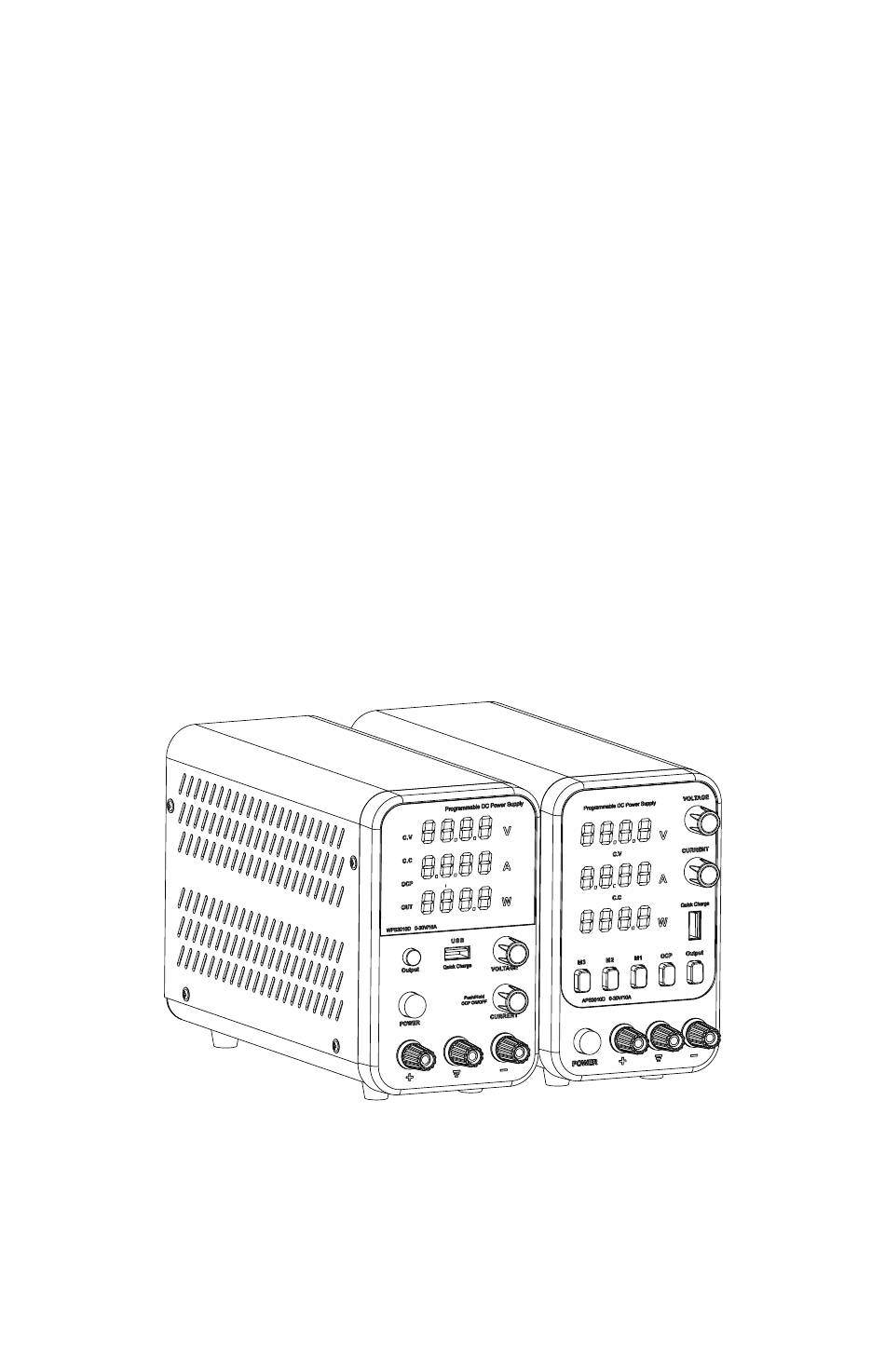

- Página 1 Fuentes de alimentación de CC Fuentes de alimentación de CC programables de la serie WPS/APS Instrucciones de uso...
-
Página 2: Tabla De Contenido
Índice de contenidos Resumen de seguridad Resumen del producto Parámetros del producto Lista de modelos Descripción del panel Descripción de la función Requisitos de uso Características del producto Explicación de la operación Configuración del sistema Software "Uplink Mantenimiento de productos Garantía del producto Preguntas frecuentes... -
Página 3: Resumen De Seguridad
Resumen de seguridad Bienvenido al regulador de tensión continua ajustable y programable，Antes de utilizarlo, lea atentamente estas instrucciones, especialmente los aspectos de seguridad, para evitar daños personales o a la fuente de alimentación y a otros equipos electrónicos conectados a la misma. Este manual contiene importantes instrucciones de seguridad que deben seguirse para el uso operativo y el entorno de almacenamiento de la gama de reguladores de tensión continua programables WPS/APS. -
Página 4: Resumen Del Producto
Resumen del producto La serie WPS/APS es un regulador de tensión continua de conmutación programable con pantalla digital que muestra simultáneamente la tensión, la corriente y la potencia.Esta fuente de alimentación se utiliza ampliamente para el envejecimiento de productos, las pruebas de I+D, las escuelas y el uso de la línea de producción. Su tensión y corriente de salida están preajustadas por el mando del codificador y son continuamente ajustables entre 0 y el valor nominal. -
Página 5: Lista De Modelos
Lista de modelos Modelos de la serie WPS Corriente de salida Potencia de salida Tipo de producto Tensión de salida WPS305D 0-30V 0-5A 150W WPS3010D 0-30V 0-10A 300W WPS605D 0-60V 0-5A 300W WPS1203D 0-120V 0-3A 360W WPS1602D 0-160V 0-2A 320W Tamaño del producto Tamaño del producto: L220mm X W90mm X H145mm Tamaño del envase... -
Página 6: Descripción Del Aspecto Del Modelo Wps
Descripción del aspecto del modelo WPS Panel frontal Interruptor de encendido Codificadores regulados por tensión Codificadores para la regulación de la corriente Interruptores de salida Indicación de la tensión Indicación de la tensión Pantalla de potencia Indicador de estado de presión constante Indicador de estado de corriente constante... -
Página 7: Descripción Del Modelo Aps
Descripción del modelo APS Panel frontal Interruptor de encendido Codificadores regulados por tensión Codificadores para la regulación de la corriente Interruptor de salida Indicación de la tensión Pantalla actual Pantalla de potencia Indicador de estado de presión constante Indicador de estado de corriente constante Terminal de salida positiva + Terminal de salida negativa -... -
Página 8: Descripción De La Función Del Panel
Descripción de la función del panel 1、Interruptor de encendido Se utiliza para encender o apagar esta fuente de alimentación. 2、Codificador de regulación de tensión 【VOLTAGE】： Para ajustar el valor de la tensión establecida. Gire en el sentido de las agujas del reloj para aumentar el valor; gire en el sentido contrario para disminuirlo. -
Página 9: Ventiladores De Refrigeración
Para guardar los fusibles y facilitar su sustitución. 19、USB Interfaz del ordenador superior： El software puede descargarse desde el sitio web oficial. Descarga de la dirección：wanptek.com 20、AC Conmutador de tensión de entrada： La unidad admite el funcionamiento con doble voltaje AC115V o AC230V, que debe seleccionarse y conmutarse mediante este interruptor. -
Página 10: Requisitos De Uso
Requisitos de uso 1、Utilice un cable de alimentación que cumpla con los requisitos de potencia de este producto. 2、La fuente de alimentación debe estar conectada a tierra de forma fiable antes de su uso，Dirige a tierra las débiles corrientes de fuga causadas por el circuito interno antiinterferencias electromagnéticas de la fuente de alimentación，Si no lo hace, se producirá... -
Página 11: Cómo Funciona
Cómo funciona 1、Poner en marcha la fuente de alimentación Pulse el botón 【POWER】 para encender el equipo y la pantalla mostrará los valores de tensión y corriente establecidos en el último apagado. 2、Ajuste de la tensión La tensión se puede ajustar girando el interruptor de código "VOLTAGE", tanto si la fuente de alimentación está... -
Página 12: Conexión De Dispositivos De Carga
Conexión de dispositivos de carga 1、Afloje el pomo del bloque de terminales girando en sentido contrario a las agujas del reloj 2、Enchufe los terminales de los cables de salida en el tornillo del terminal según los terminales positivo y negativo 3、Apriete el pomo del bloque de terminales girando en el sentido de las agujas del reloj 4、Conecte firmemente el otro extremo del cable a los terminales positivo y negativo del dispositivo de carga... -
Página 13: Configuración Del Sistema
Configuración del sistema Mantenga pulsado el botón de salida durante 5 segundos para entrar en la función de configuración del sistema.Se pueden realizar ajustes por defecto en la máquina según las necesidades de uso. Los elementos de configuración por defecto del sistema incluyen. ... -
Página 14: Método De Sustitución De Fusibles
Sustitución de fusibles Si se funde un fusible, la máquina dejará de funcionar. Es importante identificar y corregir la causa del fusible fundido antes de sustituirlo por otro del mismo tamaño. Método de sustitución de fusibles Tras sustituir el fusible por otro del mismo tipo y tamaño, vuelva a instalar el portafusibles. -
Página 15: Garantía Del Producto
Garantía del producto 1、Este producto está cubierto por un servicio de reparación gratuito durante un año a partir de la fecha de compra. Excepto en los siguientes casos： a、Averías derivadas de un uso anormal, como un funcionamiento incorrecto y una reparación, modificación o ajuste inadecuados del aparato.
