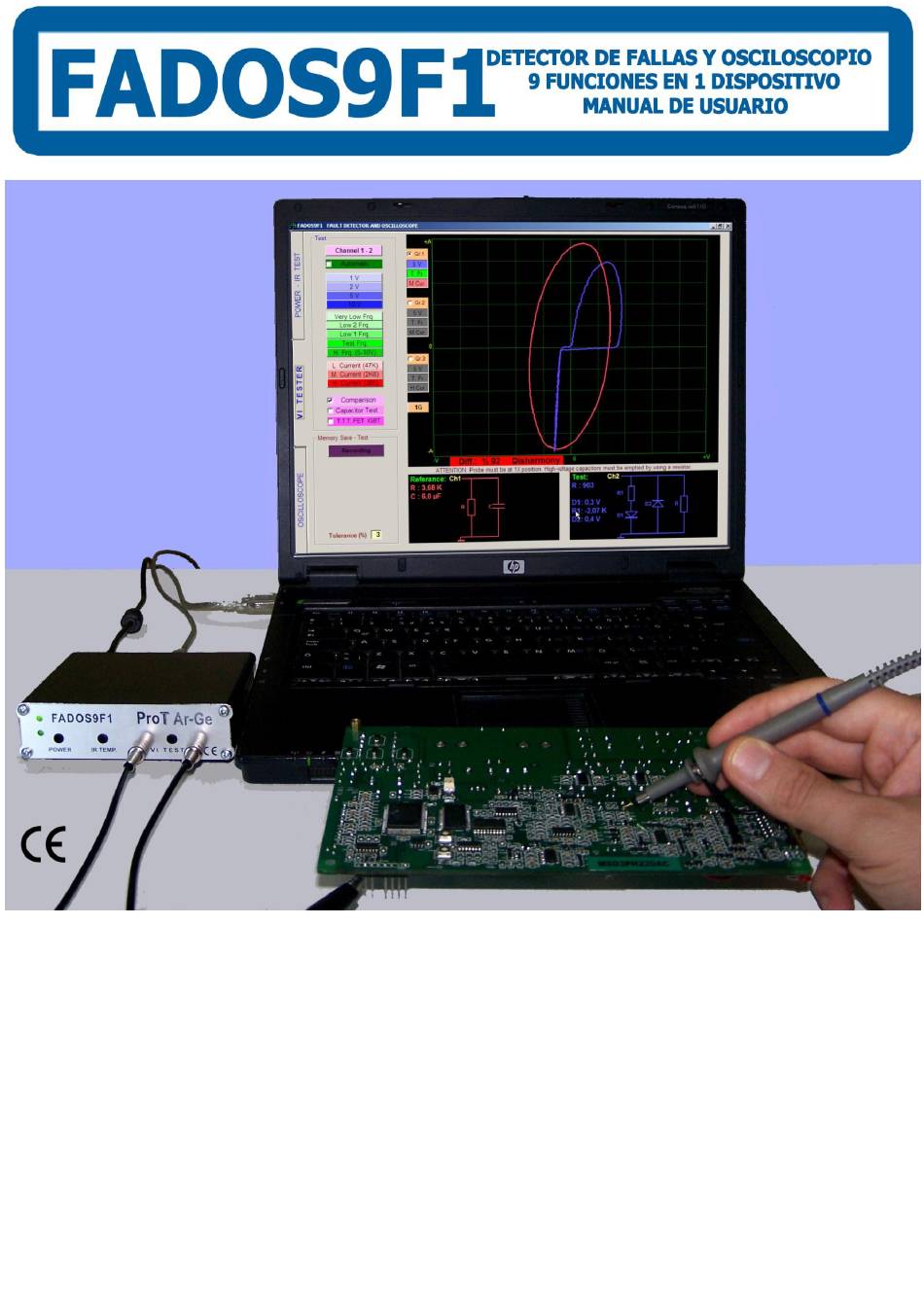

Prot Ar-Ge FADOS9F1 Manual De Usuario

Detector de fallas y osciloscopio
Ocultar thumbs
Tabla de contenido

Enlaces rápidos

Descargar este manual
1
Tabla de contenido
loading

Resumen de contenidos para Prot Ar-Ge FADOS9F1

  • Página 2: Descripción Del Producto - Fados7F1 Detector De Fallas Y Osciloscopio

    FADOS9F1 Detector de Fallas y Osciloscopio por Prot Ar-Ge Endüstriyel Proje Tasarım Teknolojik Ar-Ge Ltd. Şti. ha sido especialmente desarrollado para determinar fallas en todo tipo de placas de circuito electrónico. FADOS9F1 es un dispositivo basado en computadora para la Prueba de Voltaje VI - Análisis de Corriente.

  • Página 3: Áreas De Uso

    Al probar las placas electrónicas usando FADOS9F1 no aplique energía a las placas electrónicas y descargue los condensadores de alta tensión en las placas. El dispositivo FADOS9F1 no causa ningún daño a las placas electrónicas. NOTA: Imágenes en el manual de instrucciones pertenecen al Programa en Inglés.

  • Página 4: Características Únicas

    ±50V. No se recomienda a utilizar para la medición de circuito de alto voltaje. 4- FADOS9F1 prueba las placas electrónicas sin dar energía. Para esto antes de probar, usted necesita para descargar los condensadores de alta tensión en las placas electrónicas.

  • Página 5: Rendimiento Y Tolerancia De Medición En Fados9F1

    Pero en este caso las otras partes de la computadora no se dañen. RENDIMIENTO Y TOLERANCIA DE MEDICIÓN EN FADOS9F1 1- FADOS9F1 ha sido diseñado como un dispositivo multifuncional de prueba Corriente- Voltaje (VI) y osciloscopio. Aunque su función principal es funcionar como un dispositivo de prueba VI, como una característica adicional durante uso esta función, el software de...

  • Página 6: Producto Y Su Contenido

     1 CD de Software y Guía del Usuario (PDF)  1 IR Punta (Sonda) de Temperatura  2 Punta de Osciloscopio  1 Punta de Com (Cocodrilo)  1 Cable USB  1 Cable DC  1 Adaptador de Corriente  1 FADOS9F1 Bolso Figura 1: FADOS9F1 Set...

  • Página 7: Fados9F1 Especificaciones Técnicas

    Sonda anillada amarilla es siempre el Canal 1 y sonda nillada azul es siempre el Canal 2. Sonda Crocodile es siempre Com. Dimensiones : 122mm L x 113mm W x 29mm H Peso : 1100 gramos con todos los accesorios. Tabla 1 : FADOS9F1 Especificaciones técnicas...

  • Página 8: Tabla De Contenido

    OMPONENTES LECTRÓNİCOS Ú ....................... 4 ARACTERÍSTICAS NICAS SEGURIDAD ...........................4 RENDIMIENTO Y TOLERANCIA DE MEDICIÓN EN FADOS9F1 ..........5 PRODUCTO Y SU CONTENIDO ....................6 FADOS9F1 ESPECIFICACIONES TÉCNICAS ................7 FADOS9F1 DETECTOR DE FALLAS Y OSCILOSCOPIO ............9 – I ................11 NSTALACIÓN NSTALACIÓN DEL ONTROLADOR .......................

  • Página 9: Fados9F1 Detector De Fallas Y Osciloscopio

    FADOS9F1 DETECTOR DE FALLAS Y OSCILOSCOPIO Figura 2: FADOS9F1 FADOS9F1 9 Funciones: 1. Detección de Fallas Doble Canal (Gráfico VI) Comparación de la tarjeta electrónica en pleno funcionamiento y defectuosa sin dar energía 2. Fuente de Alimentación DC Programable*** Dando energía a la placa electrónica, genera grafico DC Voltaje/Corriente de las placas electrónicas.
  • Página 10 Figura 3: Pantalla de Prueba Potencia - IR Figura 4: Pantalla de Detector de Fallas - Prueba VI...

  • Página 11: Instalación

    Figura 5: Osciloscopio - Pantalla de Salida Analógica INSTALACIÓN 1. Conecte FADOS9F1 al ordenador a través del puerto USB. Instale los controladores de 2. Haga clic en FADOS9F1 SETUP.exe e instale el programa. 3. Ejecute FADOS9F1.exe INSTALACIÓN DEL CONTROLADOR 1. Connecte FADOS9F1 al PC. Puede instalar el controlador directamente en Windows XP cuando vea la notificación de"Nuevo Hardware Encontrado'' a continuación, inserte el CD...

  • Página 12: Conectar Puntas De Prueba

     En el Panel de Control, haga clic en el icono Sistema y clic en el icono Hardware  En Hardware, haga clic en el Administrador de Dispositivos. 3. Encuentra el texto “Prot Ar-Ge FADOS9F1 Detector de Fallas” en Controladora de Bus Serie Universal (USB) haga clic derecho y seleccione ''Actualizar Controlador''.

  • Página 13: Información General De Uso

    INFORMACIÓN GENERAL DE USO 1. Cuando se ejecuta software, Potencia - IR Temperatura se visualiza en la pantalla de prueba y si hace clic en el botón de Prueba - Detección de Fallas puede acceder a la Pantalla de Detección de Fallas o Osciloscopio - Pantalla de Salida Analógica. Recomendamos a los usuarios prueben la alimentación de la placa, utilizando la función de Potencia - IR Prueba de Temperatura ,cuando prueban la placa electrónica.
  • Página 14 embargo, una pantalla en forma de resistencia más probable es que la unidad integrada es defectuosa. 5. Prueba de capacidad determina especialmente la calidad de los condensadores electrolíticos. Si esta curva es horizontal, eso significa que el condensador es de buena calidad.

  • Página 15: Prueba De Potencia (Alimentación) Y Temperatura Ir

    PRUEBA DE POTENCIA (ALIMENTACIÓN) Y TEMPERATURA IR Al ejecutar el programa; aparece la Pantalla de Prueba de Potencia (Alimentación) y Temperatura IR. Fuente de Alimentación DC Programable se muestra en la pantalla. Todos los botones de control a utilizar en la Prueba de Potencia (Alimentación) y Temperatura IR fueron colocados en el lado izquierdo del panel.
  • Página 16 Power On (Con Energia): FADOS9F1 da ''salida'' con los cables de alimentación DC. Si la placa electrónica consume más corriente que la corriente preestablecida, el programa limita la corriente y no permite que consuma más corriente. Power Off (sin energia): Rompe la tensión.

  • Página 17: Prueba De Potencia (Alimentación) - Gráfica De Corriente Voltaje Dc

    Prueba de Potencia (Alimentación) - Gráfica de Corriente Voltaje DC 1. Al principio Tensión y Corriente Máxima con que la placa funciona se ajusta. 2. Cables de Alimentación se conectan a la alimentación de la placa. Cable rojo (+), cable negro (-).

  • Página 18: Comparación De Gráfica De Potencia

    Comparación De Gráfica De Potencia (Alimentación) DC VI Con Gráficas DC VI De Las Placas Electrónicas Defectuosas Abrir Los Datos Guardados : Haga clic en el botón 'Guardar' y seleccionando "Power Data (Datos de Energía)" el archivo guardado se abre haciendo clic en el botón Open (Abrir). Figura 8: Gráfica de Corriente Voltaje DC Guardada ...
  • Página 19 Figura 9: Comparación de Gráficas de DC Voltaje/Corriente 2 gráficas aparecen en la pantalla. Si la placa en funcionamiento consumen más energía de lo normal, esto significa que uno o más componentes en la placa se calientan. Para detectar los componentes calentados se utiliza sensor IR.

  • Página 20: Prueba De Temperatura Ir

    PRUEBA DE TEMPERATURA IR Registro de las Temperaturas de Componentes Conecte los cables de DC a la alimentación de las placas electrónicas. Pulsando el botón de "Power On (con energía)" active la placa. "Timer (Temporizador)" cuenta atrás de 90 segundos a 0.

  • Página 21: Control De Temperatura De Las

    Figura 10: Comparación de Temperatura Microvolt (Micro Voltaje): FADOS9F1 también se puede utilizar para la medición de micro voltios. Seleccione la opción de Micro-Volt y abra la pantalla Micro-voltaje. Inserte una de las sondas de osciloscopio a la toma de IR y mida microvoltios.

  • Página 22: Prueba Vi - Características De La Pantalla De Detección De Fallas

    PRUEBA VI - CARACTERÍSTICAS DE LA PANTALLA DE DETECCIÓN DE FALLAS Mientras hace prueba con gráfica V/I, no active la placa electrónica. Conecte el chasis de la sonda y sonda de cocodrilo al chasis de la placa electrónica. Aplique señal con la sonda al punto que toca con el dispositivo.
  • Página 23 Channel (Canal): Se utiliza para la selección de canales. Con el botón del canal se puede visualizar sólo 1er canal, sólo 2do canal o ambos al mismo tiempo. Automatic (Automatico): Cuando se selecciona esta opción, de acuerdo con las características del punto tocado, los valores más adecuados de niveles de voltaje, frecuencia y corriente se determinan automáticamente.

  • Página 24: Gráficas Vi De Componentes Pasivos R, L, C

    GRÁFICAS VI DE COMPONENTES PASIVOS R, L, C (RESISTOR, INDUCTOR, CONDENSADOR) Gráfica VI Resistor Resistores crean valores en diferentes ángulos en dirección central y de acuerdo con sus valores. Cuando el valor de resistencia aumenta, el ángulo que la curva de tensión/corriente hace al eje horizontal se reduce.

  • Página 25: Gráfica Vi Condensador

    Gráfica VI Condensador Componentes capaces de almacenar energía descargan corriente y tensión en el intervalo de desplazamiento de fase. Esta situación genera forma circular o elíptica en la pantalla. En la figura 15-16 se puede ver el gráfico voltaje/corriente (VI) para condensadores, diagrama de circuito equivalente y valores de ellos en la pantalla.

  • Página 26: Condensador Control De Calidad Y Fallas - Prueba De Capacidad Ymedición Rc

    CONDENSADOR CONTROL DE CALIDAD Y FALLAS - PRUEBA DE CAPACIDAD Y MEDICIÓN RC Mientras realiza control de calidad y fallas para condensadores, el extremo activo de la sonda se conecta al extremo del ánodo (+) del condensador y el extremo del chasis se conecta al extremo del cátodo (-), a continuación, en el menú...

  • Página 27: Semiconductores

    SEMICONDUCTORES Gráfica VI de Diodo, Diodo Zener Conforme con las tendencias diodo empieza a mostrar resistencia baja y el voltaje se cae a aproximadamente 0.4V - 0.6V. Esto genera una señal en forma de línea vertical cerca del eje Y. Un diodo zener, en la tensión inferior a la tensión de Zener muestra la misma señal con un diodo ordinario.

  • Página 28: Transistor - Triac - Tiristor - Fet - Gráfica Vi Igbt

    Figura 21: Gráfica VI Diodo (Canal1), Gráfica VI Diodo Zener (Canal2), Diagrama de Circuito Equivalente Transistor - Triac - Tiristor - FET - Gráfica VI IGBT Transistor se compone de conexión (combinación) de dos semi-conductor. Están en orden secuencial. (Uno de ellos está entre la base y el colector y el otro está entre la base y el emisor).
  • Página 29 Figura 22: Gráfica VI Transistor Figura 23: Gráfica VI Transistor FETS se componen de un canal que contiene material semiconductor y una puerta (gate) hecha de un material semiconductor que tiene exactamente las especificaciones opuestas. La puerta da forma al diodo con su conexión en ambos extremos de canal (source and drain) y esto puede ser probado con diodos.
  • Página 30 tipo P FET. Triac, Tiristor y IGBTs son probados de la misma manera. Figura 24: Gráfica VI FET Figura 24: Gráfica VI FET MOSFET son transistores de efecto de campo. Pruebas de Gate - drain y gate - source normalmente genera una señal de circuito abierto. Sin embargo, algunos MOSFETs tienen un diodo de protección entre la puerta y la fuente.

  • Página 31: Prueba De Circuitos Integrados (Ics - Circuitos Integrados Smd)

    PRUEBA DE CIRCUITOS INTEGRADOS (ICs – CIRCUITOS INTEGRADOS SMD) Todos los circuitos integrados se pueden probar de sus pines por las sondas. Cuando los circuitos integrados se ponen a prueba, señales de visualización de ellos parecen como diodo Zener, diodo doble inverso y diodo. Puede haber condensadores o resistores conectados a ellos. Si hay un diodo inverso doble en el (circuito) integrado se puede decir que ese pin del (circuito) integrado funciona bien.

  • Página 32: Registro En La Memoria Del Circuito Electrónico Y Comparación De La Memoria

    REGISTRO EN LA MEMORIA DEL CIRCUITO ELECTRÓNICO Y COMPARACIÓN DE LA MEMORIA Una de las características de FADOS9F1 Detector de Fallas y Osciloscopio es que puede guardar los puntos de los circuitos electrónicos en la computadora. La capacidad para guardar del dispositivo depende de la capacidad del disco duro de la computadora.

  • Página 33: Registro En La Memoria De Los Puntos De Prueba Con Fotos

    Añadir Nueva Carpeta: Con un nuevo nombre dado al circuito se abre una carpeta en el disco duro del ordenador. Abrir Imagen: Carga la imagen del circuito Nueva Entrada: Escribe el nombre de los datos que se guardan, si queda en blanco el software añade automáticamente números al archivo como "N001, N002"...

  • Página 34: Prueba Comparativa De Los Materiales En Circuitos Electrónicos

    Cuando un material en el circuito se prueba, debido al paralelismo de estos materiales con otros en el circuito, se genera una señal mixta. FADOS9F1 hace prueba y compara los materiales creando esquema equivalente y señal de los materiales en placas electrónicas.
  • Página 35 Figura 28: Prueba Comparativa En este sistema se hacen comparaciones muy sensibles y dentro de la tolerancia determinada, son consideradas compatibles. Sin embargo, en diferencias muy pequeñas,determinar si hay piezas defectuosas o no, depende de la experiencia del usuario. Figura 28: Prueba Comparativa Una diferencia importante a considerar en la figura 29 es la diferencia de los valores de resistencia en el circuito de prueba.
  • Página 36 Figura 28: Prueba Comparativa Y generalmente existe diodo doble inverso en circuitos integrados. Puede haber condensadores y resistencias conectadas a ellos. En los pines de circuitos integrados si existe un diodo doble inverso podemos decir que ese pin del circuito integrado puede ser en funcionamiento. Especialmente cuando se compara si existe un cumplimiento total, ese punto debe ser en pleno funcionamiento.
  • Página 37 Figura 31: Prueba Comparativa - Falla de Circuito Integrado Cuando un pin de circuito integrado está corrupto, se corrompen también diodos inversos. Y esto puede causar resistencia, circuito abierto o cortocircuito. Figura 31: Prueba Comparativa - Falla de Circuito Integrado...
  • Página 38 Figura 33: Prueba Comparativa - Falla de Resistor Una diferencia significativa a considerar en la figura 33 que hay una falta de resistor en el circuito de referencia. La ruta a esta resistor está rota o hay una soldadura fría en la pata del resistor.

  • Página 39: 3G - Visualización De Gráficos En 3 Configuraciones Diferentes

    3G - VISUALIZACIÓN DE GRÁFICOS EN 3 CONFIGURACIONES DIFERENTES En la pantalla de detección de fallas haciendo clic en el botón de 1G, y seleccionando diferentes niveles de voltaje frecuencia y corriente puede visualizar 2G y 3G (gráficos) al mismo tiempo. Figura 35: Visualización Gráfica 3G Figura 36: Visualización Gráfica 3G En la figura 36, con 3G, el nivel de Tensión se ajusta en 12 V, nivel de Frecuencia se ajusta a la...

  • Página 40: Osciloscopio - Funciones Del Programa

    OSCILOSCOPIO - FUNCIONES DEL PROGRAMA Figura 37: Pantalla del osciloscopio Osciloscopio Activo/Pasivo: Botón de Osciloscopio activa el osciloscopio o pausa la imagen actual y al hacer clic en el botón Guardar, guarda dicha imagen en la memoria. Channel (Canal): Canal 1, Canal 2, o ambos se eligen respectivamente. Automatic (Manual/Automático): Al seleccionar la opción manual, el software de captura señal los valores especificados del límite inferior de (mV) y límite superior (mV).

  • Página 41: Cuestiones Deberá Considerarse - Recomendaciones

    5. Debido a que cada producto tiene diferentes ajustes de calibración, por favor no pierda su CD de FADOS9F1. Puede encontrar el archivo de calibración en CD o en la carpeta que instaló sofware. NOTA: Imágenes en el manual de instrucciones pertenecen al Programa en Inglés.

  • Página 42: Cobertura De Garantia Y Condiciones

    Quedan excluidos de garantía las placa electronicas que vengan dañadas por causas usuarias como agua, golpes, caídas etc. 5. Según el uso, cables de sonda pueden ser dañados, fallas de sonda no están cubiertos. 6. Si el dispositivo no funciona, por favor envíelo a Prot Ar-Ge.
