MONTAGE HANDLEIDING - ASSEMBLY INSTRUCTIONS - MONTAGEANLEITUNG
Yukon
Mississippi
Model: Yukon
Model: Mississippi
BELANGRIJK: Controleer de inhoudvan het pakket voordat u start met de
opbouw. Woodvision is niet verantwoordelijk voor extra ontstane kosten
veroorzaakt door een onvolledige controle voor aanvang van opbouw.
© Woodvision - v15.1

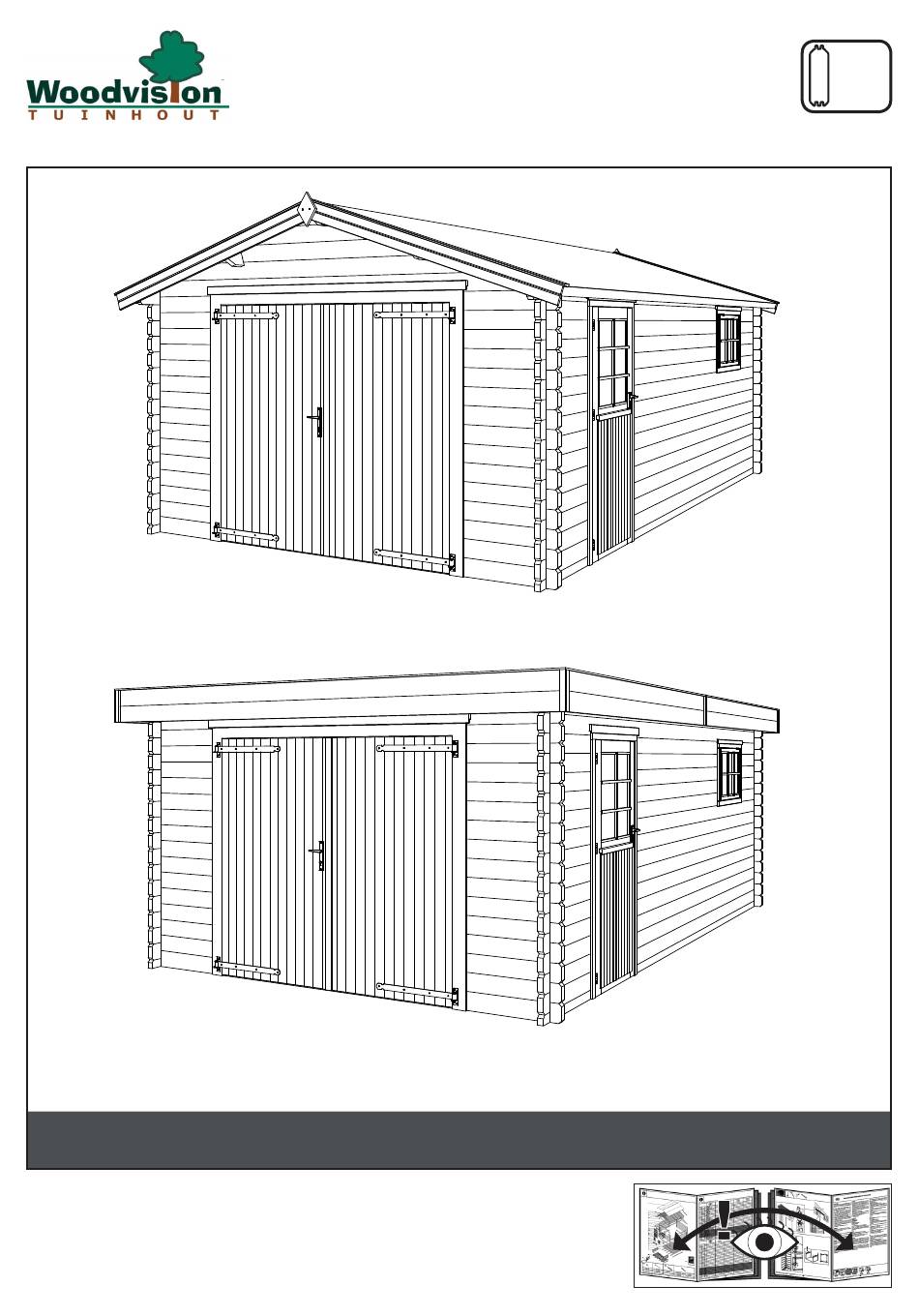

YUKON - MISSISSIPPI
Afm. 380x540x270 cm (bxdxh)
Afm. 380x540x230 cm (bxdxh)
- www.woodvision.nl -
40
mm
Art. nr. 292109
Art. nr. 292123
Art. Nr. 588011
