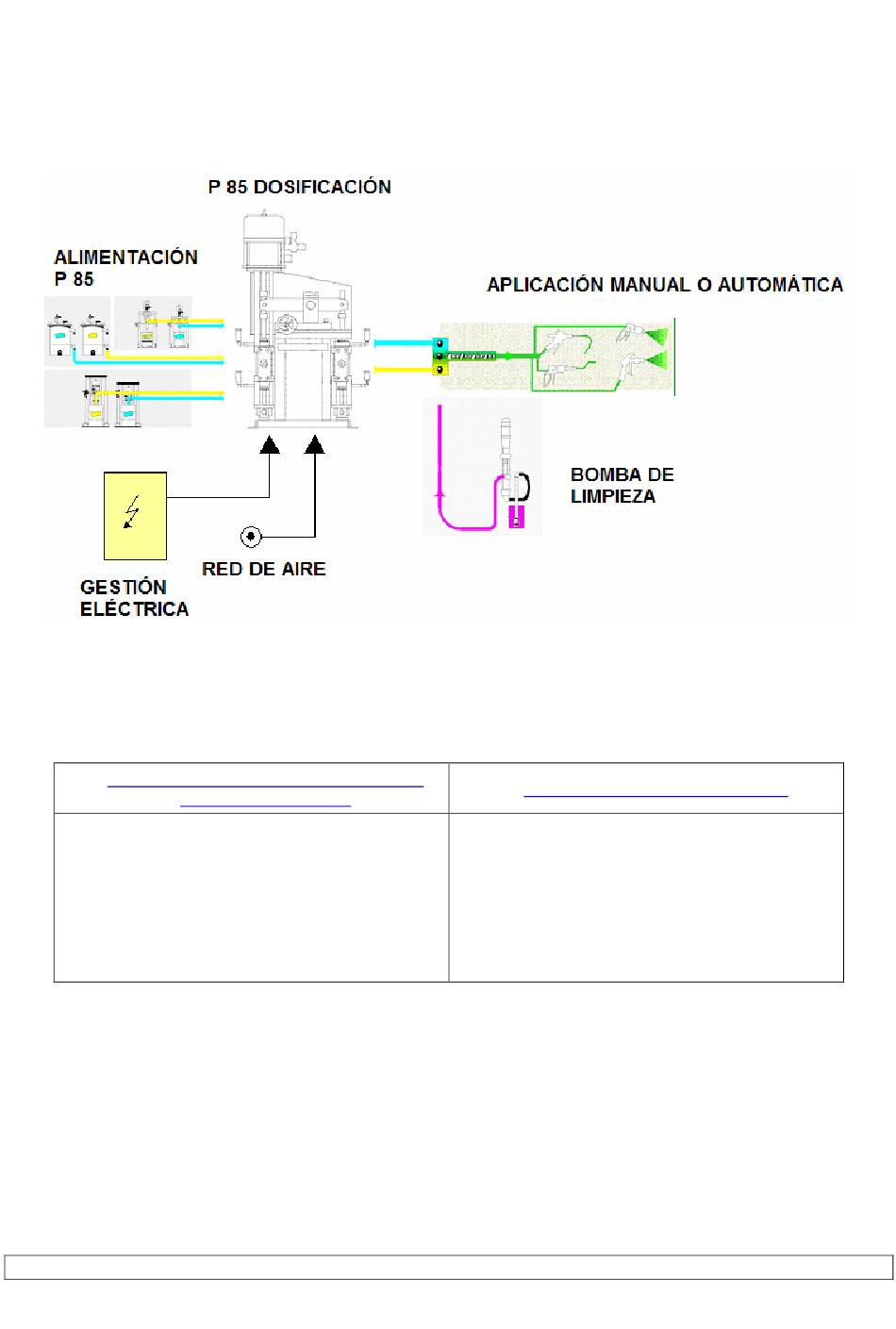

08. CONEXIONES DE LOS SUBCONJUNTOS

Alimentación en aire : montar un filtro de aire adecuado para la alimentación del grupo de dosificación P 85
(consultar accesorios).
09. CARACTERÍSTICAS
Los cuadros siguientes reunen todas las posibilidades de asociaciones entre las cinco bombas disponibles y
el o los dos motores.
Las bombas cuatro válvulas pueden tener
diferentes cilindradas :
- 446 cm3 (#106561 00 01)
- 338 cm3 (# 106417 00 01)
- 215 cm3 (#. 105399 00 01)
- 113 cm3 (#105397 00 01)
- 75 cm3 (#105395 00 01)
En los cuadros siguientes, las bombas se clasifican según la relación de mezcla creciente.
Los cuadros indican :
- las relaciones de mezcla extremas posibles por asociación,
- el recorrido de la bomba B para 120 mm de recorrido a la bomba A,
- la posición del índice de la regleta (0 a 200 mm); el índice en 0 corresponde a la leva 1/1; el índice en 200
corresponde a la leva 5/1,
- las presiones de salida máxi posible (para 5 bars efectiva / 6 bars motor),
- el caudal total de las dos bombas para 10 golpes / mn,
- las presiones posibles con dos motores.
KREMLIN REXSON
Los motores con recorrido 120 mm :
- Motor tipo 9000 (#105291)
- Motor tipo 7000 (# 105271)
- Motor tipo 6000 (#105261)
Unos motores hidráulicos son disponibles (igual
a un motor tipo 9000) con inversión mecánica o
(# 105408 +# HYD105 o # HYD107)
Página 9
eléctrica
