1. INTRODUCCIÓN
Este manual describe las características de
funcionamiento del equipo transmisor/receptor
TX485, que forma parte de los elementos del
sistema de control de Accesos, Presencia y
Producción de LipSoft Electronics.

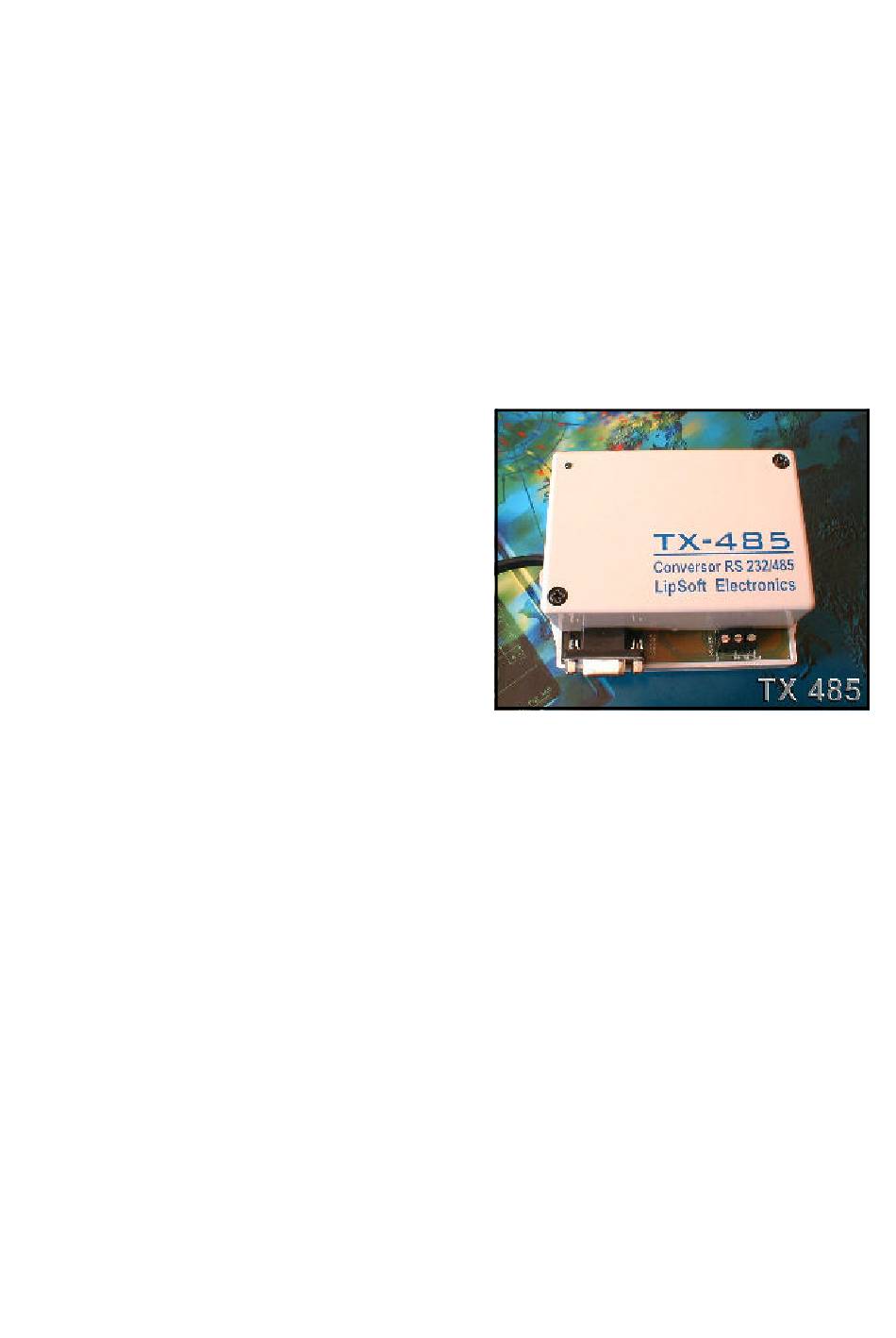

El transmisor TX485 es un equipo electrónico
diseñado para ajustar los protocolos físicos entre
el puerto serie RS232 C del ordenador y el puerto
RS485 del terminal TCP-3.
El equipo se ha integrado dentro de una caja de
plástico con clavija de conexión lista para conectar
a la alimentación de RED de 220V AC.
Características.
* Convertidor RS232C / RS485 half duplex.
* Control automático de dirección del flujo de datos.
* Máxima velocidad de trabajo 19200 baudios.
* Protección fusible interna.
* Conexión directa a 220 V AC 50 Hz.
* Led indicador de presencia de alimentación.
2. FUNCIONAMIENTO
La utilización de la norma de comunicación serie
RS485 permite superar varias de las limitaciones
propias de estándar RS232. Mediante RS485 es
posible conectar múltiples dispositivos en paralelo
al mismo conductor (funcionamiento en forma de
bus). Además, gracias a la utilización de señales
balanceadas
(transmisión
distancias de conexión pueden ser mayores (hasta
1,5Km) sin necesidad de repetidores.
electronics
Manual del Transmisor TX485
diferencial)
Control de Accesos,
Presencia y Producción
Un aspecto a tener en cuenta en este tipo de
enlaces es la terminación de la línea. Para evitar
reflexiones en la línea es preciso que ésta
presente una impedancia homogénea en toda su
longitud. Para conseguir esta homogeneidad se
hace necesario insertar resistencias apropiadas en
sus extremos, generalmente de unos 120 ohmios.
El equipo TX485 es en esencia un cambiador de
norma, por un lado recibe y transmite datos hacia
el PC según las especificaciones de la norma
RS232C. Estos mismo datos son transferidos
desde/hacia
establecidos para el estándar RS485. El enlace
RS485 empleado es half duplex, es decir, no se
puede transmitir y recibir simultáneamente. El
transmisor TX485 utiliza un mecanismo interno
para seleccionar automáticamente la dirección de
los datos, no precisando de ninguna línea de
control en el puerto para seleccionar la dirección.
Para que los TCPs compartan de manera correcta
la línea común de transmisión hacia el TX485, se
las
arbitra un mecanismo de control consistente en
asignar un número distinto a cada
los
TCPs
según
los
niveles
TCP-3.
