5.9.1

Conectar reguladores opcionales

ATENCIÓN: Aislar el suministro de electricidad princi-
pal antes de iniciar con cualquier tipo de trabajo y tener
en cuenta todas las medidas de precaución.
Véase el manual del regulador / temporizador para el ajuste y manejo de
la unidad.
Retirar la placa ciega
El cuadro de maniobra debe estar suelto y abatirse ligeramente hacia
adelante para obtener acceso al panel de cubierta superior, véase
cap. 7.3 para obtener acceso al cuadro de maniobra.
1. Soltar los tornillos de fijación que aseguran la tapa de recubrimiento
superior.
2. Retirar la tapa de recubrimiento para poder retirar la placa ciega.
3. Soltar los tres tornillos fijadores lo suficiente para permitir que la
cubierta de acceso del instalador pueda bajarse por 10 mm.
4. Bajar la cubierta de acceso del instalador para poder retirar la placa
ciega.
5. Usar la pestaña (1) para levantar y para empujar el borde inferior de
la placa ciega y soltar los clips de las ranuras del cuadro de maniobra.
6. Empujar la placa ciega hacia adelante para retirarla.
1.
5.
1.
4.
3.

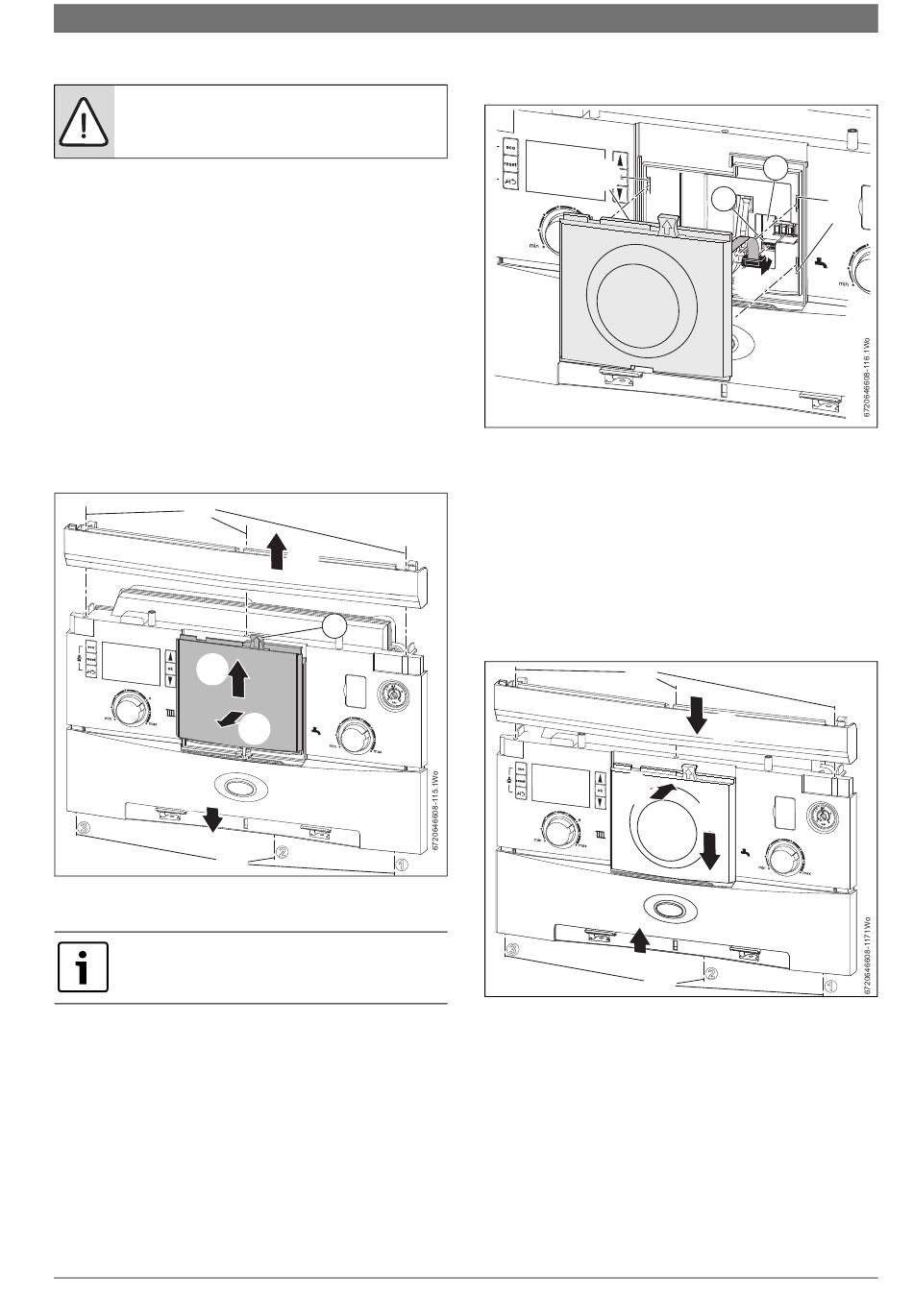

Fig. 54 Retirar la placa ciega

Ajustar el programador/reloj conmutador

Al montar el regulador inteligente EMS, se puede
ignorar el paso 1.
1. Conectar la faja al conector (2) en el cuadro de maniobra.
Cerapur Excellence Compact
2.
1
6.
2. Alinear los clips en la parte posterior del programador/reloj conmuta-
dor con las ranuras en el cuadro de maniobra.
2.
Fig. 55 Conectar el programador/reloj conmutador
3. Pulsar el programador/reloj conmutador para activarlo con las ranu-
ras en el cuadro de maniobra.
4. Pulsar el programador/reloj conmutador hacia abajo para asegurarlo
con los clips.
5. Desplazar la cubierta de acceso del instalador en la posición
correcta.
6. Asegurarlo con tres tornillos de fijación.
7. Ubicar nuevamente el panel de cubierta superior.
8. Asegurarla en su posición con los tornillos fijadores.
▶ Asegurar el cuadro de maniobra.
8.
3.
5.
6.
Fig. 56 Ajustar el programador/reloj conmutador
5.9.2

Nuevas instalaciones

En caso de haber instalado un nuevo sistema de calefacción en un nuevo
edificio o si es la primera instalación en una propiedad existente, el sis-
tema de calefacción debe respetar las regulaciones locales.
Una alternativa sería una válvula termostática de radiador individual
electrónicamente controlada.
Instalación | 37
3
2
2.
1
1.
7.
4.
