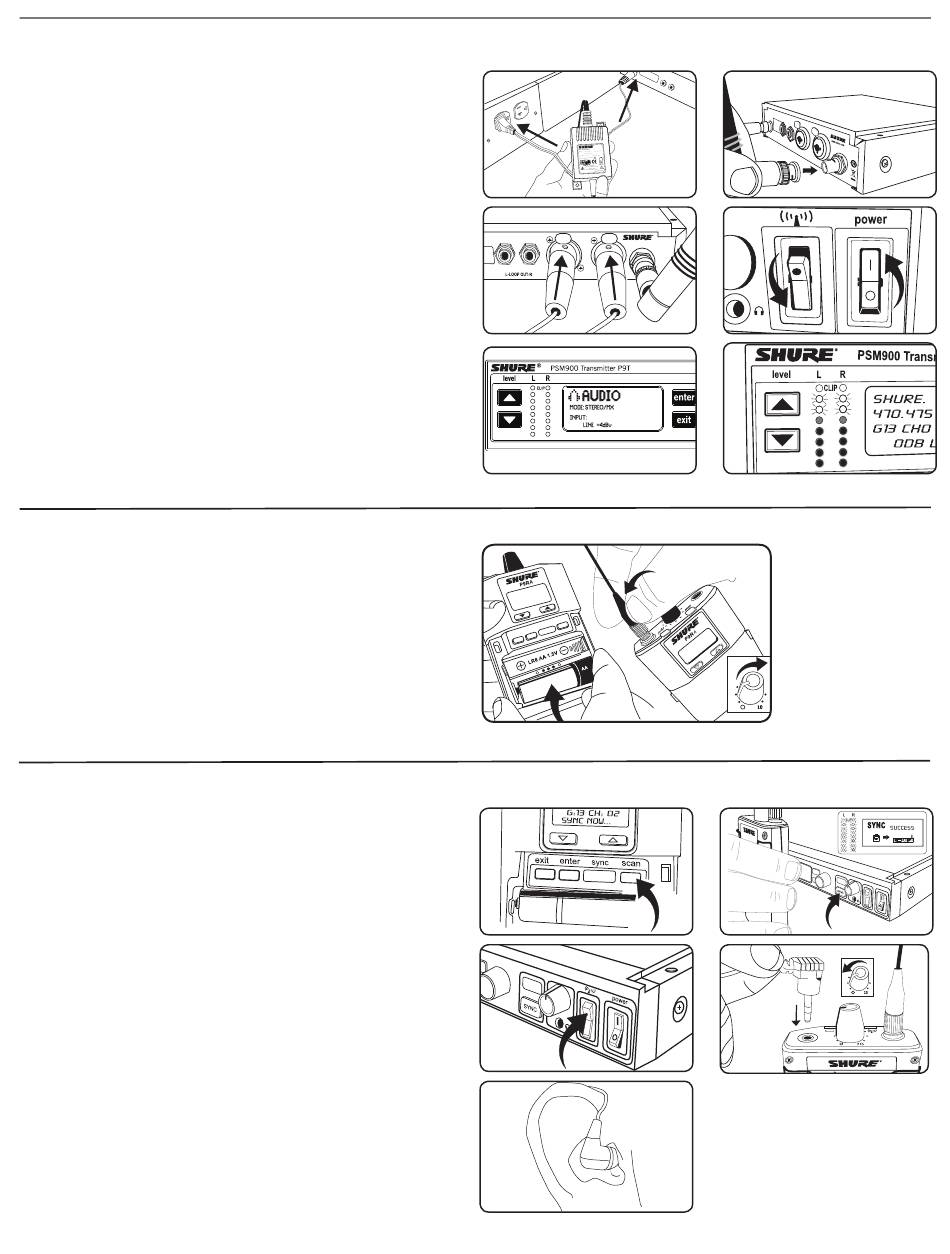

Instruções para Início Rápido
Transmissor para Montagem em Bastidor
1. Conecte a uma tomada usando o cabo de alimentação fornecido.
2. Instale as antena fornecidas nos conectores BNC antenna out.
3. Conecte a saída da fonte de áudio, como as saídas de um mixer, às entradas
de áudio. É possível usar os dois conectores de entrada ou escolher um deles
para uma fonte mono.
4. Desligue a RF e ligue a alimentação.
5. Para mono (uma entrada), acesse o menu Audio e selecione Mono.
Ajuste a sensibilidade de entrada para corresponder à fonte usando a configu-
ração Util > Audio > INPUT (Entrada).
6. Ajuste o nível da fonte de áudio de maneira que, para o nível de sinal de en-
trada médio, os dois LEDs amarelos superiores pisquem e os LEDs inferiores
fiquem acesos. Se o LED vermelho clip acender e uma advertência aparecer
no LCD, as entradas estão sobrecarregadas. Diminua o nível da entrada de
áudio para +4 dBu no menu Audio. Se o nível do sinal estiver muito baixo,
altere a sensibilidade da entrada para –10 dBV
Bodypack
Abra pressionando os fechos nas duas laterais e puxando. Insira as pilhas
ou a bateria e instale as antenas. Ligue usando o botão de volume. A luz da
bateria acende.
Procura e Sincronização
1. No Bodypack, pressione o botão scan (procura). SYNC NOW...(Sincronizar
agora...) pisca no mostrador.
2. Alinhe as janelas de IR no Bodypack e na unidade do bastidor. A janela
de IR no transmissor acende. Pressione o botão sync no transmissor.
Os LEDs Level (Nível) da unidade do bastidor piscam e aparece SYNC
SUCCESS(Sincronização bem-sucedida) na tela.
3. Ligue o interruptor de RF. O LED azul de RF do Bodypack acende para
indicar que o transmissor está sendo detectado. O Bodypack também exibe
a intensidade do sinal de RF.
4. Importante: Reduza o volume do Bodypack antes de conectar os fones
auriculares.
5. Insira os fones auriculares e aumente o volume lentamente.
Importante: Remova a película protetora da face do transmissor ou a sincroni-
zação de IR pode não funcionar corretamente.
