Desmontaje Delcolector De Baja Descarga (Sbc590X-L) - Iseki Sxg324 Manual De Funcionamiento

f. Detenga el motor. Mueva la palanca del joystick (1)
hacia delante y hacia atrás dos o tres veces para
disminuir la presión del aceite residual en el conjunto
del cilindro de elevación (6).
g. Retire la horquilla (8) de la parte inferior del con-
junto del cilindro de elevación (6) y, a continua-
ción, retire el pasador (16x61) (7).
h. Mueva la parte inferior del conjunto del cilindro de eleva-
ción (6) desde el marco del colector (10) hasta el conjun-
to de base del colector (3). Fíjelo al conjunto de base del
colector (3) ajustando el perno de ajuste delantero (9) y,
a continuación, bloquee el conjunto de base del colector
(3) apretando la tuerca del perno de ajuste delantero (9).

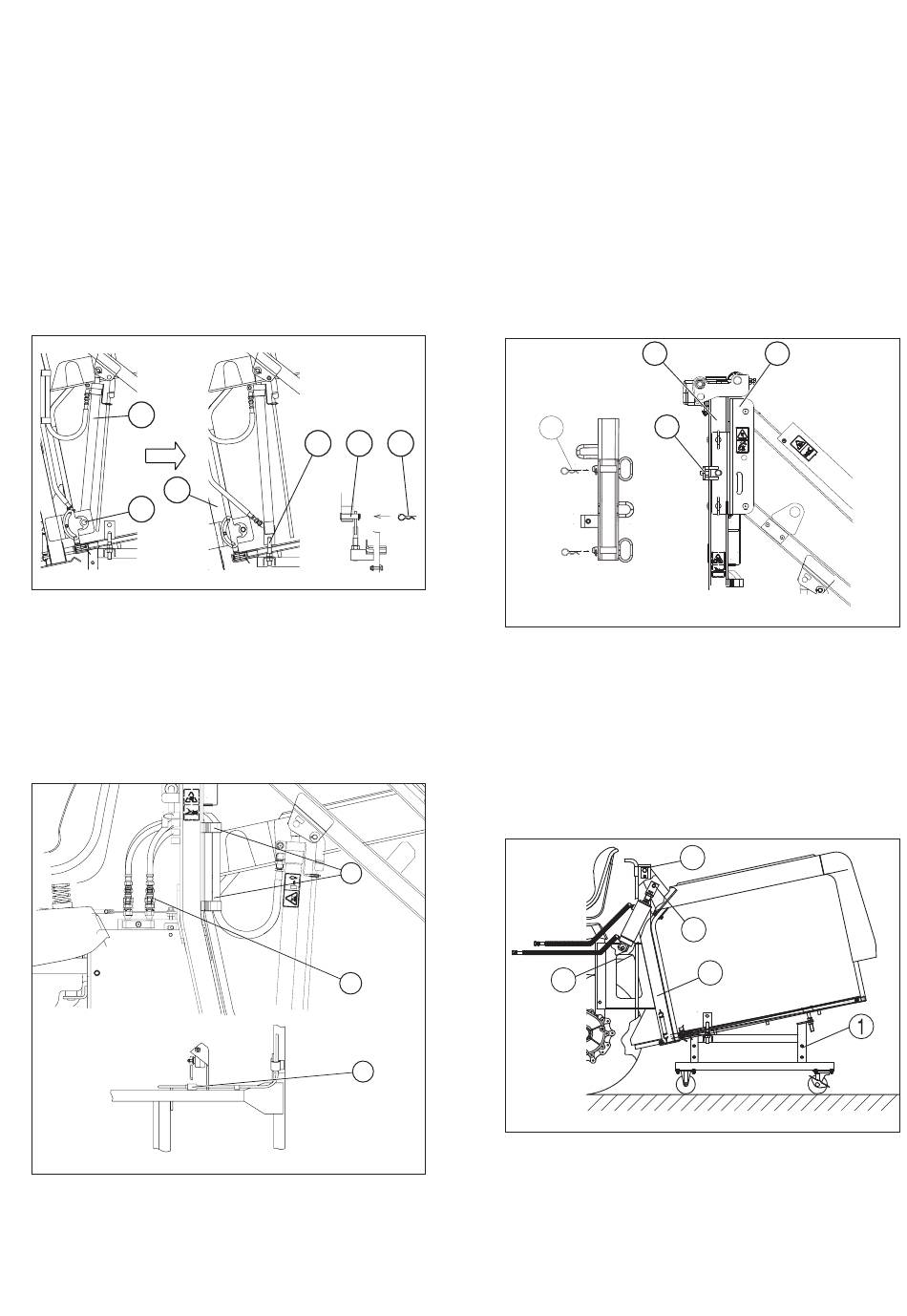

6
10
7
(6) Conjunto del cilindro de elevación
(7) Pasador (16x61)
(9) Perno de ajuste delantero
(10) Bastidor del colector
i. Suelte cuatro mangueras de presión hidráulica de
la guía de mangueras (11).
j. Retire los cuatro acopladores rápidos (13).
k. Separe el acoplador del sensor de límite de hierba (12).
(11) Guía de manguera
(12) Acoplador del sensor de límite de hierba
l. Retire cuatro horquillas (8) y cuatro pasadores (16x65) COMP (14).
9 7 8
FSX3X05020AA
(8) Horquilla
11
13
12
FSX3X05015AA
(13) Acoplador rápido
NOTA: Si le resulta difícil extraer el pasador (16x65) COMP
(14), introduzca la varilla o el destornillador en la ba-
rra guía (15) del bastidor del colector (10) y, a con-
tinuación, intente extraer el pasador (16x65) COMP
(14) mientras agita la varilla o el destornillador.
m. Mueva el conjunto de contenedor (2) que está
colocado sobre el conjunto de base del colector
(3) hacia atrás lentamente para separarlo de la
segadora cortacésped.
n. Introduzca el pasador (16x65) COMP (14) en los
orificios del bastidor superior COMP (16), y coloque
la horquilla (8) en el pasador (16x65) COMP (14).
8
(8) Horquilla
(10) Bastidor del colector (16) Bastidor superior COMP
(14) Pasador (16x65) COMP
13.2. DESMONTAJE DELCOLECTOR DE BAJA
DESCARGA (SBC590X-L)
1) En caso de desmontar el conjunto de colector
a. Sujete el recipiente con el conjunto de base del colector.
5
(1) Conjunto de base del colector (OPCIONAL)
(2) Pasador superior del cilindro
(3) Pasador de fulcro de descarga
(4) Bastidor del colector
(5) Soporte de cilindros
79
