Montaje De Los Espejos Reflectores Bt7130-R - Everday Tr6100 Manual De Instalación Y Funcionamiento

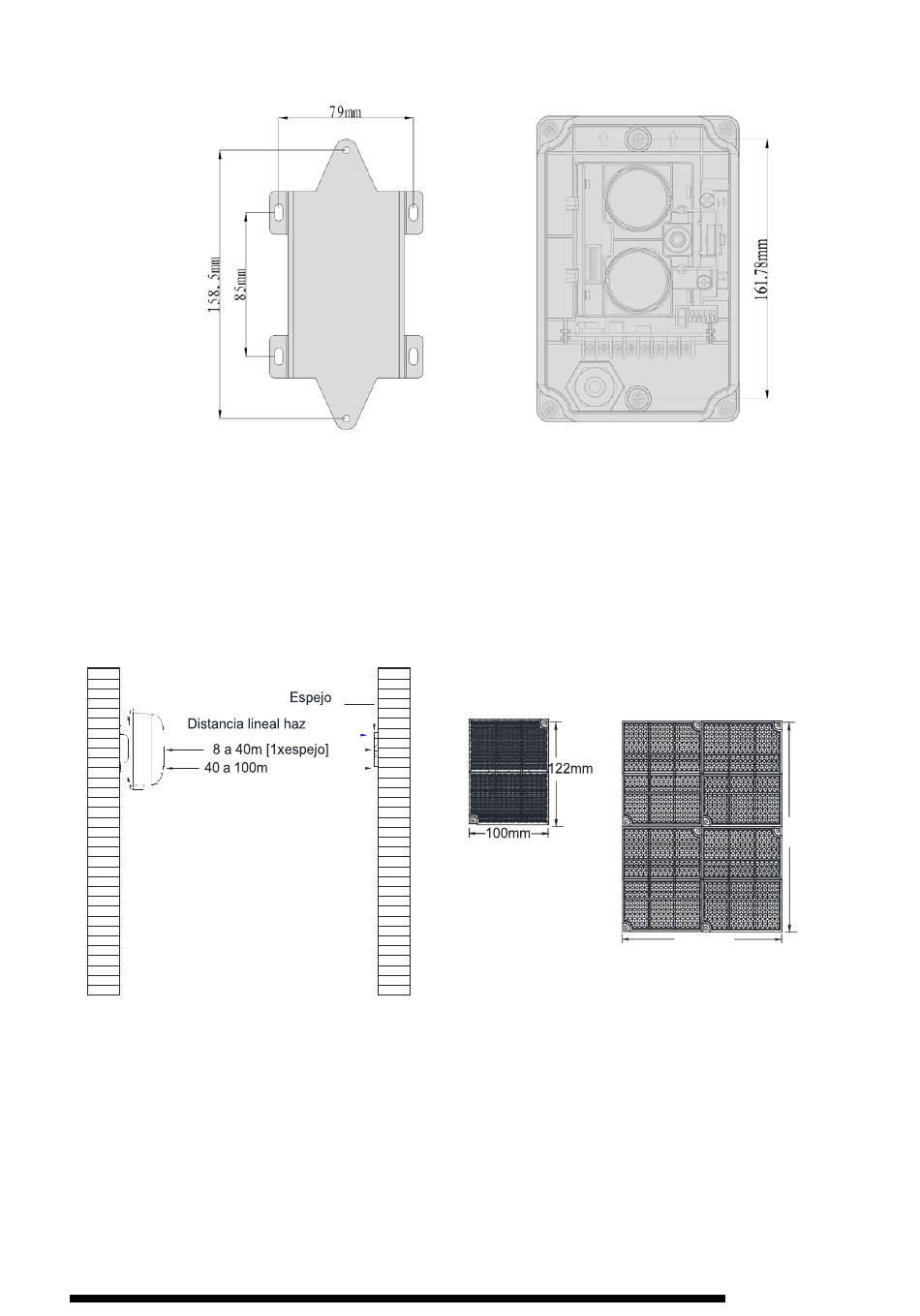

Figura 4: Soporte
2.5 Montaje espejos reflectores BT7130-R
1. En función de las necesidades del proyecto, si la distancia entre el detector y el espejo
reflector es de 8 a 40 m, basta con instalar un reflector; si la distancia es de 40 a 100 m, se
necesitan cuatro reflectores. Consulte la figura 6.
2. Marque la posición de los orificios de fijación de los pernos de expansión de plástico.
3. Fije el espejo reflector utilizando dos tornillos estándar ST4x30; en el caso de un espejo.
Realice los mismos pasos para otros espejos si es necesario. Consulte la figura 6.
Detector
lineal
Figure 6: Montaje espejos reflectores BT7130-R
TR6100 Detector lineal de humos
Instalaciion & Operation Manual
Figura 5: Detector lineal
1 x Espejo
Manual instalación
4 x Espejos
244mm
200mm
Rev1.2-0419
