1
12
13

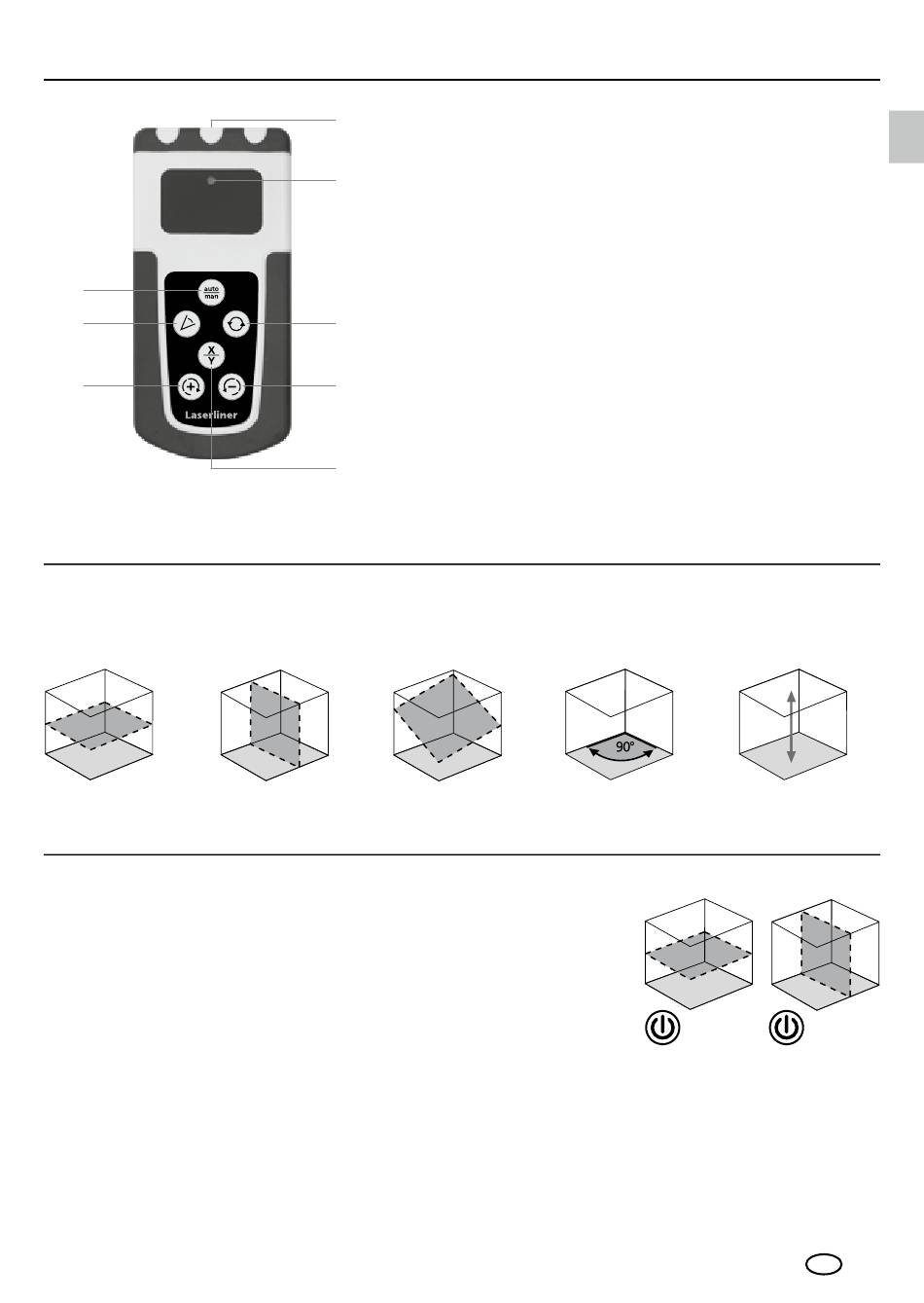

Raumgitter: Diese zeigen die Laserebenen und Funktionen an.
auto: Automatische Ausrichtung / man: Manuelle Ausrichtung
auto
Horizontales
Nivellieren
Horizontales und vertikales Nivellieren
– Horizontal: Das Gerät auf einer möglichst ebenen
Fläche aufstellen oder auf einem Stativ befestigen.
– Vertikal: Das Gerät auf die Seite stellen. Das
Bedienfeld zeigt nach oben. Mit dem 5/8" kann
das Gerät im Vertikaleinsatz auf einem Stativ mon-
tiert werden.
– AN/AUS-Taste drücken.
Quadrum Compact / Compact Green
10
11
14
15
16
auto man
Vertikales Schiefe
Nivellieren Ebene
10 Ausgang Infrarot-Signal
11 Betriebsanzeige
12 Scan-Modus
13 Positionierungs-Taste
(rechts drehen)
auto/man-Funktion: X/Y-Achsen
nach oben verfahren
14 Rotationsgeschwindigkeit wählen
0, 300, 600 U/min
15 Positionierungs-Taste
(links drehen)
auto/man-Funktion: X/Y-Achsen
nach unten verfahren
16 Umstellung X/Y-Achse
90° Winkel 90° Referenz-
funktion
auto auto
DE
07
