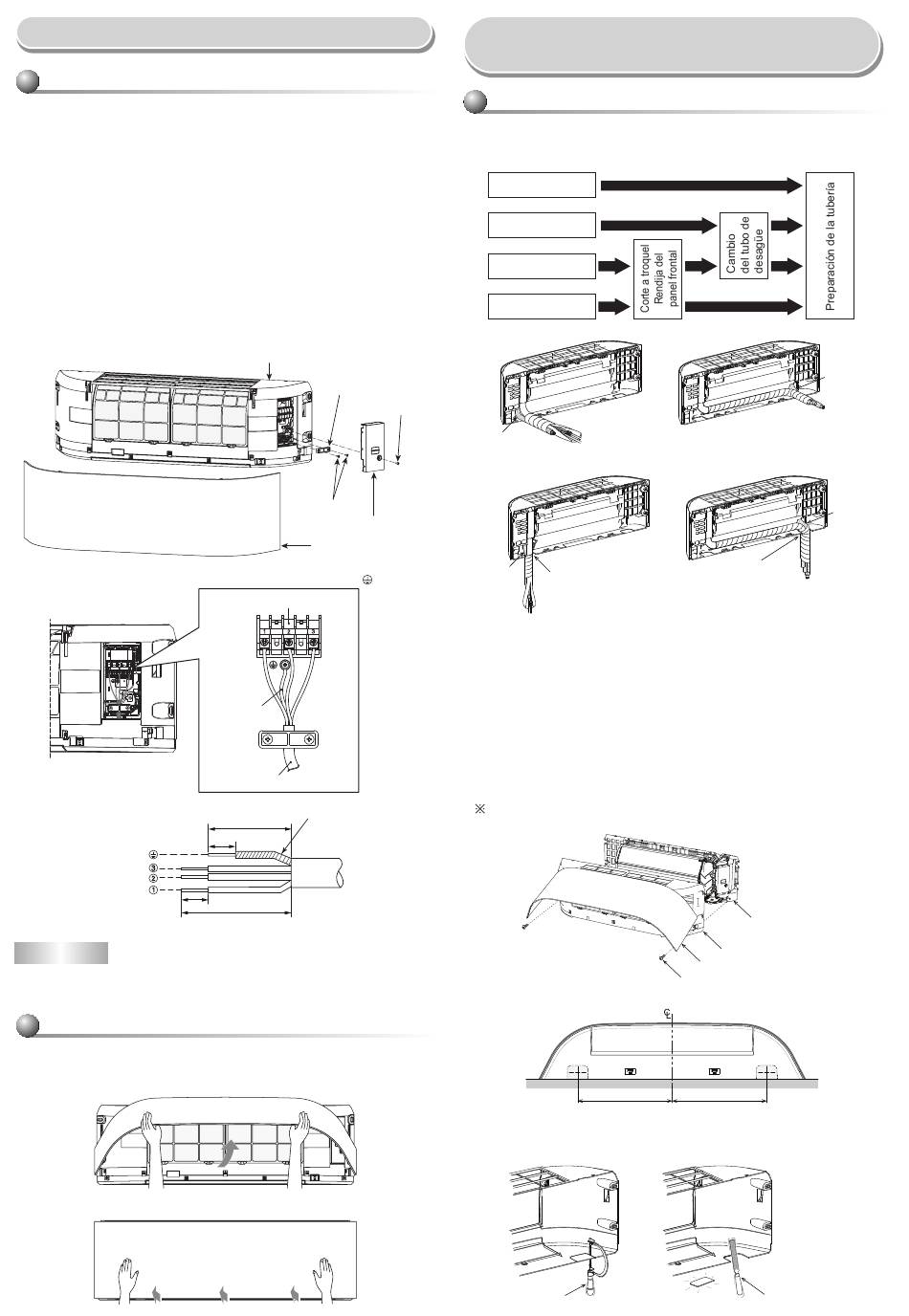

Conexión de los cables
Unidad interior
El cableado del cable de conexión se puede realizar sin quitar el panel
frontal.
1. Retire la rejilla de entrada de aire.
Abra la rejilla de la toma de entrada de aire hacia arriba y tire hacia
usted.
2. Retire la cubierta del terminal y la abrazadera del cable.
3. Inserte el cable de conexión (de acuerdo con los cables locales) en el
orificio de la tubería en la pared.
4. Saque el cable de conexión a través de la ranura para cables en el panel
posterior de modo que sobresalga unos 20 cm del frente.
5. Inserte completamente el cable de conexión en el bloque de terminales y
asegúrelo firmemente con tornillos.
6. Par de apriete : 1,2 N·m (0,12 kgf·m)
7. Asegure el cable de conexión con la abrazadera del cable.
8. Fije la tapa de terminales, el casquillo de la placa trasera y la rejilla de
entrada de aire en el unidad interior.
10 mm
NOTA
• Utilice únicamente núcleos trenzados.
• Tipo de hilo : Más que H07RN-F o 60245 IEC 66 (1,5 mm² o más)
Cómo instalar la rejilla de entrada de aire en el
unidad interior
• Al colocar la rejilla de entrada de aire, se realiza la operación contraria a
la removida.
Panel frontal
Abrazadera para
cable
Tornillos
Cubierta de terminal
Rejilla de entrada de aire
Cable de conexión conectar a 1 2 3
Bloque de terminales (1 2 3)
Línea de tierra
Cable de conexión
Línea de tierra
50 mm
10 mm
50 mm
Instalación la Tubería y el
Formación de tuberías y mangueras de drenaje
• Como la condensación produce problemas en el equipo, asegúrese de
aislar las dos tubarías de conexión. (Utilice espuma de polietileno como
material aislante.)
• La conexión de tuberías se puede instalar en las siguientes direcciones.
Posterior derecho
Posterior izquierdo
Inferior izquierdo
Inferior derecho
• Posterior derecho
Tornillo
Manguera de
drenaje
• Inferior derecho
Corte
Manguera
Rendija del
de drenaje
panel frontal
1. Corte a troquel Rendijas del panel frontal
• Corte la rendija en la parte inferior izquierda o inferior derecha del panel
frontal para la conexión inferior izquierda o inferior derecha con una
sierra de calar.
2. Cambio de manguera de drenaje
• El ajuste de fábrica de la manguera de drenaje está instalado en el lado
derecho.
• Para la conexión inferior izquierda y la tubería de la conexión trasera
hacia la izquierda, es necesario cambiar la manguera de drenaje y la
tapa de drenaje.
Cómo cortar el panel frontal
• Para conectar las tuberías a la parte inferior, el panel frontal debe estar cortado.
• El panel frontal se puede retirar quitando 2 tornillos asegurando y luego
retirar el panel frontal del cuerpo principal de forma segura.
Tenga cuidado de la caída de entrada de aire que pueda ser la causa
de lesión o daño de la pieza.
• El marcado para el corte se indica en el interior del panel frontal en las
siguientes posiciones.
• Corte la tubería existente desde el interior del panel frontal utilizando una
sierra de calar o una herramienta equivalente.
• Las rebabas de plástico del proceso de corte deben eliminarse con una
lima semirredonda o una herramienta equivalente.
Sierra de calar
8
Tubo de Desagüe
• Posterior izquierdo
• Inferior izquierdo
Corte
Rendija del
panel frontal
Panel frontal
Rejilla de entrada de aire
Tornillo 2 uds.
350 mm 350 mm
Manguera
de drenaje
Manguera
de drenaje
Cuerpo principal
Lima semirredonda
