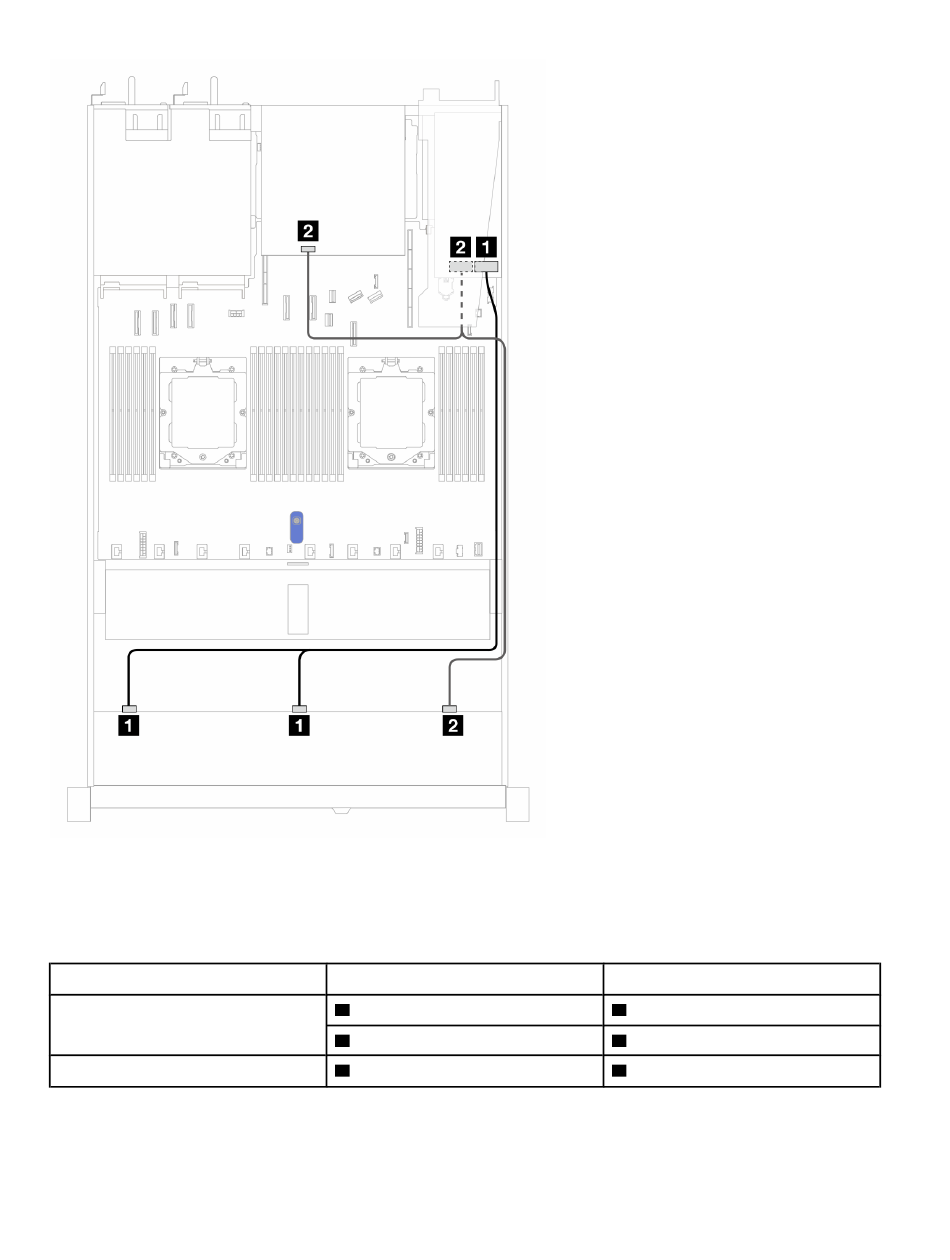

Figura 384. Disposición de los cables para 10 bahías de unidad SAS/SATA frontales de 2,5" y un adaptador RAID SFF 16i
(Gen 4) con 2 unidades SAS/SATA traseras de 2,5" instaladas
Tabla 80. Asignación entre una placa posterior AnyBay frontal, una placa posterior SAS/SATA trasera y un adaptador
RAID SFF
Placa posterior/adaptador
BP frontal (SAS)
BP trasera (SAS)
Disposición de los cables con un adaptador RAID CFF
Las siguientes tablas muestran la relación de asignación entre los conectores de la placa posterior y un
adaptador RAID CFF.
416
Guía de mantenimiento del hardware deThinkSystem SR645 V3
Desde
SAS 0, SAS 1
1
SAS 2
2
SAS
2
Hasta
C0
1
C1
2
C1
2
