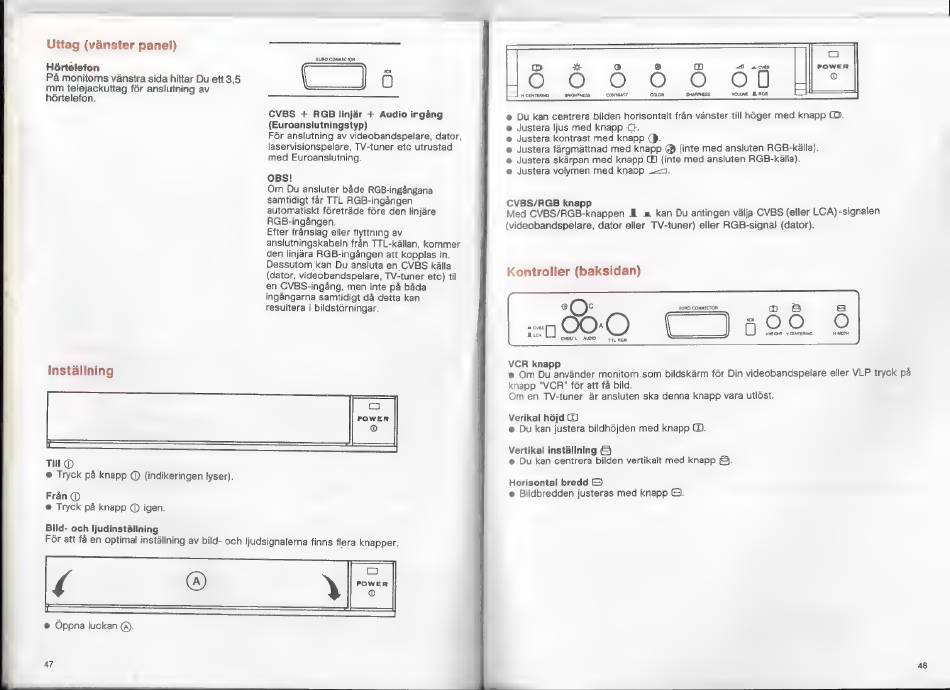

Uttag (vänster panel)
Hörtelefon
På monitorns vänstra sida hittar Du ett 3,5
mm telejackuttag för anslutning av
hörtelefon.
Inställning
EURO CONNECTOR
von
O
CVBS + RGB linjär + Audio irgång
(Euroanslutningstyp)
Fór anslutning av videobandspelare, dator,
laservisionspelare, TV-tuner etc utrustad
med Euroanslutning.
OBS!
Om Du ansluter báde RGB-ingángana
samtidigt får TTL RGB-ingángen
automatiskt fóretráde fóre den linjáre
RGB-ingángen.
Efter fránslag eller flyttning av
anslutningskabeln från TTL-källan, kommer
den linjära RGB-ingången att kopplas in.
Dessutom kan Du ansluta en CVBS källa
(dator, videobandspelare, TV-tuner etc) til
en CVBS-ingång, men inte på båda
ingångarna samtidigt då detta kan
resultera i bildstörningar.
Till O
e Tryck på knapp O (indikeringen lyser).
Från D
e Tryck på knapp O igen.
Bild- och ljudinställning
e Öppna luckan (A).
47
A moms
OD
SHARPNESS VOLUME J RGB
o Per
SDO
HCENTERNG BRIGHTNESS CONTRAST
e Du kan centrera bilden horisontalt från vänster till höger med knapp ©.
e Justera ljus med knapp ©.
e Justera kontrast med knapp (J. N
o Justera färgmättnad med knapp ( (inte med ansluten RGB-källa).
e Justera skärpan med knapp @ (inte med ansluten RGB-källa).
o Justera volymen med knapp ==.
CVBS/RGB knapp | 4
Med CVBS/RGB-knappen Æ . kan Du antingen välja CVBS (eller LCA) -signalen
(videobandspelare, dator eller TV-tuner) eller RGB-signal (dator).
Kontroller (baksidan)
ee
OO:
EURO CONNECTOR
a cvs
FEN
cvas/L AUDIO rm. AGO
VCR knapp a
e Om Du använder monitorn som bildskärm för Din videobandspelare eller VLP tryck på
Verikal höjd
e Du kan justera bildhöjden med knapp ©.
Vertikal inställning &
e Du kan centrera bilden vertikalt med knapp &.
Horisontal bredd ©
e Bildbredden justeras med knapp ©.
