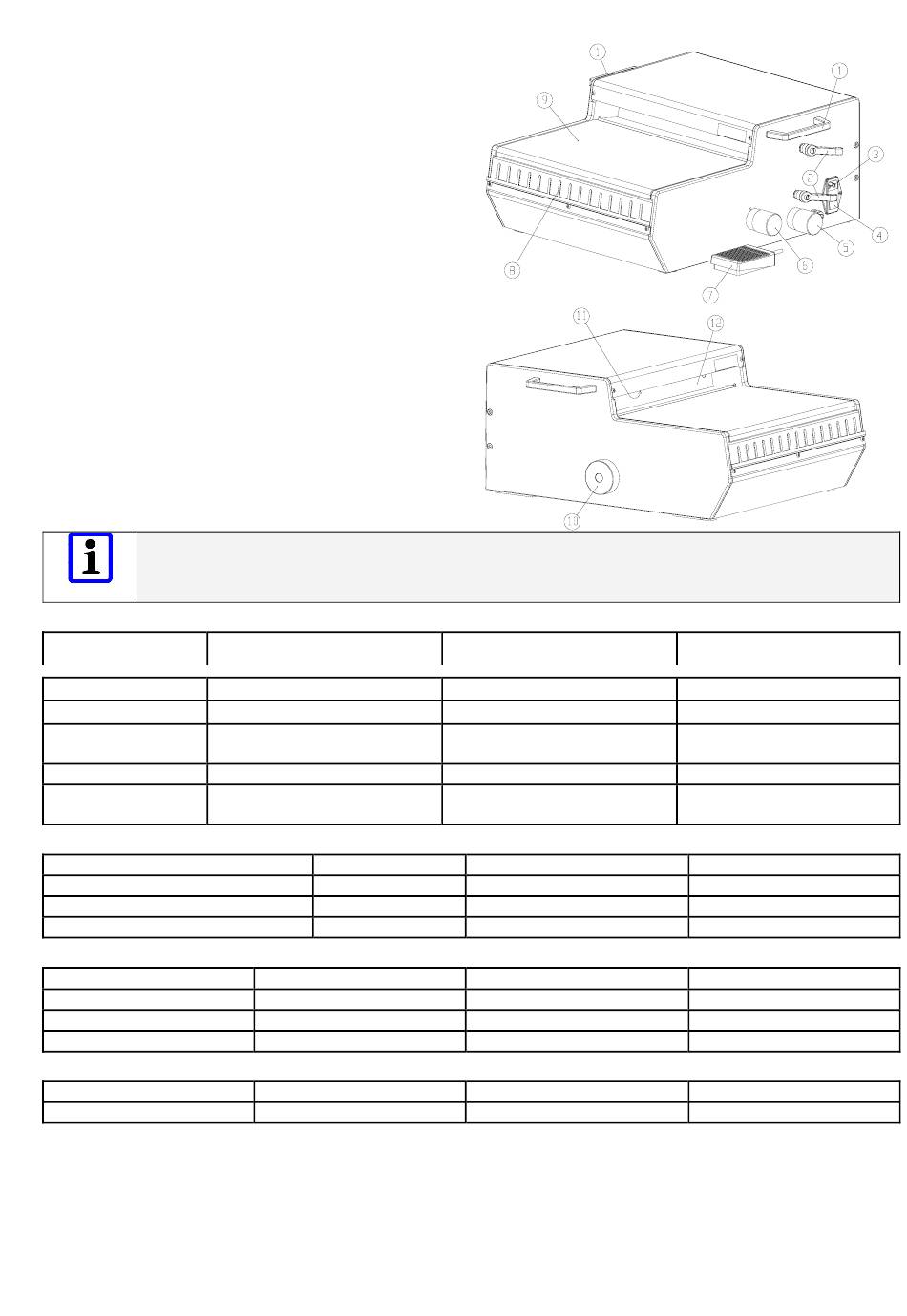

Die Maschine und Ihre Teile

1. Handgriff für Transport
2. Klemmhebel für Paralleleinstellung
3. Steckdose für Stromversorgung
4. Hauptschalter
5. Handrad für Paralleleinstellung
6.
Handrad zur Einstellung des DrahtkammØ
7. Fußschalter
8. Einkämmvorrichtung für RingWire® Elemente
9. Bindetisch
10. Klemmung für Einstellung des
Drahtkammdurchmessers
11. Sicherheitseinrichtung (nicht sichtbar in dieser
Skizze)
12.
Schließwinkel
Die oben aufgeführten Skizzen zeigen eine ECL360. Diese steht stellvertretend für die ECL500 und
die ECL700. Der Aufbau und die Bedienung sind gleich. Die Maschinen unterscheiden sich nur in der
Baulänge und er maximalen Bindelänge (siehe technische Daten Seite 4)
Hinweis
3

Technische Daten

Spannung:
Frequenz:
Leistungsaufnahme:
Schutzart:
Sicherung:
4 Verarbeitbare Drahtkammdurchmesser, Teilungen und max. Bindelängen
®
RENZ RING WIRE Durchmesser:
maximale Bindebreite:
5 Maschinenmaße
Länge:
Breite:
Höhe:
6

Maschinengewichte

netto:
ECL360
230V 1ph. (115V 1ph.auf Wunsch)
50Hz (60Hz auf Wunsch)
0,1 kW (bei 230V)
0,16 kW (bei 115V)
IP 30
230 V / 2 AT
115 V / 4 AT
ECL360
3/16" - 1 1/2"
Teilung: 4:1, 3:1 und 2:1
360 mm (14,17")
ECL360
53 cm (21")
52 cm (20,5")
23 cm (9,1")
ECL360
38 kg
ECL500
230V 1ph. (115V 1ph.auf Wunsch)
50Hz (60Hz auf Wunsch)
0,1 kW (bei 230V)
0,16 kW (bei 115V)
IP 30
230 V / 2 AT
115 V / 4 AT
ECL500
3/16" - 1 1/2"
4:1, 3:1 und 2:1
500 mm (19,68")
ECL500
53 cm (21")
65 cm (25,6")
23 cm (9,1")
ECL500
46 kg
4
ECL700
230V 1ph. (115V 1ph.auf Wunsch)
50Hz (60Hz auf Wunsch)
0,1 kW (bei 230V)
0,16 kW (bei 115V)
IP 30
230 V / 2 AT
115 V / 4 AT
ECL700
3/16" - 1 1/2"
4:1, 3:1 und 2:1
700 mm (27,56")
ECL700
53 cm (21")
85 cm (33,5")
23 cm (9,1")
ECL700
56 kg
