Ejemplo.

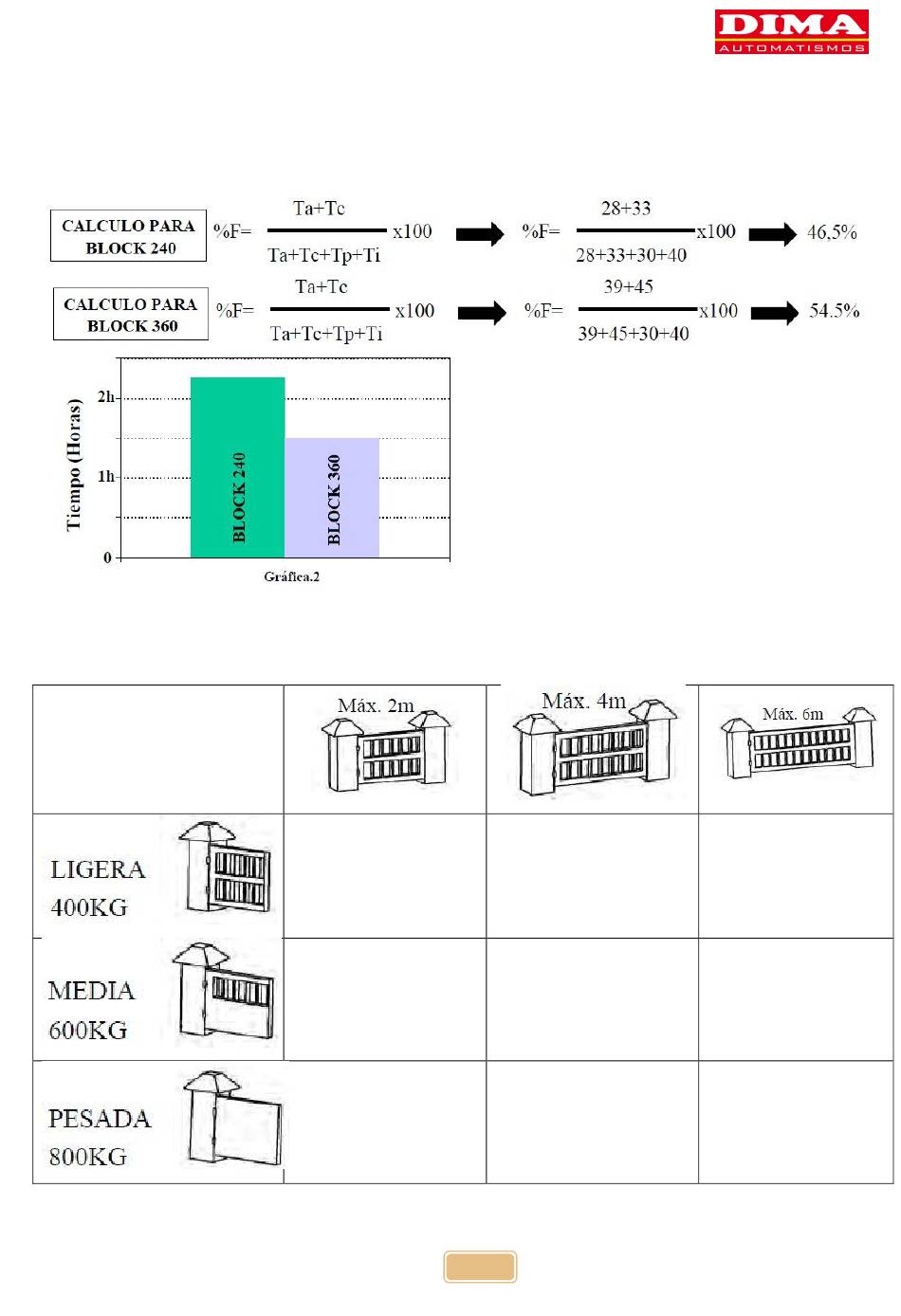

¿Cuál es el tiempo máximo de trabajo en una puerta que dispone de un tiempo
de pausa de 30 segundos, y un tiempo entre ciclos completos de 40 segundos?

COTAS DE MONTAJE

COTAS
MÁXIMAS
CONCLUSIÓN: cuando trasladamos los
datos obtenidos, a la gráfica 1, el máximo
periodo de utilización para el modelo 240 es de
2h:15min y para el modelo 360 es de
1h:30min.
Siempre que las dimensiones de la puerta y las
cotas de montaje lo permitan, es aconsejable
utilizar el modelo 240.
BLOCK 240
110º
BLOCK 240
110º
BLOCK 240
110º
6
BLOCK 240 – 95º
BLOCK 360 – 115º
BLOCK 240 – 95º
BLOCK 360 – 115º
BLOCK 360
115º
BLOCK 360
95º
BLOCK 360
90º
