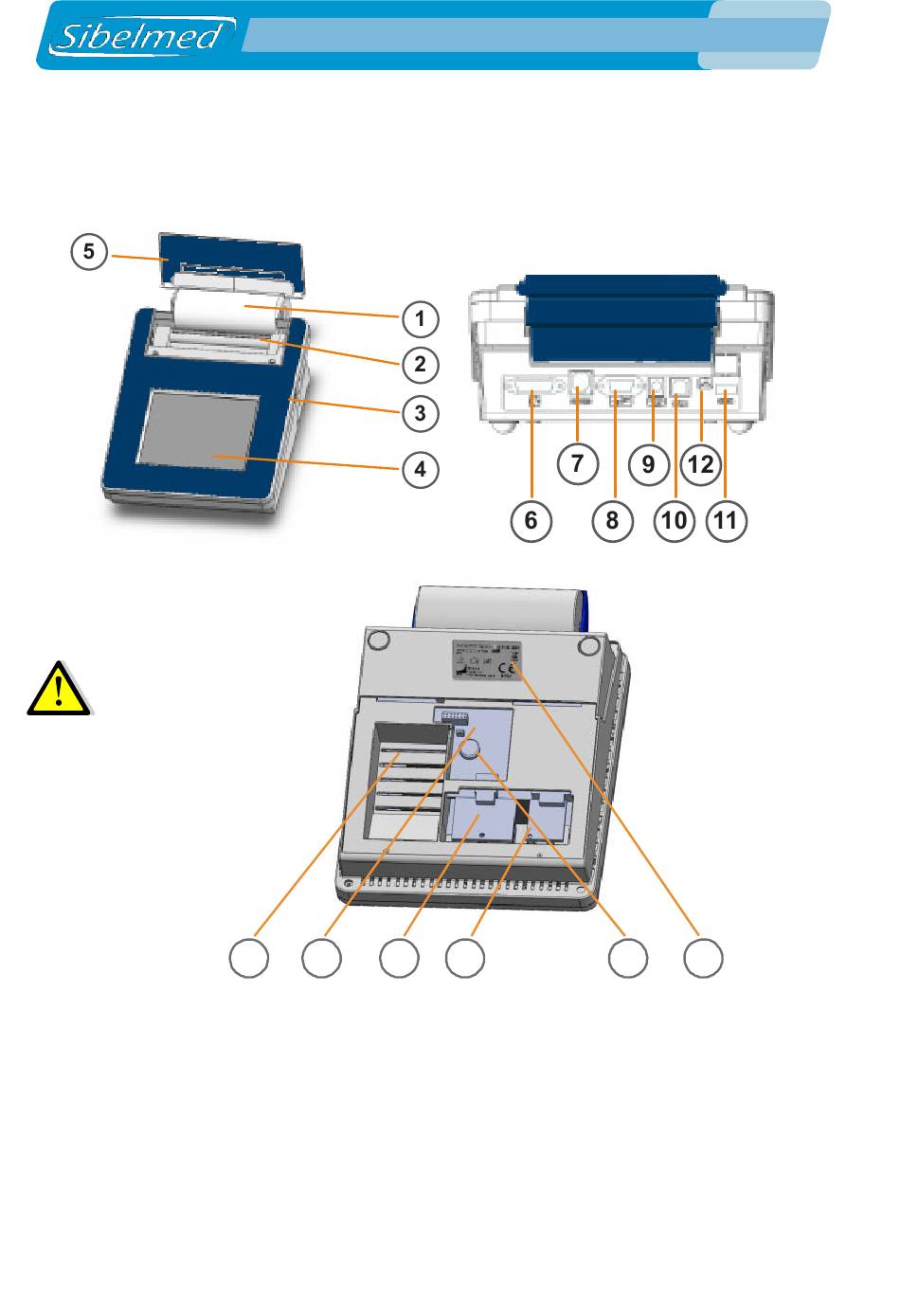

2.3 DISTRIBUCIÓN DE MANDOS Y CONECTORES
PANEL FRONTAL
BASE
No conectar ningún
accesorio no
proporcionado por
SIBEL,S.A
1- impresora interna (rollo de papel
térmico).
2- Palanca para bloquear/desbloquear el
papel.
3- Tecla on/off.
4- Pantalla táctil gráfica en color (640 x480
pixels).
5- Tapa impresora.
6- Conexión transductor: Fleisch, turbina o
lilly desechable.
7- Conexión PIM-PEM.
8- Conexión sensor de pulsioximetría SpO
Manual de uso Manual de uso
13 14 15
DATOSPIR TOUCH

PANEL POSTERIOR

16
9- Conexión alimentador de red.
10- Conexión USB para PC.
11- Conexión USB para impresora externa.
12- Conexión Ethernet.
13- Alojamiento de la batería recargable.
14- Alojamiento placa de SPO
15- Alojamiento placa Estación
Meteorológica Electrónica.
16- Alojamiento placa bluetooth.
17- Alojamiento de la pila de litio tipo
CR1815.
18- Placa de características.
2
511-B00-MU1
16
17 18
.
