INSTALACIÓN DE ACCESORIOS
104

Sensor instalado en pared

El sensor de aire montado sobre pared es muy recomendable cuando la unidad exterior está
excesivamente expuesta a la luz solar. Se utiliza para el funcionamiento en función de las
condiciones meteorológicas (modo automático).
Cómo cablear el sensor de aire de montado sobre pared

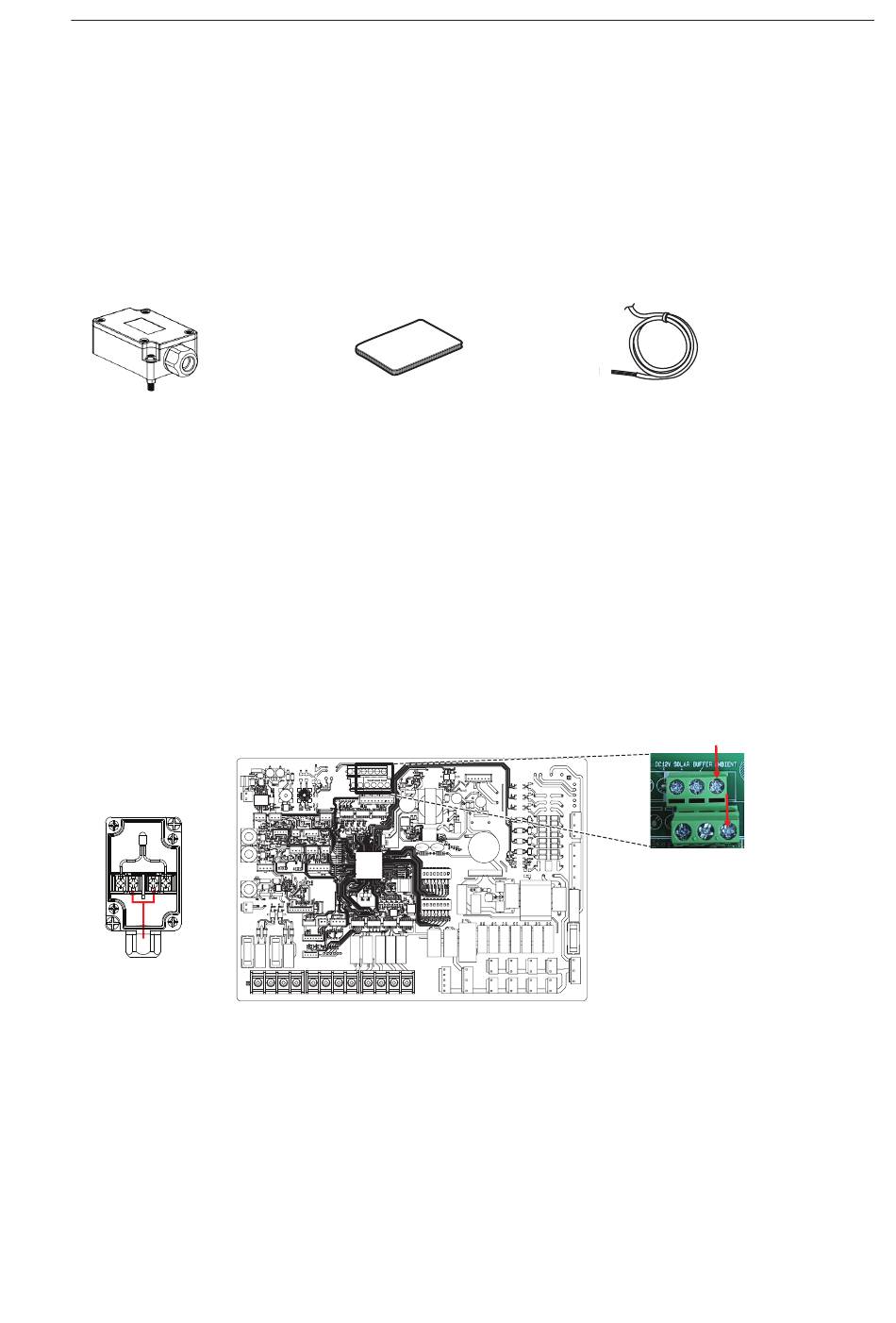

[Piezas del sensor de aire montado sobre pared]
Sensor instalado en pared Manual de instalación Cable externo
* No se suministra.
Siga los procedimientos que se indican a continuación en los pasos 1 a 5.
Paso 1. Decida dónde va a instalar el sensor de temperatura montado sobre pared.
Posteriormente, fije el sensor sobre la pared.
Paso 2. Desmonte la tapa del sensor y compruebe el termistor.
Paso 3. Conecte el cable externo con el sensor como en la Fig. 1.
Paso 4. Compruebe si la potencia de la unidad está apagada.
Paso 5. Desmonte el panel frontal de la unidad interior.
Paso 6. Inserte el cable externo en la PCB(TB_SENSOR/AMBIENT)
PCB interior
[Fig. 1]
[Fig. 2]
