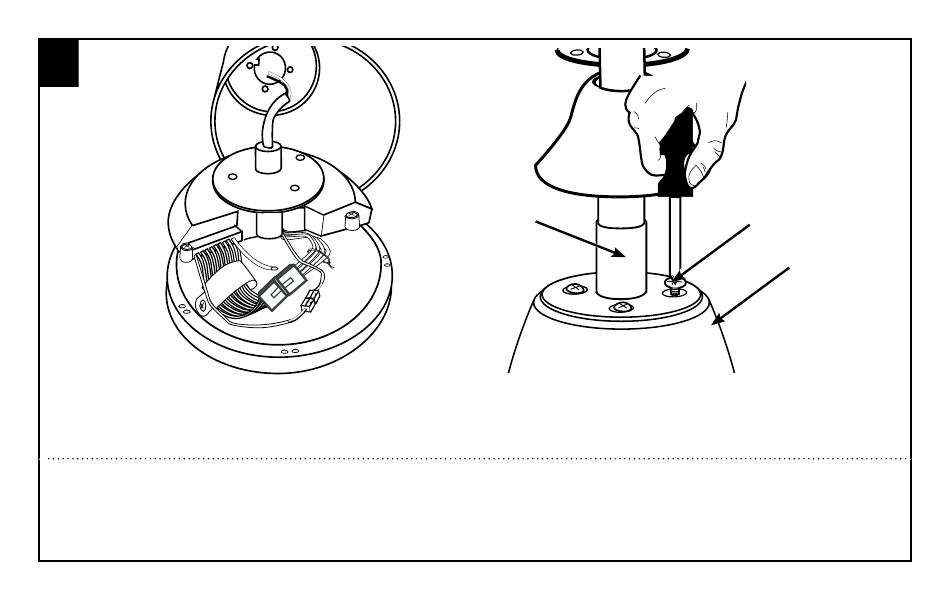

Reinstall the upper Motor housing (1) onto the down rod coupling (2) by using the previously removed six screws (3), and tighten securely. Insert down rod into down rod
coupling. Make sure to align hole in down rod with the hole in down rod coupling. Install coupling pin through coupling and down rod. Insert clamp pin into cross pin until it
snaps into place. Tighten set screws in coupling. Slide coupling cover over the down rod coupling. Repeat from Step #12 in Page 11 to step#15 in page 14 to complete the fan
assembly. then go to Page 21 step#2 to repeat the "Remote Control Setting And Speed Setting Process". After that, the new receiver box is ready for use.
Vuelva a instalar la cubierta superior del motor (1) y la arandela de metal mejorar enla varilla hacia abajo de acoplamiento (2) mediante el uso de los seis tornillos que
habíamos quitados (3) y apriete hacia abajo la barra en a acoplamiento de la barra. Asegúrese de alinear el agujero hacia abajo de la barra con el agujero hacia abajo de
acoplamiento de la barra. Instale el pasador de acoplamiento a través de acoplamiento y la barra. Inserte el pasador de sujeción en cruz pin hasta que encaje en su lugar.
Deslice la tapa del acoplamiento sobre el acoplamiento de la barra hacia abajo. Repetir del paso #12 en página #11 a paso #15 en página #14 para completar el ensamblaje
del ventilador. luego ir al paso #2 para repetir el "Control remoto ajuste de velocidad ajuste proceso y", página 21. después de eso, la nueva caja del receptor está lista para
usar.
