9.9.2 Módulo entrada báscula digital
3

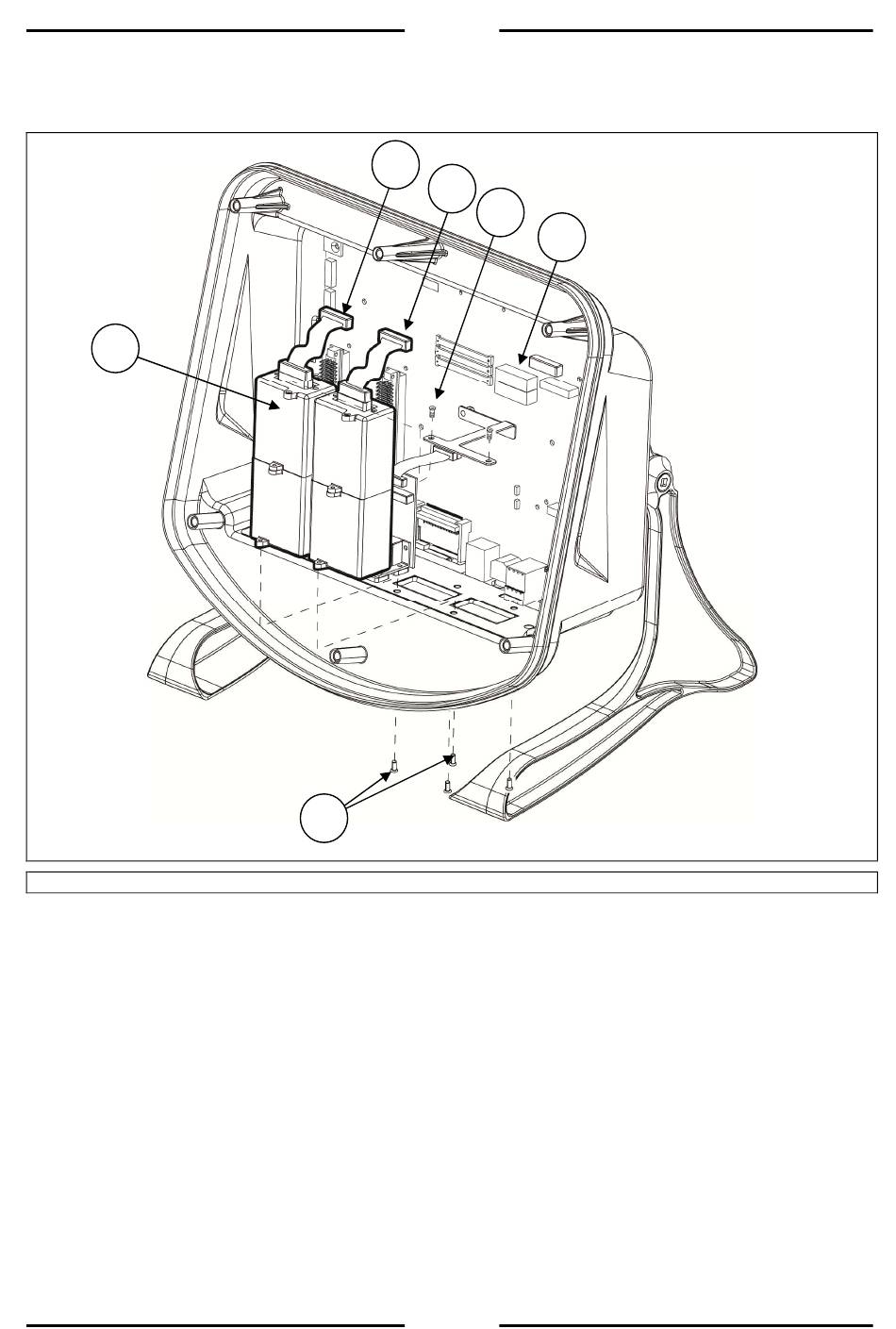

Figura 9.9-1 Desmontaje módulo báscula digital
Tomando como referencia la figura 9.9-1:
•
Abrir el terminal (cap. 9.1).
• Sacar los tornillos (ref. 1) del fondo y el tornillo (ref. 2) de la brida de soporte desvinculando
el módulo (ref. 3).
•
Desconectar el conector (ref. 4) del conector correspondiente en la tarjeta madre (ref. 5).
•
Si hay un segundo módulo (ref. 6) repetir el mismo procedimiento.
DD1050
4
6
1
44
2
5
