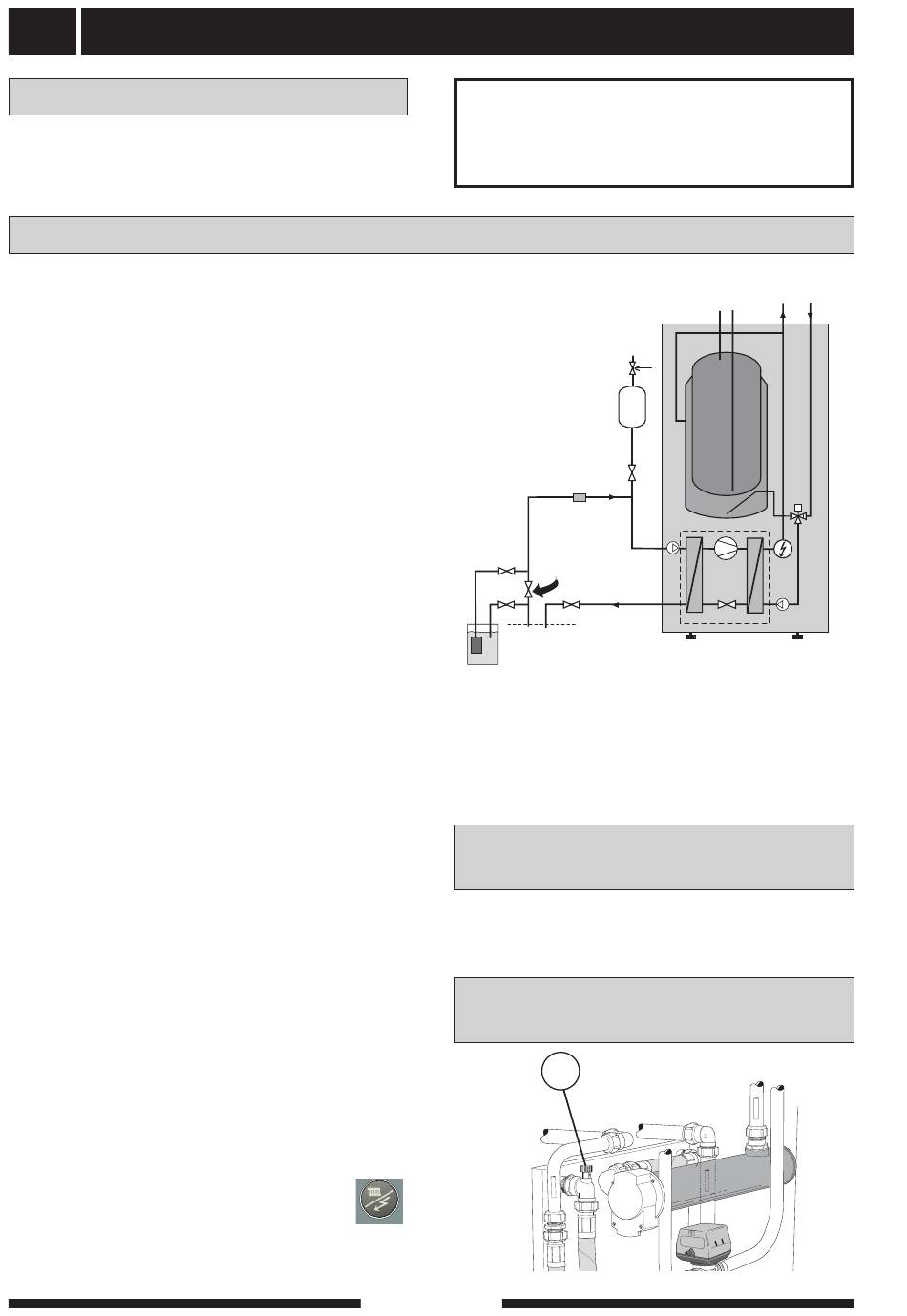

Preparativos

Antes de arrancar el sistema deberá comprobar que
los circuitos del agua caliente, calefacción y colector
están llenos y purgados correctamente. Compruebe
que no haya fugas en el sistema de tuberías.
Al llenar el sistema del pozo, mezcle el agua antanti-
congelante icongelante en un depósito abierto. La
mezcla debería proteger contra congelación hasta
-15 °C. Para llenar el pozo deberá conectar una bom-
ba de llenado.
1. Compruebe que no haya fugas en el sistema del
pozo.
2. Conecte la bomba de llenado y la línea de retorno
en las conexiones de servicio del sistema del
pozo, tal y como se indica en la ilustración.
3. Cierre la válvula que hay debajo del depósito de
nivel.
4. Cierre la válvula que hay entre las conexiones de
servicio.
5. Abra las válvulas que hay en conexiones de servi-
cio.
6. Arranque la bomba de llenado y llene hasta que
haya fluido en la tubería de retorno.
7. Gire el interruptor de la bomba de calor (8) a la
posición 1.
8. Seleccione Servicio en el menú 8.1.1.
9. Seleccione Activo en el menú 9.2.4.
10. Seleccione Activo en el menú 9.2.12. La bomba
de llenado y la bomba de pozo de la bomba de
calor ya se habrán activado. El fluido debería cir-
cular a través del depósito de mezclado hasta que
salga de la manguera de retorno sin que se mez-
cle con aire.
11. Seleccione Inactivo en el menú 9.2.12.
12. Detenga la bomba de llenado y limpie el filtro de
partículas.
13. Arranque la bomba de llenado y abra la válvula
que hay entre las conexiones de servicio.
14. Cierre la válvula que hay en la línea de retorno de
las conexiones de servicio. Ahora, presurice el
sistema (hasta un máx. de 3 bar) con la bomba de
llenado.
15. Cierre la válvula de la conexión de servicio más
cercana al depósito de nivel.
16. Detenga la bomba de llenado.
17. Llene el depósito de nivel con líquido hasta 2/3 de
su capacidad aproximadamente.
18. Abra la válvula que hay debajo del depósito de
nivel.
19. Seleccione Inactivo en el menú 9.2.4.
20. Seleccione el modo de funcionamiento
automático con el botón de modo de fun-
cionamiento.

Puesta en marcha y ajustes

Llenado y purga del sistema del colector

No se debe forzar el arranque del
compresor en periodos inferiores a 1
arranque cada 15 minutos.
Entrada de pozo (KB)
Köldbärare (KB) in
A V
A V
A V
BK / JK
AVT Drenaje
SÄV Válvula de
seguridad
KV Agua fría
NK Depósito de
nivel
SF Filtro de
Llenado del sistema del medio
El sistema del medio de calefacción se llena con agua
hasta que se alcanza la presión requerida y, a conti-
nuación, se purga.
Válvula de purga de aire
77
FIGHTER 1220
NOTA:
VV KV
SÄV
NK
SF
Se cierra
Stängs
Köldbärare (KB) ut Salida de pozo (KB)
A V T
BK
JK
VV
de calefacción
interno, pozo
Salida de Retorno de
Värme Värme
calefacción calefacción
fram retur
partículas
Colector de
lecho de rocas
Colector de
suelo
Agua caliente
