2. INSTALACIÓN
AVISO –
2.1 Inspección Inicial
Los instrumentos Alstom Grid son comprobados y "burned in"1 en la fábrica antes de su
envío. No obstante, se pueden producir daños. Es por ello que rogamos verifiquen el
instrumento por si se hubieran producidos daños en el envío una vez desempaquetado. En
caso de que se produjese algún daño, notifíquelo a Alstom Grid inmediatamente y conserve
cualquier recipiente de envío dañado.
2.2

Montaje del Instrumento

El instrumento puede montarse en bastidor sobre un panel de 19 pulgadas si así se desea.
Se fijarán tres unidades en parejas sobre un panel estándar de 5,25 pulgadas de altura.
Véase Figura 2 sobre las dimensiones del corte del panel. La unidad deberá montarse
empleando las cuatro espigas 10-32 incorporadas a las bridas. Asegúrese que ninguna
pintura u otro recubrimiento en el panel impide el contacto eléctrico.
1fn
LA INSTALACIÓN Y EL MANTENIMIENTO DEBERÁN LLEVARSE A CABO
ÚNICAMENTE POR EL PERSONAL CUALIFICADO O ADECUADAMENTE
FORMADO.

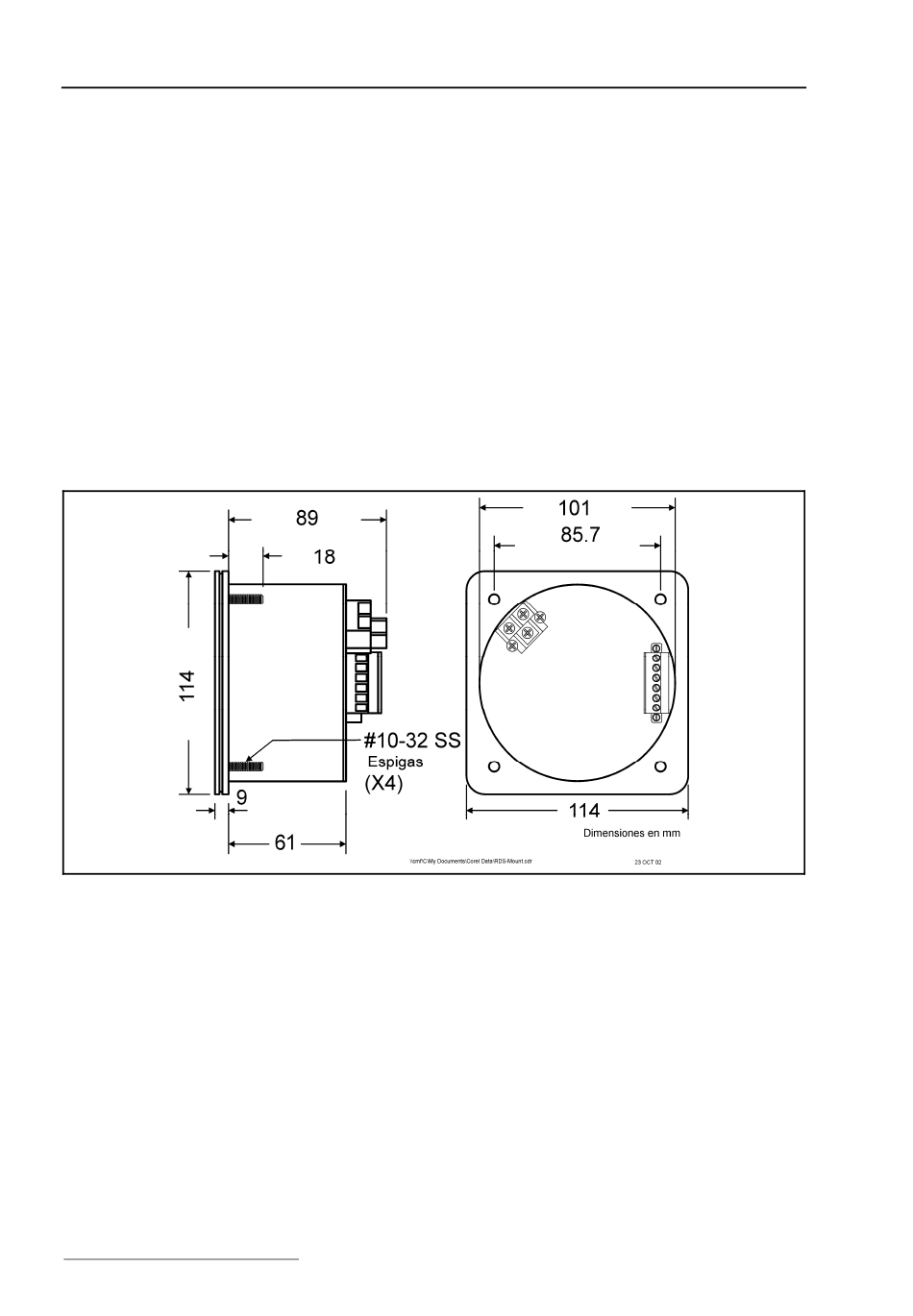

FIGURA 1 – DIMENSIONES DEL INSTRUMENTO
Manual del Usuario
M870D – DISPLAY REMOTO
