Hunter-Pro 896: Guía De Instalación & Programación
NOTA: Si la hora (timer) del Relé se programa como cero, el relé se activará
constantemente hasta que se ingrese el Código del Relé ó el sistema sea desarmado.
3.8

Tarjeta Expansora de Salidas: OUT-1000

La OUT-1000 es una tarjeta expansora local de 8 salidas TTL (Transistor Transistor
Logic), utilizada para activar dispositivos como CCTV, activación de luces por alarma,
etc. Utilice el cable para conectar el conector JP3 del panel de control al conector JP1
del OUT-1000. Observe la siguiente figura para conectar la tarjeta al panel de control.

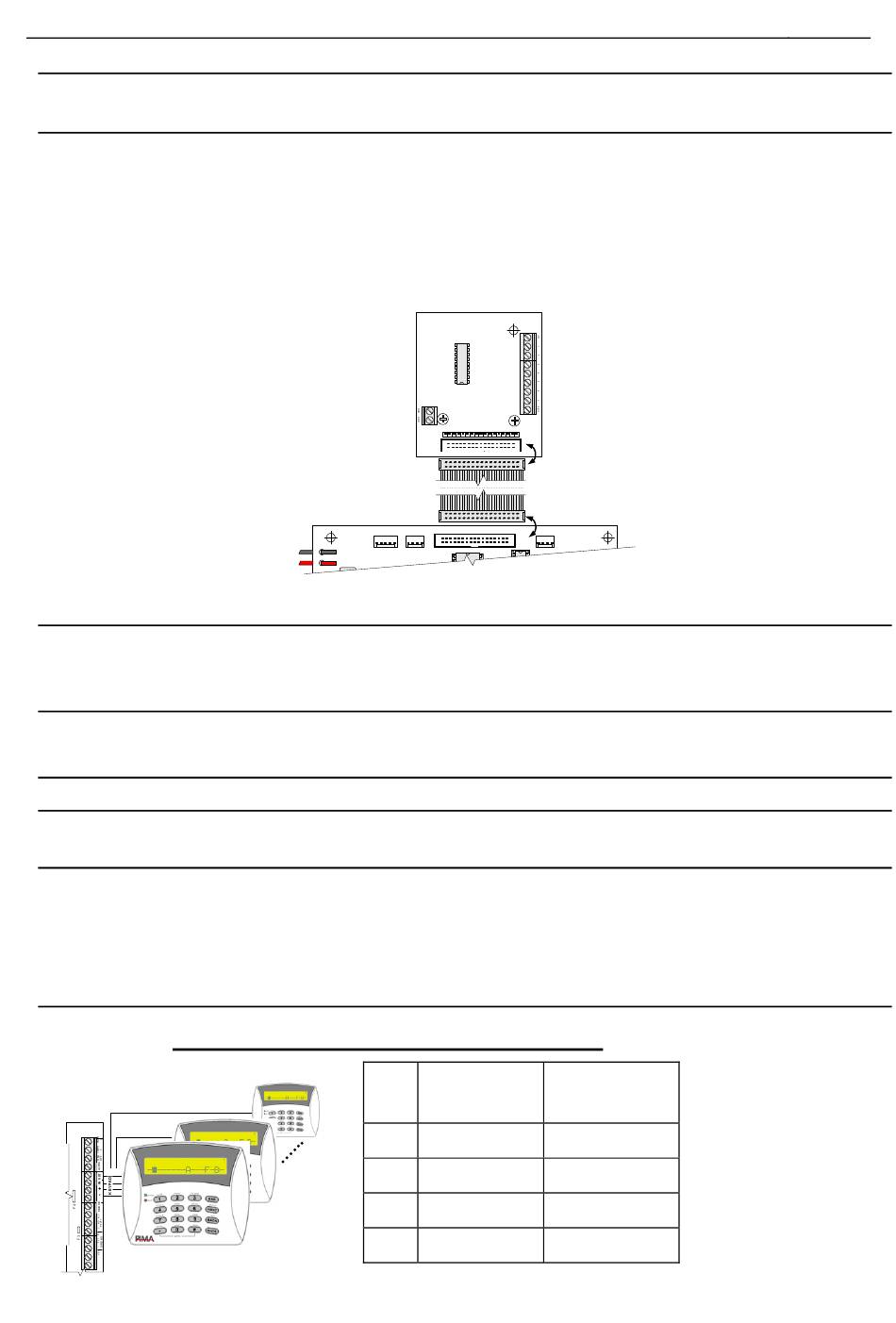

Figura 18 – Conexión de la tarjeta OUT-1000 al panel de control
NOTA: El OUT-1000 se puede conectar simultáneamente con la tarjeta expansora EXP-
PRO al conectar el JP2 del OUT-1000 al JP1 de la EXP-PRO (consulte las instrucciones
del Manual del OUT-1000).
3.9 Conexión de Teclados
NOTA: Se pueden conectar simultáneamente hasta 8 teclados monitoreados al sistema
Conecte los cables del teclado al bloque terminal del teclado en la tablilla PCB.
¡IMPORTANTE!
Los 4 cables usados para conectar el teclado tienen que estar totalmente
separados.
La fuente de alimentación del teclado (-/+) no puede ser usada para
conectar detectores.
3.9.1 Teclados de LCD: RXN-400/410
Panel de
control
1 JUN 08
RXN-410
1 JUN 08 12:40
Teclado 1
Conexión de 8 teclados LCD
TRANSMIT
JP1
F5
Teclado 8
R XN-410
1 JUN 08 12:40
RXN -410
12:40
1
2
3
Teclado 2
4
J1
J2
EXPANSION CARD
KEYBOARD SERIAL
JP2 JP3 JP4
U 3
U 2
Teclados Panel de
Control
-
+
OUT
IN
-
+
IN
OUT
29
