5 Conectar a la alimentación de tensión
Ocupación de conducto-
res del cable de conexión
20
El ejemplo de conexión es válido para todos los controladores utili-
zables.
La lámpara de control en el VEGASWING 63 alumbra generalmente
•
rojo - con la horquilla vibratoria cubierta
•
verde - en caso de horquilla vibratoria descubierta
Observar la instrucción de servicio del controlador. En Datos técnicos
se encuentran controladores apropiados.
Cuando el VEGASWING 63 se emplea en la zona Ex o como parte
de una protección contra sobrellenado según la ley alemana sobre
el régimen de aguas (WHG), hay que prestar atención a las especifi-
caciones de orden superior de las instrucciones de seguridad y cer-
tificaciones de conformidad. Si hay que utilizar el equipo con módulo
electrónico SWE60Z EX, SWE60Z EX E1 directamente en la entrada
analógica de un PLC, entonces hay que interconectar una barrera de
separación adecuada.

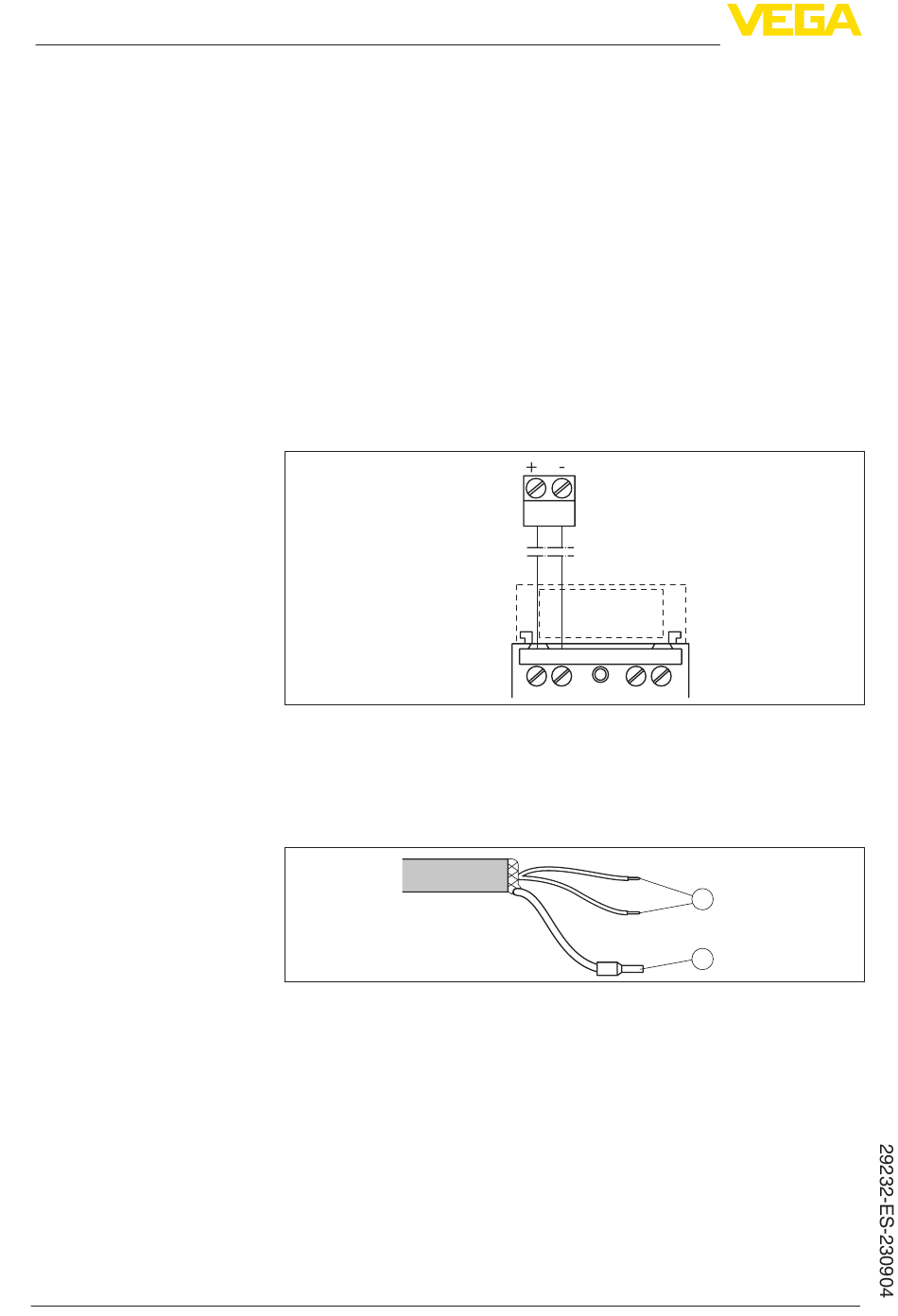

Fig. 11: Esquema de conexión para carcasa de una cámara
5.4 Esquema de conexión - versión IP66/IP68,
1 bar
Fig. 12: Ocupación de conductores del cable de conexión
1 Pardo (+) y azul (-) hacia la alimentación de tensión o hacia el sistema de
evaluación
2 Blindaje
1 2
1 2 3 4
1
2
VEGASWING 63 • Dos hilos 8/16 mA
