Proline Promass O 500 PROFINET con Ethernet-APL
Endress+Hauser
5

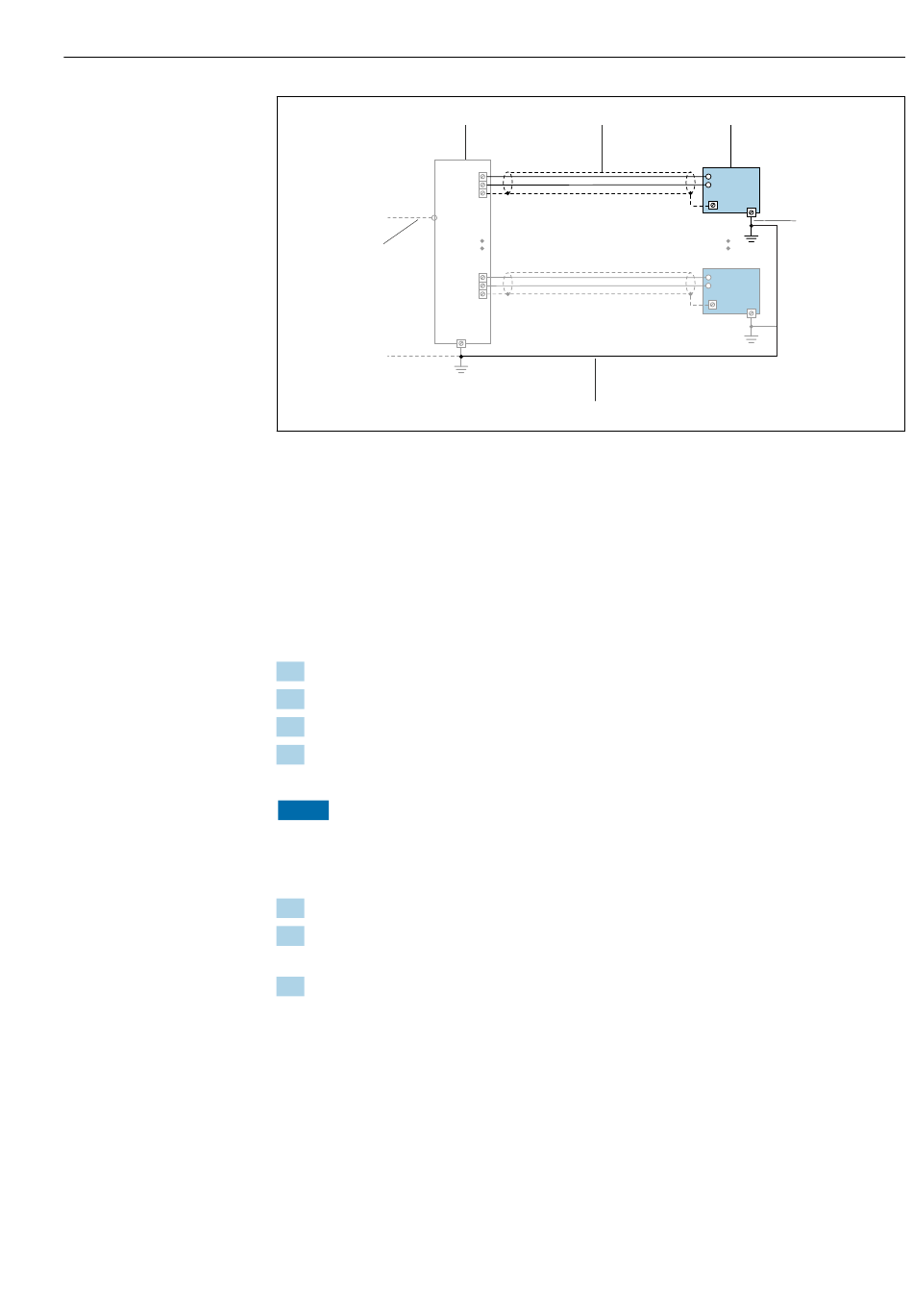

 16 Ejemplo de conexión para PROFINET con Ethernet APL
1 Blindaje del cable
2 Equipo de medición
3 Conexión local con tierra
4 Compensación de potencial
5 Enlace o TCP
6 Interruptor de campo
7.2.7 Preparación del equipo de medición
Realice los pasos en el siguiente orden:
1. Monte el sensor y el transmisor.
2. Caja de conexiones del sensor: conecte el cable de conexión.
3. Transmisor: conecte el cable de conexión.
4. Transmisor: conecte el cable de señalización y el cable para la tensión de
alimentación.
AVISO
¡Estanqueidad insuficiente del cabezal!
Se puede comprometer la seguridad en el funcionamiento del equipo de medición.
‣
Utilice prensaestopas apropiados que correspondan al grado de protección.
1. Extraiga el conector provisional, si existe.
2. Si el equipo de medición se suministra sin prensaestopas:
Provea por favor prensaestopas apropiados para los cables de conexión.
3. Si el equipo de medición se suministra con prensaestopas:
Respete las exigencias para cables de conexión →  36.
6 1
A
B
S
A
B
S
4
Conexión eléctrica
2
A
B
3
A
B
A0047536
