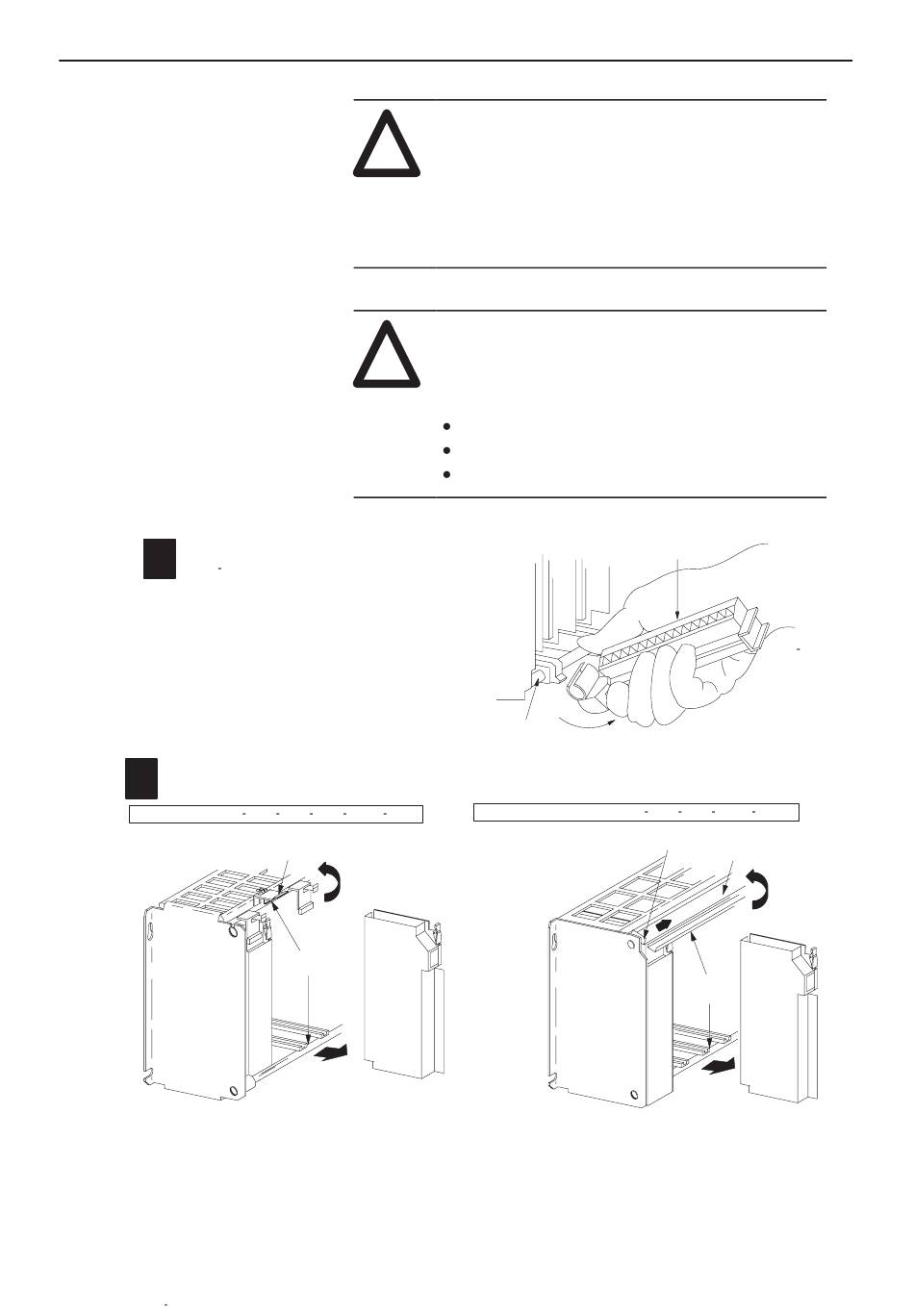

D–2 Cómo reemplazar el módulo QRD
Cómo verificar los
requisitos de alimentación
eléctrica
Cómo quitar el
módulo QRD
1 1
Desconecte y quite el brazo de cableado
(1171 WG) de la barra horizontal en la parte
inferior del chasis de E/S.
2
Quite el módulo QRD del chasis de E/S

Chasis de E/S 1771 A1B, A2B, A3B, A3B1, A4B

Publicación 1771 6.5.99ES - Diciembre de 1995
!
!

presilla de seguridad

guías de tarjeta
módulo QRD
Tire del módulo QRD para deslizarlo fuera del chasis de E/S.
ATENCION: La corriente máxima utilizada por
el módulo CFM (QRD) es 1.0 A. Esta corriente
(1.0 A) es 0.5 A mayor que la corriente máxima
utilizada por el módulo QRD (0.5 A).
Considere el uso eléctrico de todos los módulos en
el chasis de E/S para evitar la sobrecarga del
backplane del chasis o de la fuente de alimentación
eléctrica.
ATENCION: Corte la alimentación eléctrica del
backplane del chasis de E/S 1771 y del brazo de
cableado antes de quitar el módulo QRD. El no
cortar la alimentación eléctrica del backplane
podría causar:
lesiones
daños al equipo debido a operación inesperada
rendimiento disminuido
brazo de cableado
quitar
barra horizontal

Chasis de E/S de serie B 1771 A1B, A2B, A3B1, A4B

pin de la barra de seguridad
1771 WG

barra de seguridad

guías de
tarjeta
módulo QRD
