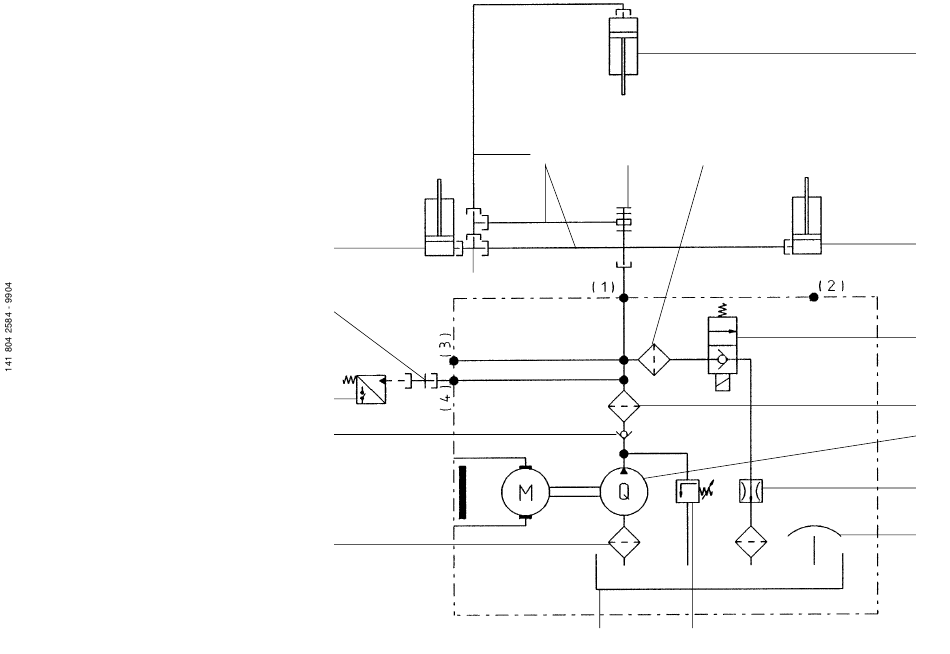

ESQUEMA HIDRAULICO
1. Amortiguador hidráulico
2. Cilindros de elevación
3. Electroválvula de descenso
4. Filtro de presión
5. Bomba
6. Regulador de caudal
7. Tapón con toma de atmósfera
8. Limitador de presión ajustable
9. Réservoir
10. Tamiz de aspiración
11. Válvula anti-retorno
12. Captador de presión
13. Rácor
14. Filtro
15. Tuberías
2
13
13
12
11
10
15 13 14
9 8
1
2
3
4
5
6
7
43
