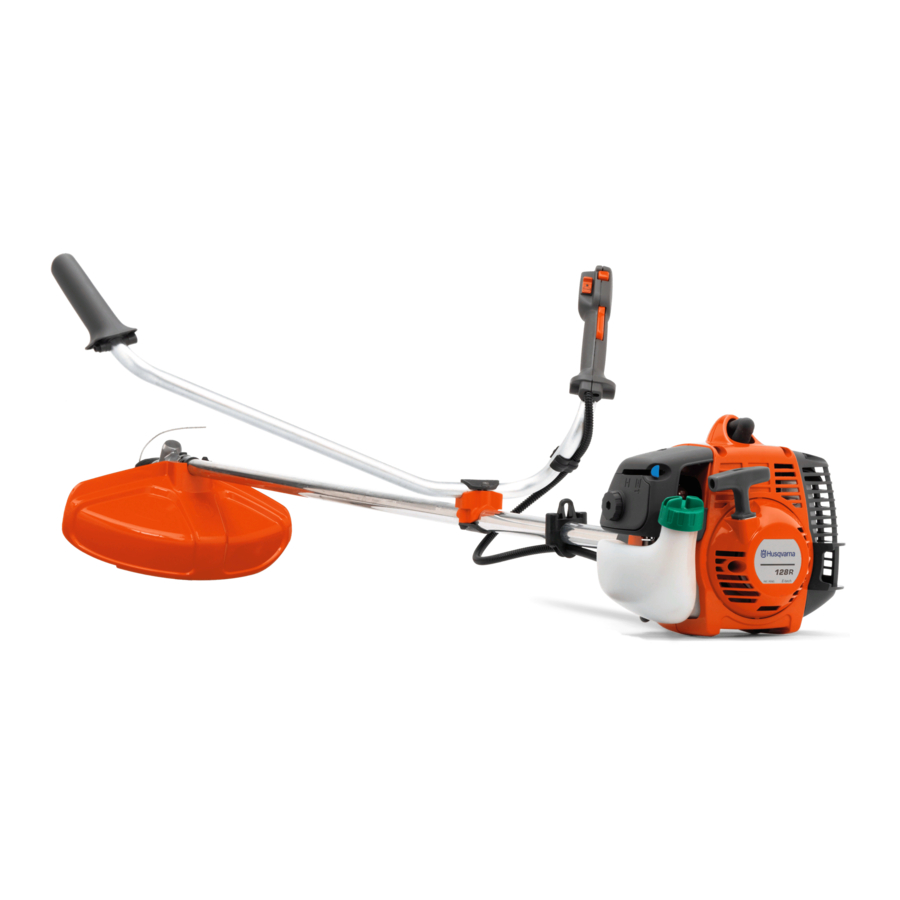

Resumen de contenidos para Husqvarna 128R
- Página 1 EN (2-27) FR (28-53) ES (54-79)
-
Página 2: Aclaración De Los Símbolos Símbolos
ACLARACIÓN DE LOS SIMBOLOS Símbolos Este producto cumple con la directiva CE vigente. ADVERTENCIA: Las desbrozado- ras, quita arbustos y recortadoras Las emisiones sonoras en pueden ser peligrosas! Su uso el entorno según la directiva descuidado o erróneo puede de la Comunidad Europea. provocar heridas graves o Las emisiones de la máquina mortales al usuario o terceros. -
Página 3: Tabla De Contenido
Bujía ......Husqvarna AB trabaja constantemente para Filtro de aire ..... -
Página 4: Qué Es Qué
¿QUÉ ES QUÉ? ¿Qué es qué? 1. Cuchilla 16. Cubierta del filtro de aire 2. Recarga de lubricante, 17. Regulación de manillar engranaje angulado 3. Engranaje angulado 18. Contratuerca 4. Protector 19. Brida de apoyo 5. Eje 20. Cazoleta de apoyo 6. -
Página 5: Instrucciones Generales De Seguridad
INSTRUCCIONES GENERALES DE SEGURIDAD Equipo de protección personal Importante ¡IMPORTANTE! ¡IMPORTANTE! Una desbrozadora, quita La máquina está destinada exclusivamente a arbustos o recortadora puede ser una her- recortar la hierba. ramienta peligrosa si se utiliza de manera Los únicos accesorios que Ud. puede aco- errónea o descuidada, y provocar heridas plar al motor como fuente propulsora son los graves o mortales al usuario o terceros. -
Página 6: Equipo De Seguridad De La Máquina
INSTRUCCIONES GENERALES DE SEGURIDAD Fiador del acelerador BOTAS El fiador del acelerador está diseñado para Utilice botas antideslizantes y seguras. impedir la activación involuntaria del acel- erador. Cuando se oprime el fiador (A) en el mango (= cuando se agarra el mango), se desacopla el acelerador (B). -
Página 7: Protector Del Equipo De Corte
INSTRUCCIONES GENERALES DE SEGURIDAD ADVERTENCIA: La sobre ex- posición a las vibraciones puede producir lesiones vasculares o ner- viosas en personas que padecen de trastornos circulatorios. Si ad- vierte síntomas que puedan rela- cionarse con la sobreexposición a las vibraciones, consulte a un mé- dico. -
Página 8: Equipo De Corte
INSTRUCCIONES GENERALES DE SEGURIDAD Contratuerca Tornillos del Para fijar determinados equipos de corte silenciador se utiliza una contratuerca. Rejilla apagachispas Para el silenciador, es sumamente impor- tante seguir las instrucciones de control, mantenimiento y servicio. Nunca utilice Para el montaje, apriete la tuerca girándola una máquina que tenga un silenciador en sentido contrario al sentido de rotación defectuoso. -
Página 9: Reglas Básicas
INSTRUCCIONES GENERALES DE SEGURIDAD Afilado de la cuchilla y la hoja para ADVERTENCIA: Un equipo de hierba corte defectuoso puede aumentar el riesgo de accidentes. Equipo de corte La hoja y la cuchilla para hierba están des- S Para afilar correctamente el equipo de corte, tinadas a desbrozar hierba más gruesa. -
Página 10: Montaje Del Manillar
MONTAJE NOTA: Montaje de la abrazadera del arnés Asegúrese de que el aparato esté montada correctamente según lo demos- S Coloque la abrazadera superior del arnés trado en este manual. sobre el eje y coloque la abrazadera infe- Montaje del manillar rior del arnés debajo del eje. -
Página 11: Montaje De La Hoja Y Del Cabezal De Corte
MONTAJE Altura correcta Montaje de la protección de Ajuste la correa de los hombros de manera hoja, hoja de hierba y cuchilla que el equipo de corte quede paralelo al de hierba suelo. Equilibrio correcto Deje que el equipo de corte descanse lig- eramente en el suelo. -
Página 12: Montaje De La Protector Y La Cabezal De Corte
MONTAJE Montaje de la protector y la cabezal de corte S Montar la protector de la recortadora (A) para trabajar con el cabezal de corte. La protección de la recortadora/protector combinada se engancha en la sujeción del eje y se fija con un tornillo (D). S Coloque la pieza de arrastre (B) en el eje de salida. -
Página 13: Manipulacion Del Combustible
S Antes del almacenaje prolongado, limpie S Para obtener el mejor resultado y funcio- bien la máquina y haga el servicio com- namiento, use el aceite HUSQVARNA pleto. para motores de dos tiempos, que ha S La protección para transportes del equi-... -
Página 14: Repostaje
MANIPULACION DEL COMBUSTIBLE Mezcla Repostaje S Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologa- do para gasolina. S Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo ADVERTENCIA: Las siguientes el aceite y agite la mezcla. -
Página 15: Arranque Y Parada
ARRANQUE Y PARADA Control antes de arrancar Arranque y parada S Controle que la hoja no tenga grietas en la base de los dientes ni en el orificio ADVERTENCIA: Antes de ar- central. El motivo más común de la rancar la máquina debe montarse aparición de grietas es que durante el la cubierta del embrague completa limado se han formado esquinas agudas... -
Página 16: Acelerador Con Fiador De Aceleración De Arranque
ARRANQUE Y PARADA Repita tirar de la cuerda hasta que el mo- tor suene como si esté intentando arran- car. Coloque la palanca azul del estrangu- lador de la motor a la posición ½. Tire del cuerda hasta que el motor arranca. Colo- que la palanca azul del estrangulador de la motor a la posición abierta. -
Página 17: Técnica De Trabajo
TÉCNICA DE TRABAJO Instrucciones generales de Principios básicos del desbroce trabajo S Utilice siempre el equipo correcto. S Utilice siempre un equipo bien adaptado. S Siga las instrucciones de seguridad. ¡IMPORTANTE! S Organice bien el trabajo. Esta sección trata reglas de seguridad S Siempre haga girar la hoja a máxima ve- fundamentales para el trabajo con la locidad al iniciar el corte. - Página 18 TÉCNICA DE TRABAJO Desbroce de hierba con hoja para Recorte de hierba con el cabezal de hierba corte Recorte S Las hojas y cuchillas para hierba no deben utilizarse para tallos leñosos. S Mantenga el cabezal de corte justo por enci- S Para todo tipo de hierba alta o gruesa se ma del suelo, en posición inclinada.
- Página 19 TÉCNICA DE TRABAJO Corte ADVERTENCIA: Ni el usuario de la máquina ni ninguna otra persona debe intentar quitar la vegetación cortada cuando el motor o la hoja aún están girando porque esto puede provocar daños graves. Pare S La recortadora es ideal para cortar en lu- el motor y la hoja antes de quitar la gares que son difícilmente accesibles para vegetación que se ha enroscado en...
-
Página 20: Carburador
Carburador Regule el régimen de ralentí con el tornillo T, si es necesario un reajuste. Gire primero el Su producto Husqvarna ha sido construido tornillo de ralentí T en el sentido de las agu- y fabricado conforme a especificaciones jas del reloj, hasta que comience a girar el que reducen los gases de escape tóxicos. -
Página 21: Seguridad Del Aparato Y Su Mantenimiento
MANTENIMIENTO 4. Si el régimen de aceleración de arranque ADVERTENCIA: El silenciador es muy alto, gire el tornillo de ajuste A en con catalizador se calienta mucho el sentido contrario a las agujas del reloj durante el uso y permanece caliente hasta que el equipo de corte deje de aún luego de apagado el motor. -
Página 22: Filtro De Aire
3/4 partes. Use grasa especial de HUSQVARNA. Generalmente, el lubricante en el cuerpo del engranaje no requiere cambiarse ex- cepto cuando se realizan reparaciones. -
Página 23: Programo De Mantenimiento
MANTENIMIENTO Programo de mantenimiento A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máqui- na. La mayoría de los puntos se describen en el capítulo “Mantenimiento”. El usuario sólo puede efectuar los trabajos de mantenimiento y servicio descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oficial. -
Página 24: Datos Tecnicos
En la tabla se indican los valores mínimo y máximo. Modelo 128R (Rosca para eje de hoja M10 L) - - Orificio central en hojas/cuchillas ∅ 25,4 mm Protector para el equipo de corte, Accessorios homologados Tipo número de pieza... -
Página 25: Declaración Ce De Conformidad
Comunidad, declara que la cortadora de malezas modelo Husqvarna 128R u a partir de los números de serie 2009- -031N00001 en adelante (el año se indica claramente en la placa de identificación, seguido del número... -
Página 26: Reemplazo De La Línea En El Cabezal De Corte
Reemplazo de la línea en el cabezal de corte 545196768 Rev. 3 5/15/09 Spanish--- 78... - Página 27 Cuchillas de plástico (Tri Cut) 545196768 Rev. 3 5/15/09 Spanish--- 79...
