Disparo y decodificación serial UART/RS232
• El texto decodificado se interrumpe al final de la trama asociada cuando no hay
• Las barras verticales rosas le indican que debe ampliar la escala horizontal (y
• Cuando la configuración de escala horizontal no permite ver todos los datos
• Si un bus es desconocido (indefinido), aparece en rojo.
• Un error de paridad hace que la palabra de datos asociada aparezca en rojo, lo

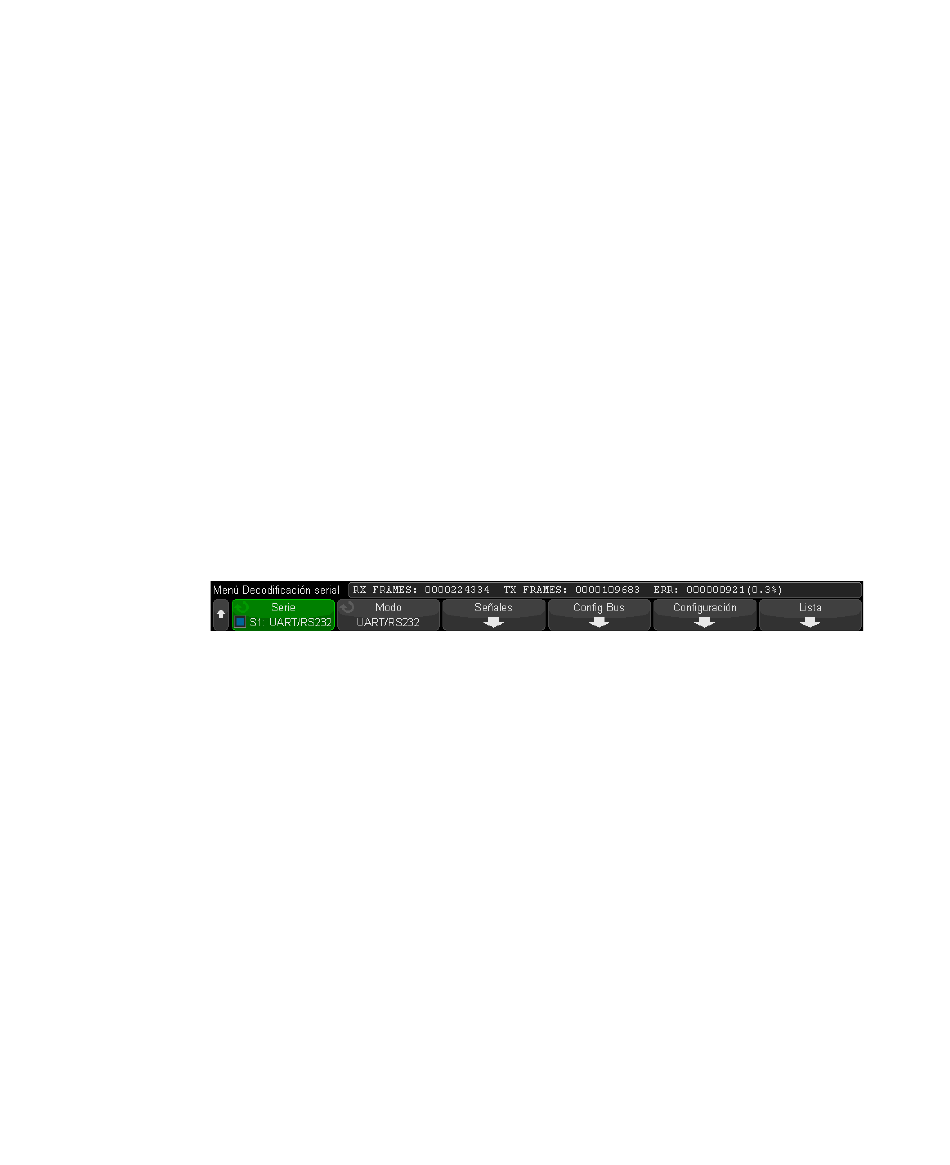

Totalizador UART/RS232
El totalizador UART/RS232 consta de contadores que brindan una medición
directa de la eficiencia y calidad de bus. El totalizador aparece en pantalla siempre
que se activa la decodificación UART/RS232 en el menú Decodificación serial.
El totalizador funciona, contando tramas y calculando el porcentaje de tramas con
error, aunque el osciloscopio esté detenido (sin adquirir datos).
El contador ERR (error) es un conteo de tramas Rx y Tx con errores de paridad. Los
conteos TX FRAMES y RX FRAMES incluyen tramas normales y tramas con errores
de paridad. Cuando se da una condición de flujo excesivo, el contador indica
DESBORDAMIENTO.
Los contadores se pueden regresar a cero presionando la tecla programable
Reiniciar contadores UART en el menú Configuración de UART/RS232.
566
suficiente espacio dentro de los límites de la trama.
ejecutar de nuevo) para ver la decodificación.
decodificados disponibles, aparecen puntos rojos en el bus decodificado para
marcar la ubicación de los datos ocultos. Expanda la escala horizontal para que
se vean los datos.
que incluye los 5-8 bits de datos y el 9° bit opcional.
