10.9.
Conexión del accionamiento de bloqueo
10.9.1. Accionamiento de bloqueo para variantes con conexión IMM
Tensión de servicio del solenoide 24 V CC
Tensión de servicio del solenoide 0 V CC

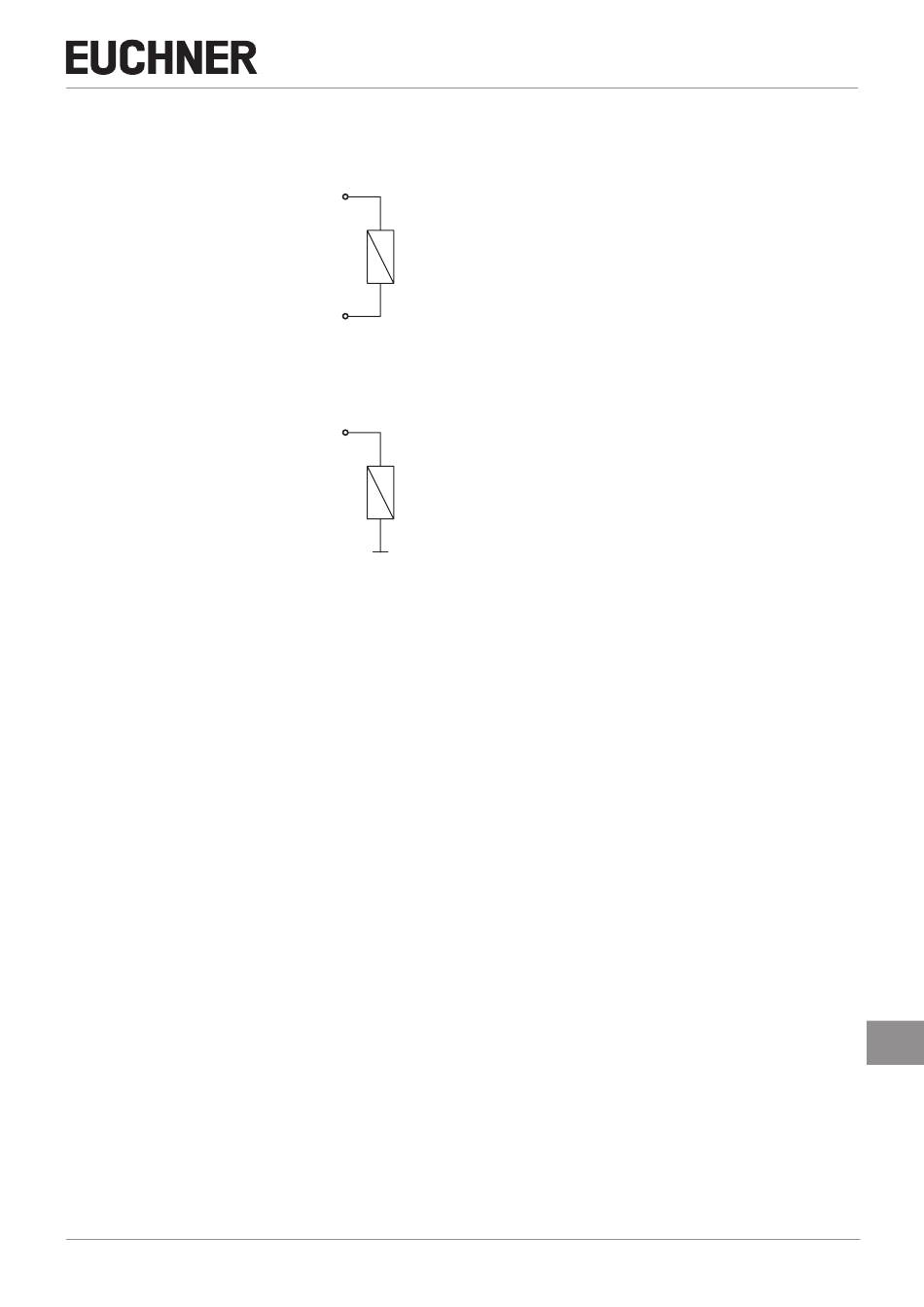

Fig. 4:
Ejemplo de conexión con conexión IMM
10.9.2. Accionamiento de bloqueo para variantes sin conexión IMM
Tensión de servicio del solenoide 24 V CC
Fig. 5:
Ejemplo de conexión sin conexión IMM
10.10. Indicaciones acerca del funcionamiento en sistemas de control seguros
Para la conexión a sistemas de control seguros, tenga en cuenta estas indicaciones:
Utilice una alimentación de tensión común para el sistema de control y los interruptores de seguridad conectados.
Ì
Para UB no debe utilizarse alimentación de tensión sincronizada. Acceda al suministro eléctrico directamente desde la
Ì
fuente de alimentación. Al conectar el suministro eléctrico a un borne de un sistema de control seguro, esta salida debe
contar con corriente suficiente.
Las salidas de seguridad FO1A y FO1B pueden conectarse a las entradas seguras de un sistema de control. Requisito:
Ì
la entrada debe ser adecuada para señales de seguridad sincronizadas (señales OSSD, por ejemplo, las de barreras
fotoeléctricas). El sistema de control debe tolerar pulsos de prueba en las señales de entrada. Esto normalmente se
parametriza en el sistema de control. Tenga también en cuenta, en su caso, las indicaciones del fabricante del sistema de
control. La duración del pulso de prueba del interruptor de seguridad puede consultarse en el capítulo 14. Datos técnicos
en la página 28.
En www.euchner.com, en Asistencia/Descargas/Aplicaciones/CTP... o CTA..., puede consultar un ejemplo detallado de la
conexión y la parametrización del sistema de control de distintos dispositivos. En caso necesario, también se explican las
particularidades de cada dispositivo.
MAN20001653-02-01/24 (Traducción del manual de instrucciones original)
Interruptor de seguridad codificado por transponder CTP/CTA-L1/2-BP
IMP
IMM
IMP
Tensión de servicio del sistema electrónico y el
0V
solenoide 0 V CC
Manual de instrucciones
ES
21
