Placa controladora del teclado

Extracción de la placa controladora del teclado
Requisitos previos
1. Siga los procedimientos que se describen en
2. Extraiga la cubierta de la
3. Extraiga la batería.
Sobre esta tarea

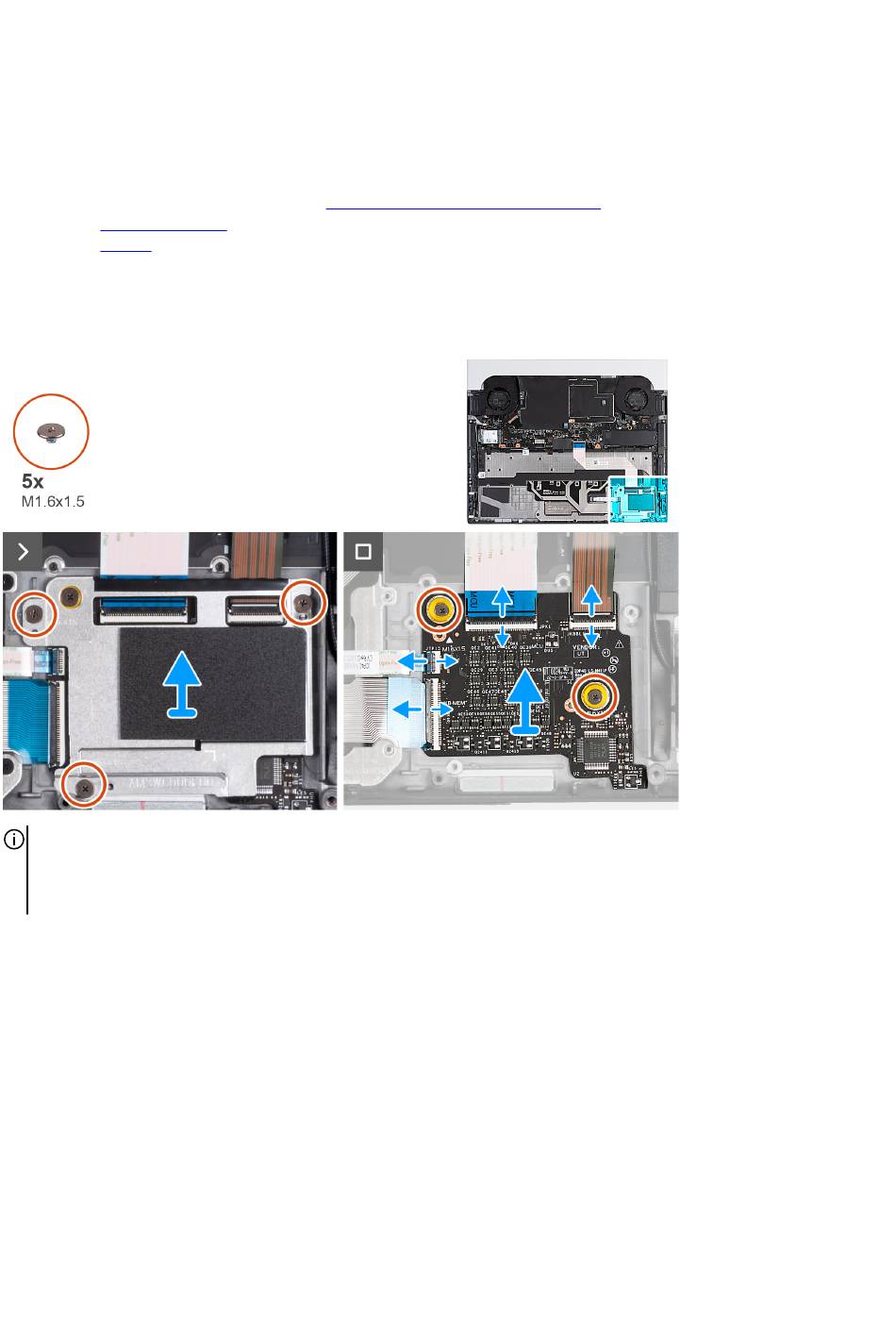

En las imágenes a continuación, se indica la ubicación de la placa controladora del teclado y se proporciona una representación visual
del procedimiento de extracción.
NOTA: Para los modelos enviados con un teclado por tecla o mecánico, la computadora requiere una configuración de idioma y
color del teclado después de reemplazar la placa controladora del teclado. Cuando la computadora se reensambla y enciende, se
muestra un mensaje de error. Presione F2 para ir a la sección Teclado de la utilidad de configuración del BIOS a fin de establecer
el idioma y el color del teclado.
Pasos
1. Quite los tres tornillos (M1.6x1.5) que aseguran el soporte de la placa controladora del teclado al ensamblaje del teclado y el
reposamanos.
2. Levante el soporte de la placa controladora del teclado para extraerlo de la placa controladora del teclado.
3. Abra el pestillo y desconecte el cable de retroiluminación del teclado de la placa controladora del teclado.
4. Abra el pestillo y desconecte el cable de la placa controladora del teclado de la placa controladora del teclado.
5. Abra el pestillo y desconecte el cable del panel táctil de la placa controladora del teclado.
6. Abra el pestillo y desconecte el cable del teclado de la placa controladora del teclado.
7. Quite los dos tornillos (M1.6x1.5) que aseguran la placa controladora del teclado al ensamblaje del teclado y el reposamanos.
8. Levante la placa controladora del teclado para quitarla del ensamblaje del teclado y del reposamanos.
