Resumen de contenidos para CORBERO CTM500FL

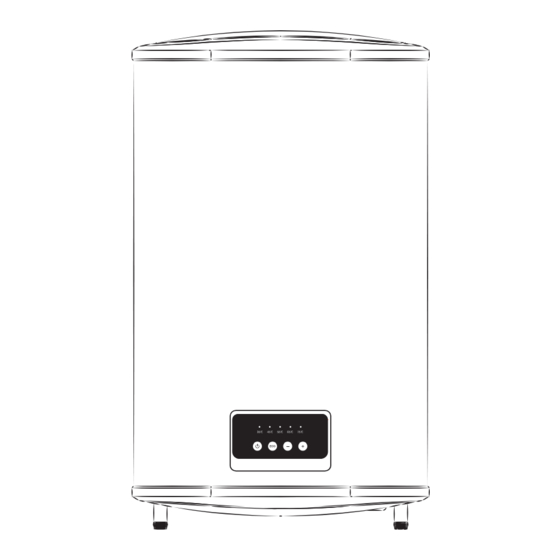

- Página 1 MANUAL DE INSTRUCCIONES Termo Eléctrico Extraplano CTM500FL CTM750FL CTM1000FL...
- Página 2 Kurbin Lane, S.L.
- Página 4 2.1 Parámetros técnicos de rendimiento. Máximo Potencia Voltaje Presión Volumen Clase de Impermeabilidad temperatura Modelo (ACV) (MPa) protección del agua 220-240 CTM500FL 2000 0.75 IPX4 220-240 CTM750FL 2000 0.75 IPX4 220-240 CTM1000FL 2000 0.75 IPX4...
-
Página 5: Estructura Del Producto
Estructura del producto CTM500FL CTM750FL CTM1000FL 1090 (Nota: Todas las dimensiones son en mm） 2.3 Diagrama de cables internos Encendido Termostato Marrón Termostato Azul Amarillo/Verde DIAGRAMA DE CABLES... - Página 9 (Fig.7) Botón On/OFF (Encendido / Apagado): Este botón es para encendido / apagado. Si el ① sistema está en el modo apagado, presione el botón “on/off” (encendido / apagado) para activar el sistema. La luz LED mostrará el valor del último ajuste y se apagará después de 2 segundos de parpadeo.
- Página 10 (CTM500FL / CTM750FL)
-
Página 12: Información De Product Conforme La Regulación Ue
Información de product conforme la regulación UE El calentador de agua de almacenamiento eléctrico CTM500FL de la empresa Kurbin Lane, S.L. Fue testado con un perfil de carga declarada del tamaño "M" El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua de almacenamiento eléctrico y logró... - Página 13 El calentador de agua de almacenamiento eléctrico CTM750FL de la empresa Kurbin Lane, S.L. Fue testado con un perfil de carga declarada del tamaño "M" El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua de almacenamiento eléctrico y logró una eficiencia energética del calentamiento de agua η...
- Página 14 El calentador de agua de almacenamiento eléctrico CTM1000FL de la empresa Kurbin Lane, S.L. Fue testado con un perfil de carga declarada del tamaño "M" El producto cumple y se corresponde con los requisitos de las normas del Reglamento (No 814/2013) para el calentador de agua de almacenamiento eléctrico y logró una eficiencia energética del calentamiento de agua η...
- Página 16 Kurbin Lane S.L. Paseo del Ferrocarril 335 08860 Castelldefels BARCELONA (ESPAÑA) Corbero es una marca registrada bajo licencia de Electrolux España S.A.
- Página 17 INSTRUCTION MANUAL Storage Electric Water Heater CTM500FL CTM750FL CTM1000FL...
-
Página 18: Tabla De Contenido
General Remark ● The installation and maintenance has to be carried out by qualified professionals or authorized technicians. ● The manufacturer shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet. ●... -
Página 19: Cautions
1. CAUTIONS Before installing this water heater,check and confirm that the earthing on the supply socket is reliably grounded. Otherwise, the electrical water heater can not be installed and used. Do not use extension boards. Incorrect installation and use of this electrical water heater may result in serious injuries and loss of property. -
Página 20: Product Introduction
Protection Waterproof Model Power Voltage Pressure Temperature Class Grade (ACV) (MPa) (°C) 220-240 2000 0.75 IPX4 CTM500FL 220-240 2000 0.75 IPX4 CTM750FL 220-240 2000 0.75 IPX4 CTM1000FL 2.2 Brief introduction of product structure CTM500FL CTM750FL CTM1000FL 1090 (Note:All dimensions are in mm) -
Página 21: Wiring Diagram
2.3 Internal Wire Diagram Thermal Thermal Power Cut Out Cut Out Thermostat Brown Thermostat Blue Power Indicator Yellow/Green WIRING DIAGRAM... -
Página 22: Unit Installation
3. UNIT INSTALLATION 3.1 Installation Instruction ① This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support. - Página 23 3.2 Pipelines Connection ① The dimension of each pipe part is G1/2” ; The massive pressure of inlet should use Pa as the unit; The minimum pressure of inlet should use Pa as the unit. ② Connection of pressure relief valve with the heater on the inlet of the water heater. ③...
-
Página 24: Methods Of Using
Cold Power cord water Pressure relief valve inlet Water inlet valve water Triple joint Shower nozzle outlet Water inlet valve Water pool Mixing valve Running water pipe HORIZONTAL INSTALLATION (Fig.6) NOTE Please be sure to use the accessories provided by our company to install this electric water heater. - Página 25 4.1 Operating Of The Unit (Fig.7) ① On/Off Button: This button is for on/off. If the system is in turn off mode, press the button “on/off” to start the system. The LED light will display the value of last setting, and will be out after 2seconds flashing.
-
Página 26: Maintenance
5. MAINTENANCE ● Temperature limiter cut off electricty if water heater is overheated or thermostat damages.Manual resetting is needed. Ressetting knob is as follows (see Fig.9). Manual reset button (Fig.9) WARNING Non-professionals are not allowed to disassemble temperature limiter to reset . Please contact prefessionals to maintain. -
Página 27: Troubleshooting
6. TROUBLESHOOTING NOTE This products are not equipped with plug. Please contact prefessionals to purchase and install plug. Parts illustrated in this use and care manual are indicative only, parts provided with the product may differ with illustrations.This product is intended for household use only. Specifications are subject to change without notice. -
Página 28: Produce Information With Eu Regulation
7. Produce information with EU regulation The electrical storage water heater CTM500FL of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No ηwh=39.2%... - Página 29 The electrical storage water heater CTM750FL of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No ηwh=39% 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of that correspond to the water heating efficiency class “B”...
- Página 30 The electrical storage water heater CTM1000FL of the company MIDEA Ltd. was tested with a declared load profile of the size “M” The product fulfills and corresponds to the requirements of the commission regulation standards (No ηwh=40.8% 814/2013) for electrical storage water heater and achieved a water heating energy efficiency of that correspond to the water heating efficiency class “B”...
- Página 32 Kurbin Lane S.L. Paseo del Ferrocarril 335 08860 Castelldefels BARCELONA (ESPAÑA) Corbero es una marca registrada bajo licencia de Electrolux España S.A.
-
Página 33: Condiciones De La Garantía
Servicio Técnico Oficial: Horario de atención Lunes a Viernes de 8 h a 20 h y Sábado de 9 h a 13 h. Teléfono de contacto 94 612 28 84. Mail de contacto: info@corbero.es / atencionalcliente@sareteknika.es Dirección de Servicio Técnico Oficial: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa... - Página 34 Servicio Técnico Oficial: Horario de atención Lunes a Viernes de 8 h a 20 h y Sábado de 9 h a 13 h. Teléfono de contacto 94 612 28 84. Mail de contacto: info@corbero.es / atencionalcliente@sareteknika.es Dirección de Servicio Técnico Oficial: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa...
-
Página 35: Warranty Conditions
Official technical service: Opening hours Monday to Friday from 8 a.m. to 8 p.m. and Saturday from 9 a.m. to 1 p.m. Contact telephone number 94 612 28 84. Contact email: info@corbero.es / atencionalcliente@sareteknika.es Official Technical Service Directorate: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa... - Página 36 Official technical service: Opening hours Monday to Friday from 8 a.m. to 8 p.m. and Saturday from 9 a.m. to 1 p.m. Contact telephone number 94 612 28 84. Contact email: info@corbero.es / atencionalcliente@sareteknika.es Official Technical Service Directorate: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa...
-
Página 37: Condições De Garantia
Serviço técnico oficial: Horário de funcionamento de segunda a sexta das 9h às 16h. Telefone de contato (00 351) 707 01 01 42. Email de contato: info@corbero.es / atencionalcliente@sareteknika.es Diretoria Oficial de Serviço Técnico: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa... - Página 38 Serviço técnico oficial: Horário de funcionamento de segunda a sexta das 9h às 16h. Telefone de contato (00 351) 707 01 01 42. Email de contato: info@corbero.es / atencionalcliente@sareteknika.es Diretoria Oficial de Serviço Técnico: SARETEKNIKA - Polo de Innovación Garaia, Edificio B - 20500 Arrasate - Guipuzkoa...
